11.3 Maße Hinweise

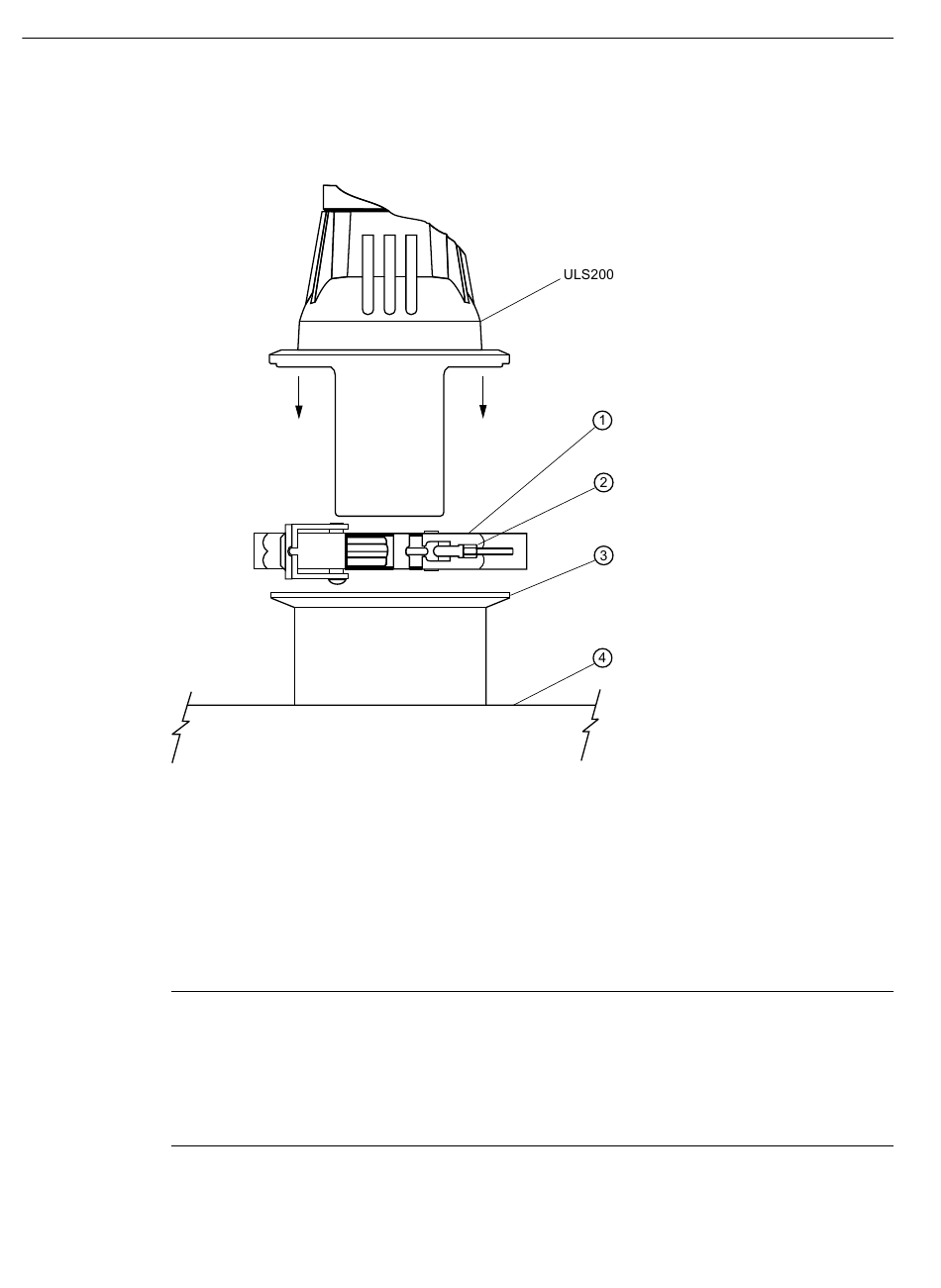

Montieren Sie das Gerät auf die Hygieneverbindung des Tanks. Für einen festen Sitz ist die
Dichtung mit der optionalen Klemmschelle einzufassen. Ziehen Sie die Einstellmutter von Hand
an. Verwenden Sie keinen Schlüssel.
①
②
③
④
11.3
Maße Hinweise
Hinweis
• Die Maßangaben sind nominal und können je nach Materialtyp schwanken.
• Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung zur Klemmleiste.
• Verwenden Sie geeignete Durchführungen und Steckbrücken.
• Angaben zu Ausführungen für Ex-Bereiche mit CSA-/FM-Zulassungen finden Sie in der
Siemens-Zeichnung Nr. 0-9440026Z-DI-A.
52
Klemme (optional)
Einstellmutter
Gegenflansch
Tank
Betriebsanleitung, 10/2021, A5E48697962-AC
Pointek ULS200
