INSTALAREA ÎN CABINA DE DUª:
- pentru confortul dumneavoastrã ºi o baie de calitate recomandãm montarea panoului în cabina de duº cu dimensiuni
minime de 90x90 cm ºi mai mare, sau în cabine dreptunghiulare de dimensiuni mai mari.
- amplasarea în înãlþime a panoului o recomadãm în aºa fel, încât duºul de cap sã fie la cel puþin 195 cm de fundul cãdiþei
(sau de la podea, dependent de dotarea cabinei de duº cu cãdiþã sau nu).
- înãlþimea minimã a încãperii este 220 cm.
- panoul poate fi montat transversal în colþul cabinei de duº, sau pe unul dintre pereþii laterali.

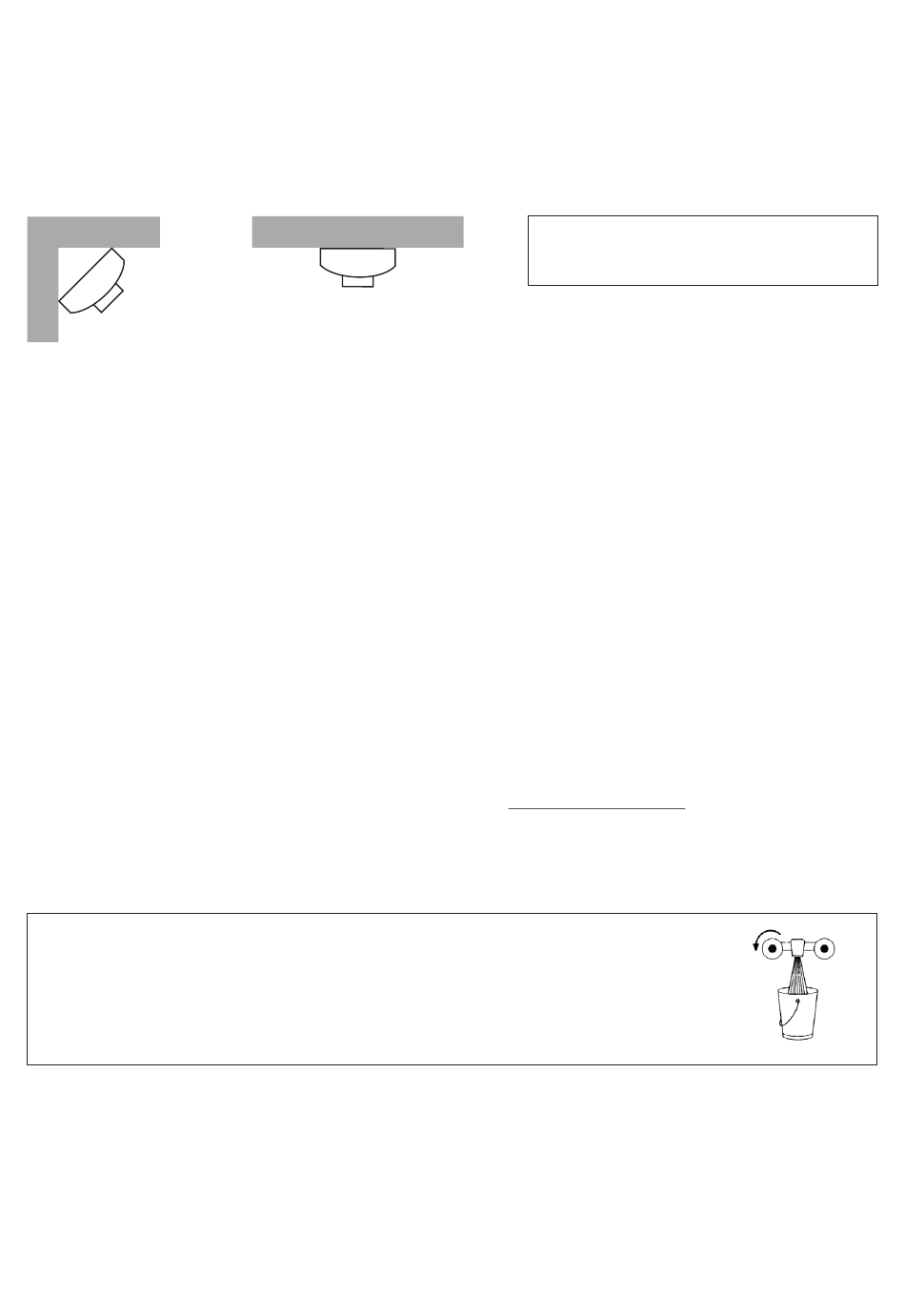

Amplasarea panoului
ÎN COLÞ
Pentru panoul montat pe peretele lateral conductele de aducþie a apei ar trebui sã fie la cel puþin 25 cm de colþ, la 8 cm
reciproc, la înãlþime de 85 cm de fundul cãdiþei (de la podea).
Dacã alegeþi amplasarea în colþ, pereþii trebuie sã formeze unghi de 90°. În acest caz racordurile vor fi cât mai aproape de
colþ pentru a fi mascate sub panou. Este propice ca unul sã sã fie în dreapta, iar celãlalt în stânga la cca 4 cm de colþ,
înãlþime diferind cca 5 cm din cauza montãrii. Racordul optim este fitin (colþar) cu filet exterior G 1/2" (fig. 1, 2).
Aducþia de apã
Temperatura solicitatã a apei
Temperatura minimã a apei calde la aducþie:
Presiunea solicitatã a apei
presiune maximã la funcþionare:
presiune minimã la funcþionare:
presiune recomandatã la funcþionare
Panoul este potrivit pentru toate sursele obiºnuite de apã caldã cu excepþia unor încãlzitoare instantanee. Presiunea
optimã a apei calde ºi reci în timpul funcþionãrii este de 3 bari. La presiunea sub 2 bari nu recomandãm instalarea
panoului.
Dacã presiunea este mai mare de 5 bari, trebuie redusã cu ajutorului
Presiunea la aducþia de apã rece ºi caldã ar trebui sã fie echilibratã, diferenþa nu ar trebui sã depãºeascã 1 bar. La aducþia
de apã rece ºi caldã ar trebui sã fie instalate robinete de închidere, site ºi valve de întoarcere.
Pentru funcþionarea corectã a panoului cantitatea de apã necesarã în sistem este de cca 20 litri pe minut la presiunea de
3 bari.
Mãsurarea informativã a capacitãþii bateriei dumneavoastrã
A - îndepãrtaþi perlatorul de la scurgãtorul bateriei (poate deforma rezultatul mãsurãrii)
B - deschideþi complet aducþia de apã caldã. În timp de 30 secunde ar trebui sã obþineþi 10 l.
C - aceeaºi mãsurare o efectuaþi cu apa caldã. Ambele rezultate ar trebui sã aibã aproximativ
aceeaºi valoare.
Amplasarea panoului
FRONTAL
50°C
5 bari
2 bari
3 bari
- 39 -
Fiecare produs este dotat cu componente
(elemente de fixare) pentru AMBELE TIPURI
de amplasare
reductorului de presiune!
