Installation in einer Duschecke

- Für Ihre Behaglichkeit und ein hochwertiges Bad empfehlen wir, die Säule in eine Duschecke mit den Mindestmaßen
90x90 cm und größer oder in rechteckige Ecken mit größeren Maßen zu montieren.
- Die Höhenaufhängung der Säule wird so empfohlen, dass sich die Kopfdusche mindestens 195 cm über dem
Wannenboden (oder über dem Fußboden in Abhängigkeit von der Ausstattung der Duschecke mit einer Wanne oder
ohne) befindet.
- Mindesthöhe des Raums 220 cm.
- Die Säule kann schräg in die Ecke der Duschecke oder an die eine oder die andere Seitenwand montiert werden.

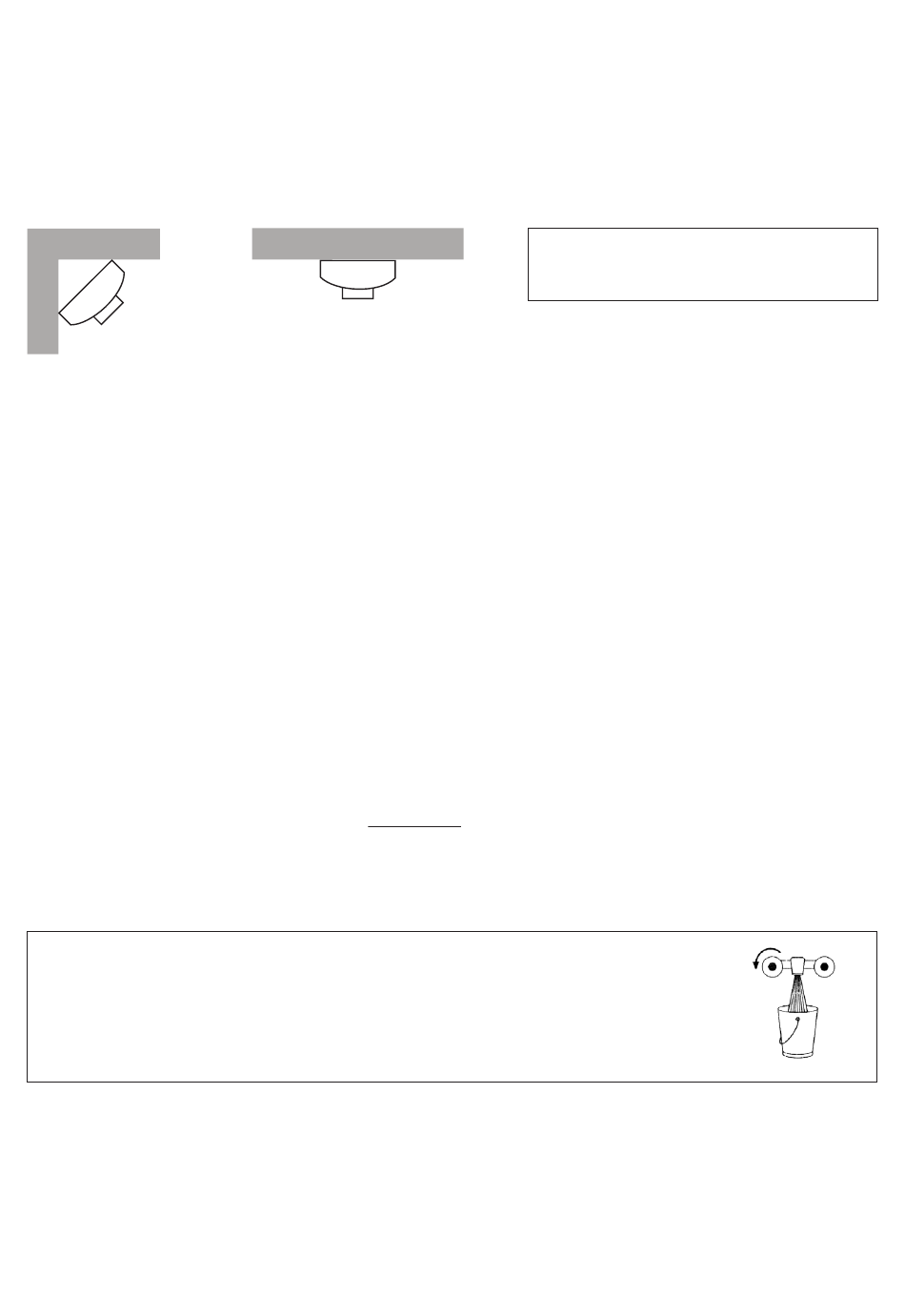

Anbringung der Säule
ÜBER ECK
Für eine an der Seitenwand montierte Säule sollten die Wasserzufuhrrohre mindestens 25 cm von der Ecke, 8 cm
voneinander und in einer Höhe 85 cm vom Wannenboden (vom Fußboden) entfernt sein.
Wenn Sie eine Anbringung in der Ecke wählen, müssen die Wände einen Winkel von 90° einschließen. Die Anschlüsse
werden in diesem Fall so nahe wie möglich an der Ecke sein, so dass sie durch die Säule verdeckt werden. Es ist günstig,
eine rechts, die zweite links ca. 4 cm von der Ecke entfernt in unterschiedlicher Höhe von ca. 5 cm aufgrund der Montage
auszuführen. Der optimale Abschluss der Anschlüsse ist mit einem Knierohr mit einem Außengewinde G1/2``
Wasserzufuhr
Verlangte Wassertemperatur
Mindesttemperatur des Heißwassers an der Zufuhr:
Verlangter Wasserdruck
Maximaler Betriebsdruck:
Minimaler Betriebsdruck:
Empfohlener Betriebsdruck
Die Säule eignet sich für alle üblichen Heißwasserquellen mit Ausnahme von Durchlauferhitzern. Der optimale
Betriebsdruck des Warm- wie des Kaltwassers ist 3 bar. Bei einem Druck von unter 2 bar empfehlen wir, die Säule nicht zu
installieren.
Ist der Druck höher als 5 bar, ist er mit Hilfe eines
Der Druck in der Warm- wie der Kaltwasserzufuhr sollte ausgeglichen sein, die Differenz darf 1 bar nicht überschreiten.
An der Warm- wie der Kaltwasserzufuhr sollten Absperrhähne, Siebe und Rückschlagventile installiert werden.
Für die richtige Funktion der Säule ist die erforderliche Menge des zuzuführenden Wassers im System ca. 20 Liter pro
Minute bei einem Druck von 3 bar.

Informative Messung der Leistung Ihrer Batterie

A - den Perlator aus dem Ausfluss der Batterie entfernen (kann das Messergebnis verzerren)
B - die Heißwasserzufuhr vollständig öffnen. Binnen 30 Sekunden sollten Sie 10 l erhalten.
C - dieselbe Messung beim Kaltwasser durchführen. Beide Ergebnisse sollten annähernd
den gleichen Wert haben.
Anbringung der Säule
FRONTAL
50 °C
5 bar
2 bar
3 bar
Druckreglers
- 11 -
Jedes Produkt ist mit Komponenten
(Befestigungselementen) für BEIDE TYPEN
der Anbringung ausgestattet
zu senken!
(Abb. 1, 2) .
