Instalación en la mampara de ducha
- para su comodidad y baño de calidad recomendamos instalar el panel en una mampara de dimensiones mínimas de
90x90 cm o rectangular más grande.
- En cuanto a la altura, se recomienda instalar el panel de modo que la ducha de cabeza esté a por lo menos 195 cm del
fondo del plato (o del piso, en dependencia de que si la mampara dispone de un plato o no)
- Altura mínima de la habitación 220 cm
- El panel se puede montar atravesado en el rincón de la bañera o a una u otra pared lateral

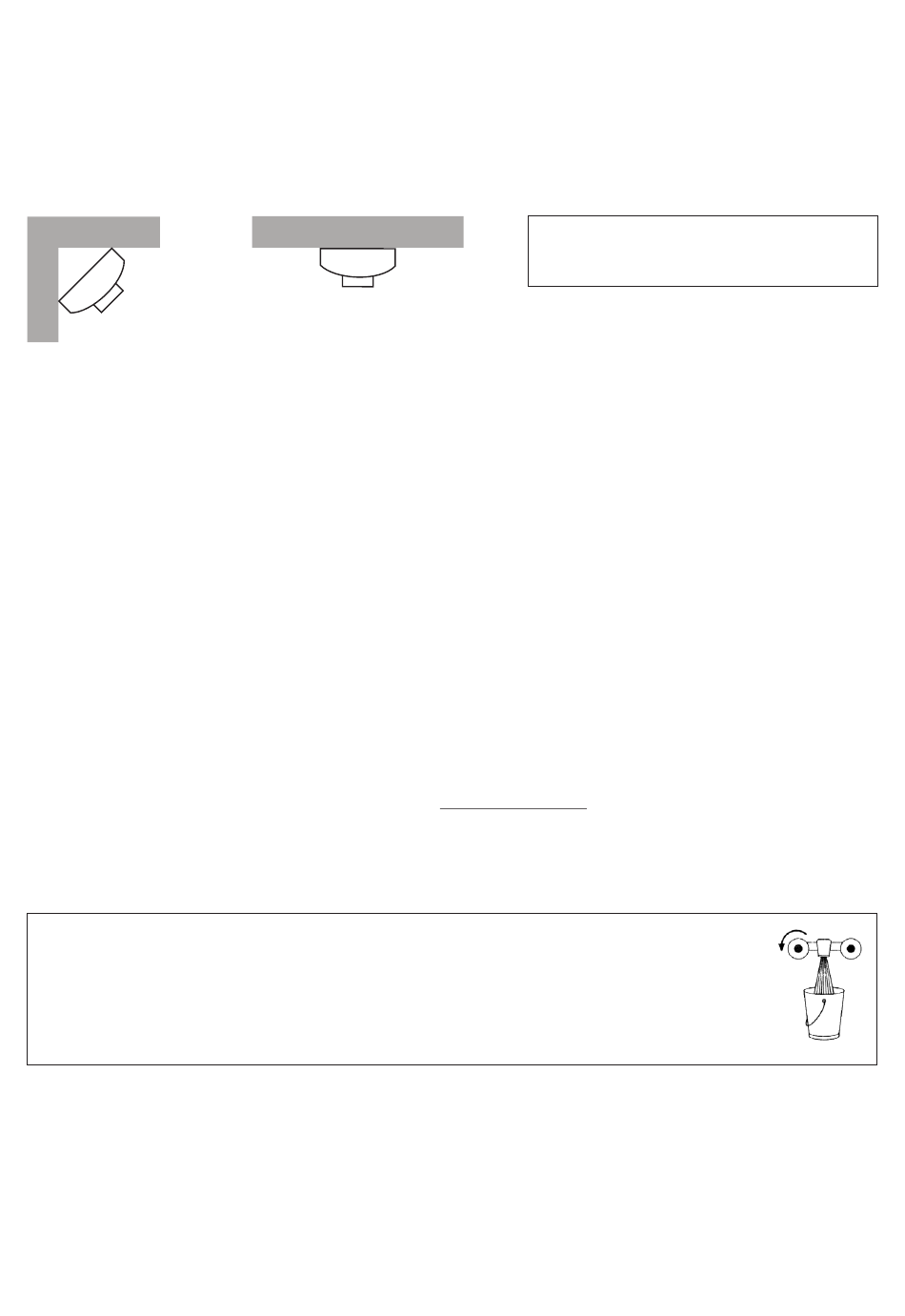

Colocación del panel
EN EL RINCÓN
Para el panel instalado en la pared lateral, los tubos de acometida deberían estar por lo menos a 25 cm del rincón, a lùa
distancia de 8 cm, a la altura de 85 cm del fondo del lato (del piso).
Si Vd. selecciona la colocación en el rincón, las paredes deben estar en el ángulo de 90°. Las salidas en este caso
estarán lo más cerca posible al rincón de modo que el panel las tape. Es conveniente poner una a la derecha, otra a la
izquierda a unos 4 cm del rincón, a la altura con diferencia de unos 5 cm por razones de montaje. El acabado óptimo de
las salidas es con un codo con la rosca exterior de G1/2"
Acometida del agua
Temperatura requerida del agua
Mínima temperatura del agua caliente en la acometida:
Presión requerida del agua
Presión mínima en marcha
Presión máxima en marcha
Presión recomendada en marcha
El panel es conveniente para todas las fuentes habituales del agua caliente con excepción de algunos calentadores de
flujo. La presión óptima del agua caliente y fría durante la marcha es 3 bar. Con la presión por debajo de 2 bar no
recomendamos instalar el panel.
¡Si la presión supera 5 bar, hay que reducirla por medio del
La presión en la acometida del agua caliente y fría debería estar equilibrada, la diferencia no debe superar 1 bar. En la
acometida del agua caliente y fría deberían estar instalados grifos de cierre, malla y válvulas de cierre.
Para el funcionamiento correcto del panel es necesaria la cantidad del agua que entre en el sistema de unos 20 litros por
un minuto con la presión de 3 bar.
Medición informativa del rendimiento de su batería
A - quite de la salida de la batería el perlador (puede tergiversar el resultado de la medición)
B - abra completamente la acometida del agua caliente. Durante 30 segundos debería obtener 10 litros
C - realice la misma medición también con el agua fría. Los dos resultados deberían tener
aproximadamente el mismo valor.
Colocación del panel
FRONTAL
(fig. 1,2)
50°C
5 bar
2 bar
3 bar
regulador de presión
- 31 -
Cada producto está provisto de componentes
(elementos de fijación) para LOS DOS
tipos de colocación
.
!
