A panel beszerelése a zuhanyfülkébe
- a kényelmes és rendeltetésszerû használat végett ajánljuk, hogy a panelt legalább 90x90 cm méretû négyzet alakú
vagy ennél nagyobb, téglalap alakú zuhanyfülkébe szerelje be.
- ajánljuk, hogy a panel magasságát úgy állítsa be, hogy a panelen levõ fejzuhany a zuhanytál aljától számítva legalább
195 cm magasan legyen (vagy e magasságban a padlótól számítva attól függõen, van-e zuhanytál a zuhanyozóban).
- a helyiség mennyezetmagassága legalább 220 cm legyen.
- a panel a zuhanyfülke sarkába vagy sík falra egyaránt beszerelhetõ.

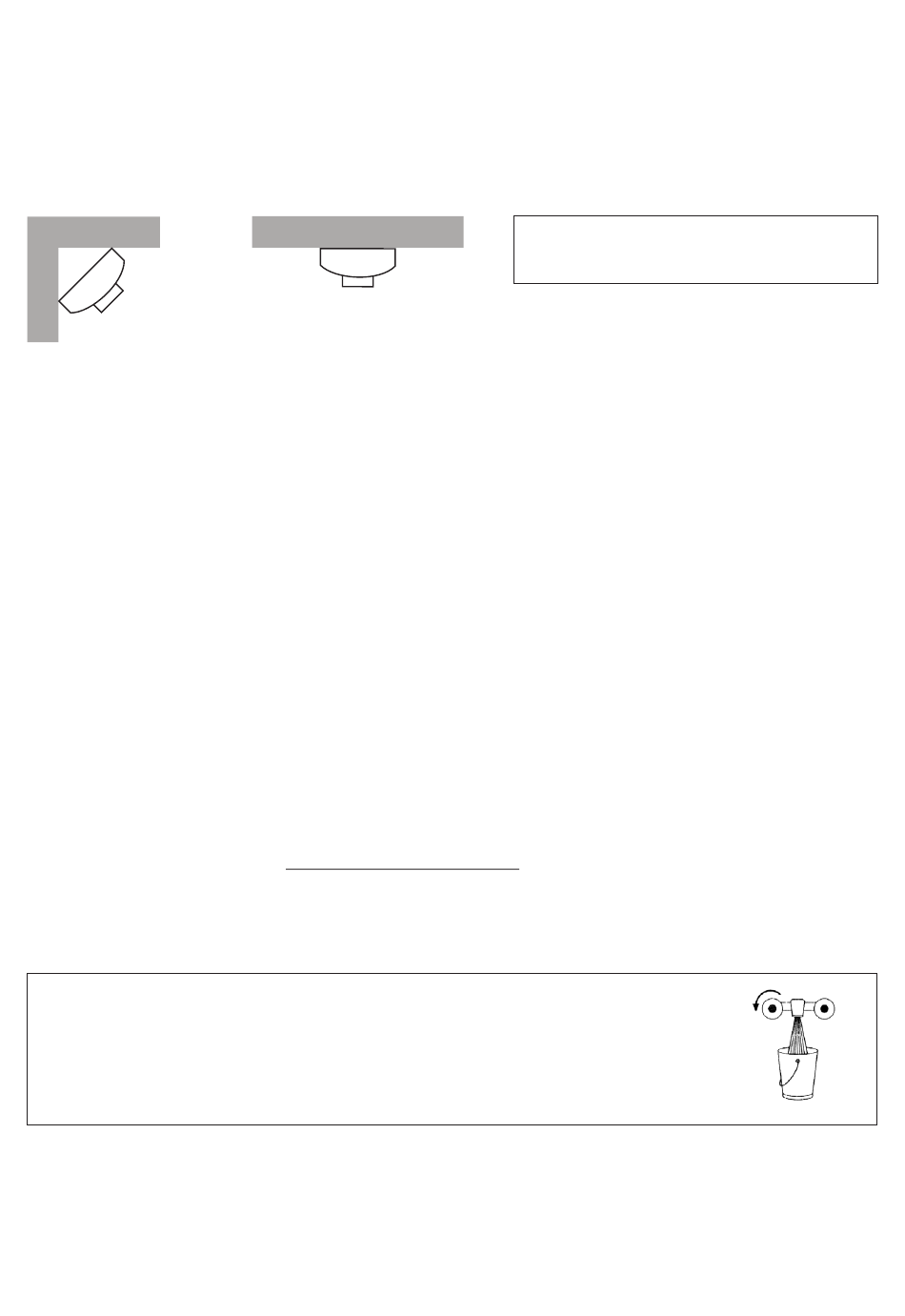

A panel elhelyezése
SAROKBA
Sík falra szerelt panel esetén a vízbevezetõ csövek távolsága a legközelebbi saroktól legalább 25 cm legyen, a csövek
egymástól való távolsága legalább 8 cm és a zuhanytál aljától (ill. a padlótól) számítva legalább 85 cm magasságban
legyenek.
Ha a sarokba kívánja szerelni a panelt, szükséges, hogy a sarkot alkotó falak 90º-os szöget zárjanak be egymással.
Ebben az esetben a vízbevezetõ csövek legyenek a saroktól a lehetõ legkisebb távolságra, hogy azokat a panel
eltakarhassa. Tanácsos az egyik csövet a saroktól balra, a másikat jobbra elhelyezni, a saroktól számítva legalább 4 cm-
re, a csövek magassága legalább 5 cm-rel különbözzön egymástól ez megkönnyíti a beszerelést. A legjobb, ha a csövek
G 1/2" külsõ menetes könyökcsõvel
A vízvezeték csatlakoztatása
A víz hõmérséklete
A befolyó melegvíz minimális hõmérséklete:
A víz tápnyomása
a maximális megengedett víznyomás:
a mûködéshez szükséges minimális víznyomás:
az ajánlott legmegfelelõbb víznyomás:
A panel üzemeltetéséhez mindenfajta szokványos vízmelegítõ megfelel, az átfolyós rendszerû vízmelegítõk némely
típusát kivéve. A meleg- és hidegvíz legmegfelelõbb tápnyomása 3 bar. Ha a víz nyomása 2 barnál kisebb, a panel
beszerelését nem ajánljuk.
Ha a víz nyomása 5 barnál nagyobb,
A hideg- és a melegvíz bevezetõcsövein legyen azonos a víznyomás, a nyomáskülönbség max. 1 bar lehet. A hideg- és
a melegvíz bevezetõcsövének végére egyaránt elzáró csapot, szitát és vízzárat kell szerelni.
A panel megfelelõ mûködéséhez percenként legalább kb. 20 liter víz befolyása szükséges 3 bar nyomás mellett.
A csaptelep hozzávetõleges teljesítményének mérése
A - a csapról távolítsa el a porlasztót (a csapon levõ porlasztóval nem lenne pontos a mérés)
B - nyissa meg teljesen a melegvíz-csapot. 30 másodperc alatt 10 l víznek kell kifolynia.
C - ismételje meg a mérést a hidegvíz-csappal. A két eredménynek megközelítõleg azonosnak
kell lennie.
A panel elhelyezése
SÍK FALRA
(1., 2. kép) végzõdnek.
50 C
5 bar
2 bar
3 bar
nyomáscsökkentõt kell beépíteni
- 19 -
A termék csomagolása tartalmazza
a felerõsítés MINDKÉT módjához szükséges
szerelvényeket (felszerelési kellékeket).
º
!
