Installation dans le coin douche
- Nous vous recommandons pour votre confort et la qualité du fonctionnement de votre installation de ne monter la
colonne que dans des coins douches de dimension 90 x 90 cm et plus grands ou dans des cabines de douche
triangulaires de plus grande dimension.
- Nous vous recommandons d'installer la colonne à une hauteur permettant que la tête de douche soit à au moins 195 cm
du fond de la cuvette (ou du sol suivant que le coin douche soit ou ne soit pas équipé d'une cuvette).
- La colonne est disposée à au moins 220 cm du font de la cuvette (ou du sol)
On peut monter la colonne dans l'angle de la cabine de douche ou bien sur une de ses parois latérales.

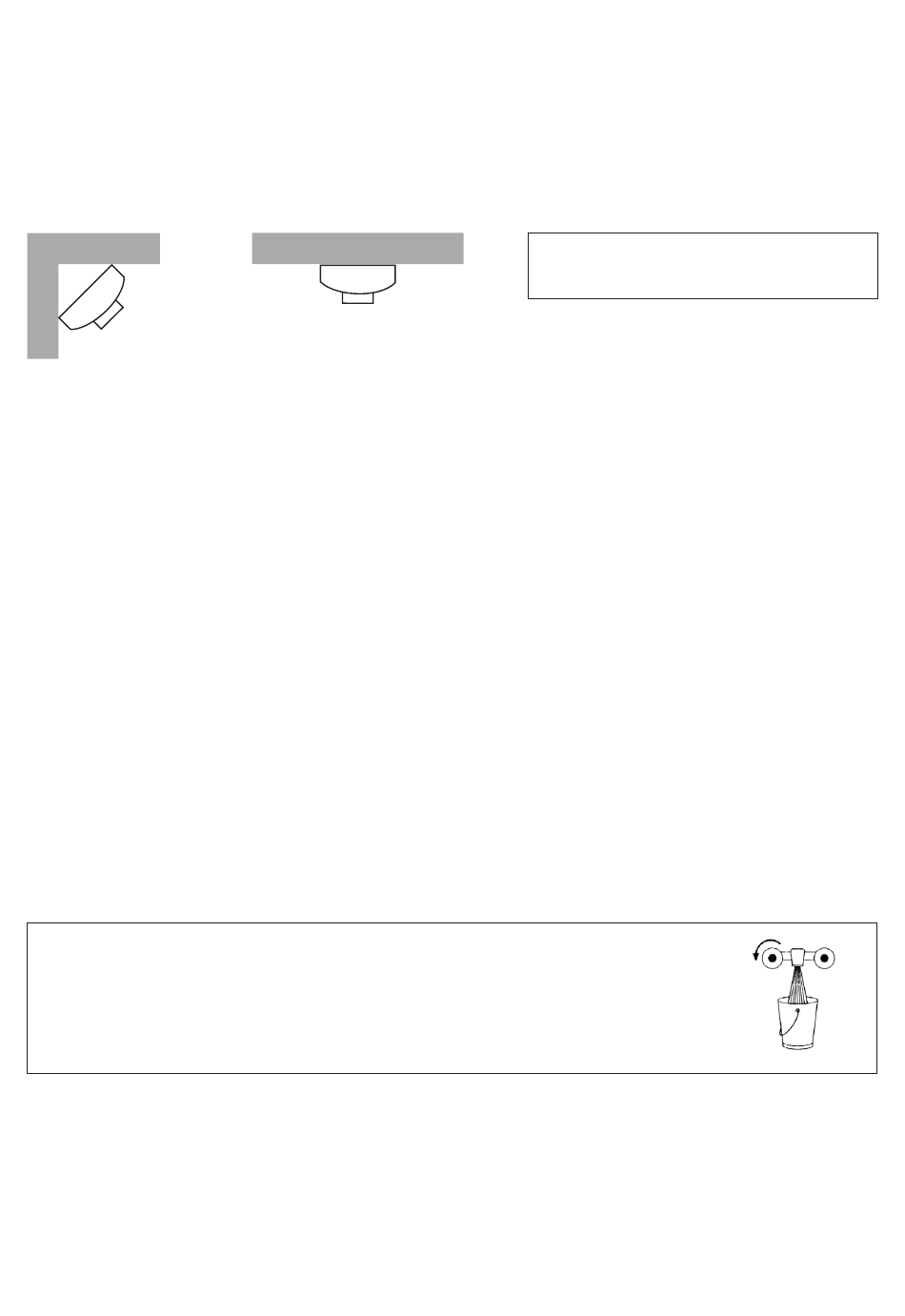

Disposition DANS L'ANGLE
de la colonne
Les tuyaux d'arrivée d'eau devraient être à au moins 25 cm de l'angle, séparés par 8 cm et à une hauteur de 85 cm du fond
de la cuvette (ou du sol) lorsque la colonne est montée sur une paroi frontale de la cabine de douche.
Si vous optez pour la disposition dans l'angle, les parois de la cabine de douche doivent faire un angle de 90°. Les tuyaux
d'arrivée d'eau seront dans ce cas le plus proche de l'angle afin que la colonne les cache. C'est bien d'en avoir un à droite
et l'autre à gauche, chacun à env. 4 cm de l'angle, à une différence de hauteur d'env. 5 cm pour des raisons de montage.
Les arrivées d'eau se terminent de manière optimale par un coude (un angle) de filetage extérieur G 1/2" (fig.1,2)
Arrivée d'eau
Température souhaitée de l'eau
La température minimale de l'eau chaude dans la conduite est de : 50° C
Pression souhaitée de l'eau :
Pression maximale durant le fonctionnement :
Pression minimale durant le fonctionnement :
Pression recommandée durant le fonctionnement :
La colonne convient à toutes les sources courantes d'eau chaude à l'exception de certains chauffe-eau à circulation. La
pression optimale de l'eau en cours de fonctionnement de la colonne, que l'eau soit froide ou chaude, et de 3 bars. Nous
ne recommandons pas d'installer la colonne si la pression est inférieure à 2 bars. Si la pression dépasse au contraire
5 bars, il faut la réduire à l'aide d'un régulateur de pression !
La pression dans les arrivées d'eau chaude et d'eau froide devrait être comparable, la différence ne devrait pas excéder
1 bar. Des robinets de fermeture, des filtres et des clapets de non retour devraient être installés sur les arrivées d'eau
chaude et d'eau froide.
Il est nécessaire d'avoir une quantité d'eau apportée dans le système d'env. 20 litres par minute sous une pression de
3 bars pour espérer obtenir un fonctionnement correct de la colonne.
Mesure informative du débit de votre robinetterie
A - retirez le percolateur de la sortie du robinet (il pourrait fausser le résultat de la mesure)
B - ouvrez au maximum l'arrivée d'eau chaude. Vous devriez obtenir 10 l en 30 secondes.
C - effectuez la même mesure avec l'arrivée d'eau froide. Les deux résultats devraient être
sensiblement comparables.
Disposition FRONTALE
de la colonne
- 35 -
Chaque produit est équipé de composantes
(des éléments de fixation) pour les DEUX
TYPES de disposition
5 bars
2 bars
3 bars
