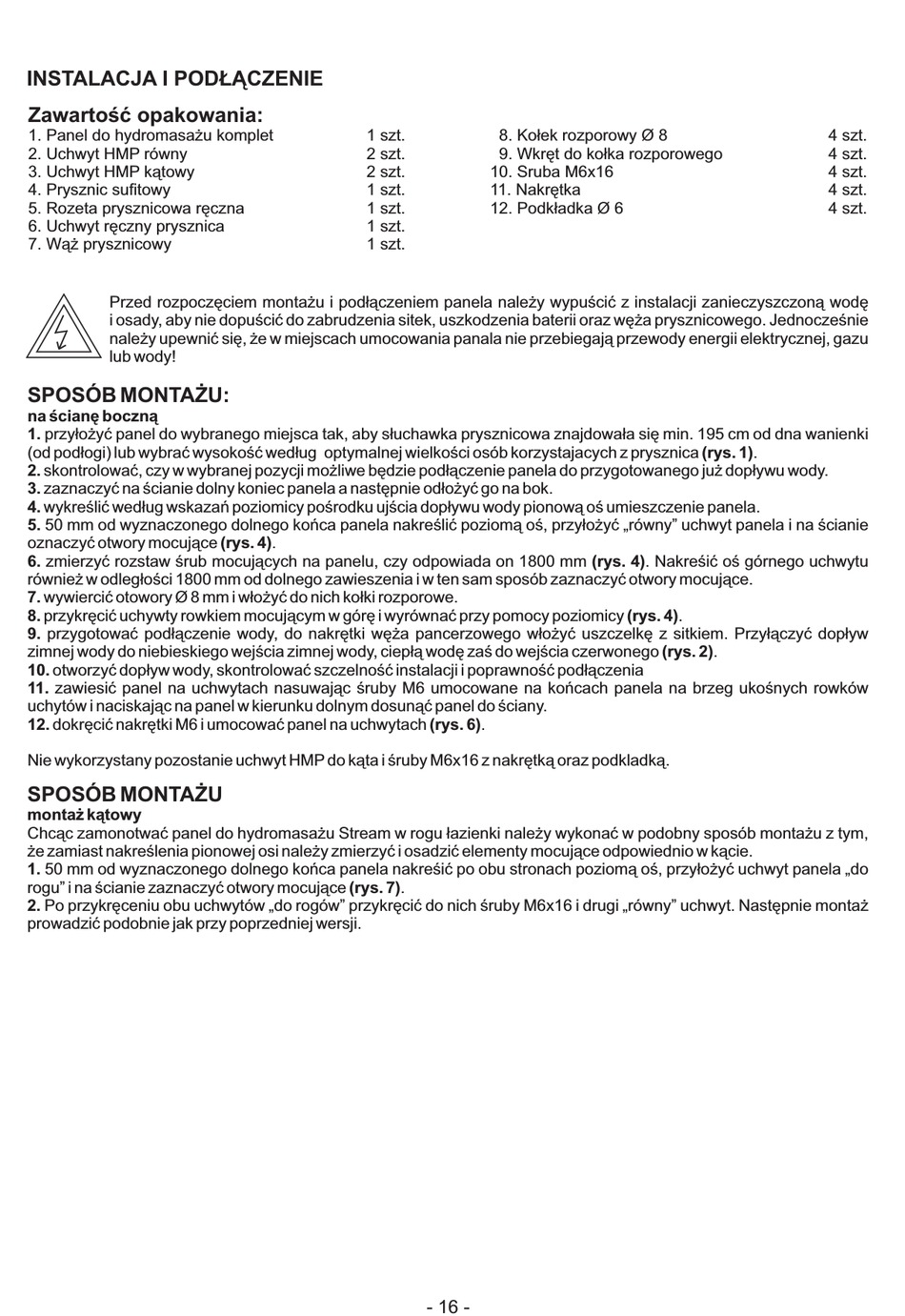

INSTALACJA I POD£¥CZENIE
ZawartoϾ opakowania:
1. Panel do hydromasa¿u komplet
2. Uchwyt HMP równy
3. Uchwyt HMP k¹towy
4. Prysznic sufitowy
5. Rozeta prysznicowa rêczna
6. Uchwyt rêczny prysznica
7. W¹¿ prysznicowy
Przed rozpoczêciem monta¿u i pod³¹czeniem panela nale¿y wypuœciæ z instalacji zanieczyszczon¹ wodê
i osady, aby nie dopuœciæ do zabrudzenia sitek, uszkodzenia baterii oraz wê¿a prysznicowego. Jednoczeœnie
nale¿y upewniæ siê, ¿e w miejscach umocowania panala nie przebiegaj¹ przewody energii elektrycznej, gazu
lub wody!
SPOSÓB MONTA¯U:
na œcianê boczn¹
1.
przy³o¿yæ panel do wybranego miejsca tak, aby s³uchawka prysznicowa znajdowa³a siê min. 195 cm od dna wanienki
(od pod³ogi) lub wybraæ wysokoœæ wed³ug optymalnej wielkoœci osób korzystajacych z prysznica
2.
skontrolowaæ, czy w wybranej pozycji mo¿liwe bêdzie pod³¹czenie panela do przygotowanego ju¿ dop³ywu wody.
3.
zaznaczyæ na œcianie dolny koniec panela a nastêpnie od³o¿yæ go na bok.
4.
wykreœliæ wed³ug wskazañ poziomicy poœrodku ujœcia dop³ywu wody pionow¹ oœ umieszczenie panela.
5.
50 mm od wyznaczonego dolnego koñca panela nakreœliæ poziom¹ oœ, przy³o¿yæ „równy" uchwyt panela i na œcianie
oznaczyæ otwory mocuj¹ce
6.
zmierzyæ rozstaw œrub mocuj¹cych na panelu, czy odpowiada on 1800 mm
równie¿ w odleg³oœci 1800 mm od dolnego zawieszenia i w ten sam sposób zaznaczyæ otwory mocuj¹ce.
7.
wywierciæ otowory
Ø
8 mm i w³o¿yæ do nich ko³ki rozporowe.
8.
przykrêciæ uchywty rowkiem mocuj¹cym w górê i wyrównaæ przy pomocy poziomicy
9.
przygotowaæ pod³¹czenie wody, do nakrêtki wê¿a pancerzowego w³o¿yæ uszczelkê z sitkiem. Przy³¹czyæ dop³yw
zimnej wody do niebieskiego wejœcia zimnej wody, ciep³¹ wodê zaœ do wejœcia czerwonego
10.
otworzyæ dop³yw wody, skontrolowaæ szczelnoœæ instalacji i poprawnoœæ pod³¹czenia
11.
zawiesiæ panel na uchwytach nasuwaj¹c œruby M6 umocowane na koñcach panela na brzeg ukoœnych rowków
uchytów i naciskaj¹c na panel w kierunku dolnym dosun¹æ panel do œciany.
12.
dokrêciæ nakrêtki M6 i umocowaæ panel na uchwytach
Nie wykorzystany pozostanie uchwyt HMP do k¹ta i œruby M6x16 z nakrêtk¹ oraz podkladk¹.
SPOSÓB MONTA¯U
monta¿ k¹towy
Chc¹c zamonotwaæ panel do hydromasa¿u Stream w rogu ³azienki nale¿y wykonaæ w podobny sposób monta¿u z tym,
¿e zamiast nakreœlenia pionowej osi nale¿y zmierzyæ i osadziæ elementy mocuj¹ce odpowiednio w k¹cie.
1.
50 mm od wyznaczonego dolnego koñca panela nakreœiæ po obu stronach poziom¹ oœ, przy³o¿yæ uchwyt panela „do
rogu" i na œcianie zaznaczyæ otwory mocuj¹ce
2.
Po przykrêceniu obu uchwytów „do rogów" przykrêciæ do nich œruby M6x16 i drugi „równy" uchwyt. Nastêpnie monta¿
prowadziæ podobnie jak przy poprzedniej wersji.
1 szt.
2 szt.
2 szt.
1 szt.
1 szt.
1 szt.
1 szt.
(rys. 4)
.
(rys. 7)
ù
8. Ko ek rozporowy
9. Wkrêt do ko³ka rozporowego
10. Sruba M6x16
11. Nakrêtka
ù
12. Podk adka
(rys. 6)
.
.
- 16 -
¨
8
¨
6
(rys. 1)
.
(rys. 4)
. Nakreœiæ oœ górnego uchwytu
(rys. 4)
.
(rys. 2)
.
4 szt.
4 szt.
4 szt.
4 szt.
4 szt.
