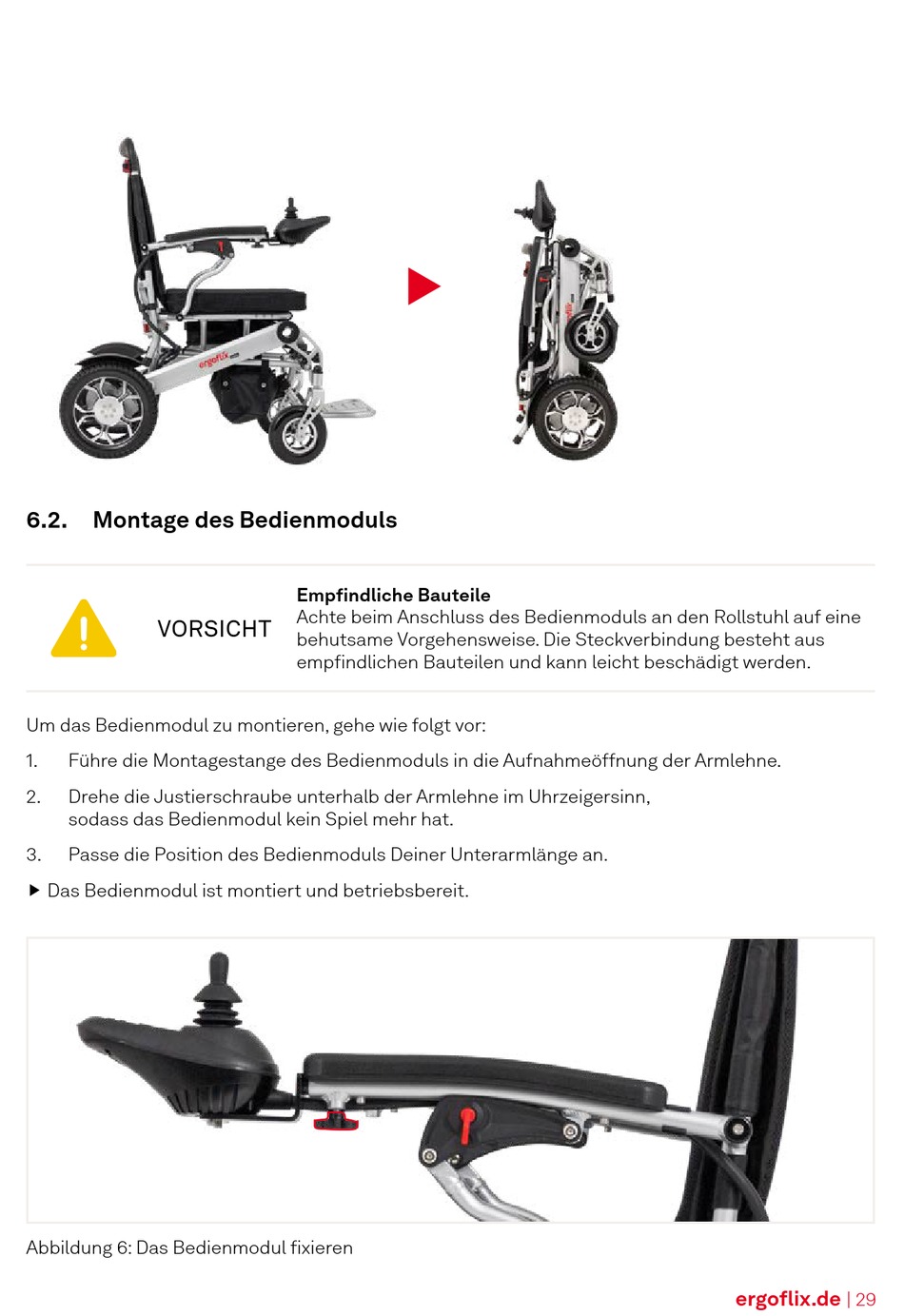

6.2.
Montage des Bedienmoduls
VORSICHT
Um das Bedienmodul zu montieren, gehe wie folgt vor:
1.
Führe die Montagestange des Bedienmoduls in die Aufnahmeöffnung der Armlehne.
2.
Drehe die Justierschraube unterhalb der Armlehne im Uhrzeigersinn,
sodass das Bedienmodul kein Spiel mehr hat.
3.
Passe die Position des Bedienmoduls Deiner Unterarmlänge an.
Das Bedienmodul ist montiert und betriebsbereit.
Abbildung 6: Das Bedienmodul fixieren
Empfindliche Bauteile
Achte beim Anschluss des Bedienmoduls an den Rollstuhl auf eine
behutsame Vorgehensweise. Die Steckverbindung besteht aus
empfindlichen Bauteilen und kann leicht beschädigt werden.
ergoflix.de
| 29
