ABB i-bus EIB 6190/45-500 Kurzanleitung

ABB i-bus ® EIB
Technische Daten
Versorgung
Ausgänge
Anschlüsse
Messbereich
Schutzart
Umgebungstemperaturbereich
Montage
Abmessungen
Gewicht
Einbaulage
CE-Zeichen
0073-1-7007
Mai 2000

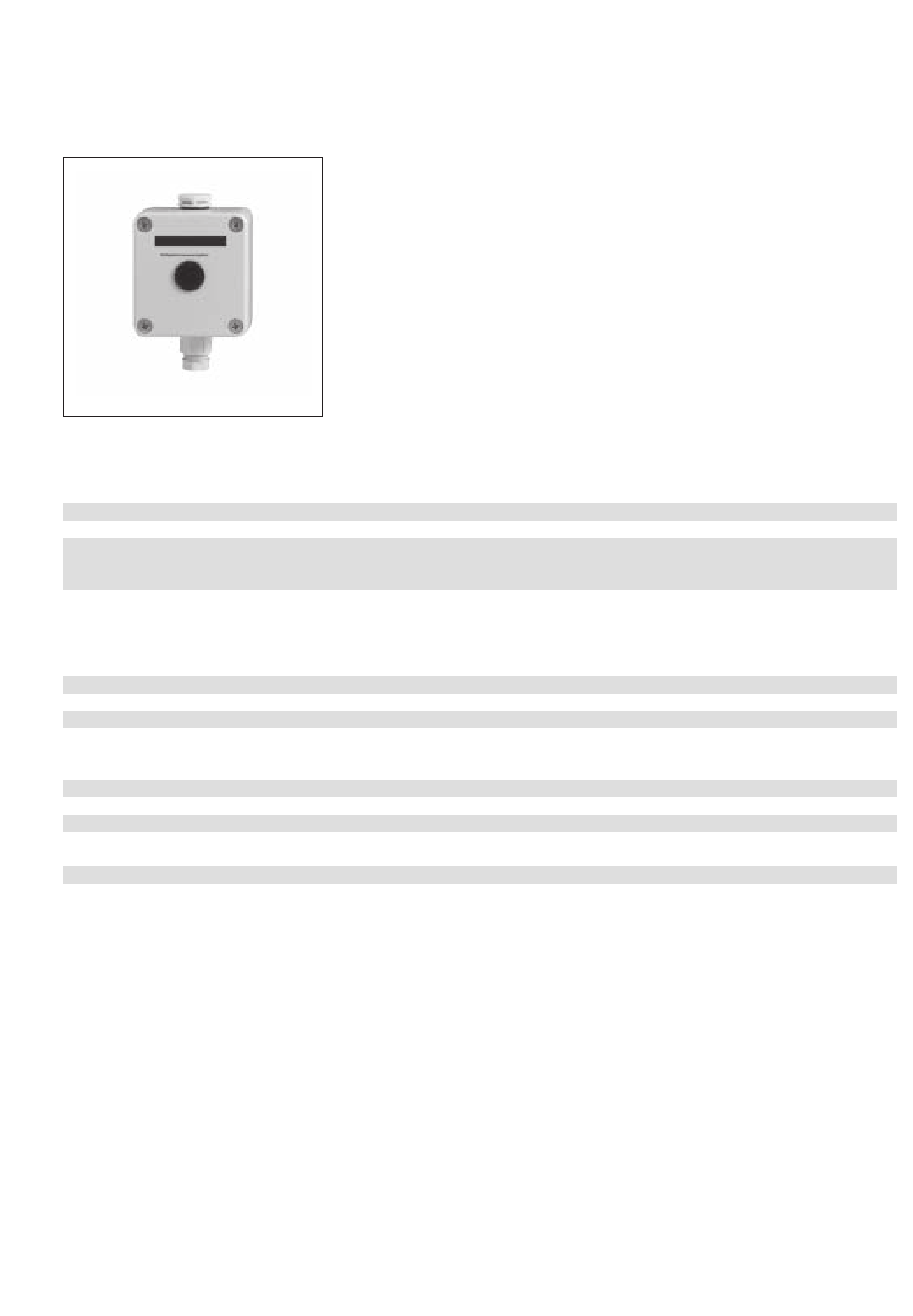

Helligkeitsmesswertgeber für Wetterstation 6190/40-500
Typ: 6190/45-500
Der Helligkeitsmesswertgeber ist zur
Messwerterfassung für die Wetterstati-
on vorgesehen. Er dient zur Erfassung
der Lichtstärke in oder in der Umge-
bung von Gebäuden, um beispielswei-
se eine Raumbeleuchtung zu steuern.
Die Spannungsversorgung für den
Messbetrieb erfolgt über die Wettersta-
tion.
Die über eine Fotodiode erfasste Um-
gebungshelligkeit wird mit einer Elek-
tronik in ein analoges Ausgangssignal
von 0 ... + 10 V DC gewandelt, das
– Eingangsspannung
– Stromaufnahme
– Ausgangsspannung
– 3 Schraubklemmen
– 0 ... 60.000 lx, linear
– IP 65, EN 60 529
– Betrieb
– Einbaulage
– 58 x 83 x 35 mm (B x H x T)
– 0,2 kg
– beliebig
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
zwischen den Klemmen E1 ... und
GND anliegt.
Der Helligkeitsmesswertgeber ist für
die Innen- oder Außenmontage geeig-
net (Aufputzdose für Wand- oder De-
ckenbefestigung). Der Kabeleinlass ist
mit einer PG7-Verschraubung abge-
dichtet.
Das Gerät ist zur Verhinderung von
Feuchtigkeitsniederschlag im Gehäuse-
inneren mit Druckausgleichselementen
(Klimamembran) ausgerüstet.
24 V DC, (18 ... 32 V DC)
ca. 5 mA
0 ... + 10 V DC gegen GND
kurzschlussfest bei 1kΩ minimaler
Bürde
max. 2,5 mm 2
Kabeleintritt mit PG7-Verschraubung
abgedichtet
empfohlenes Kabel 3 x 0,25 mm
max. 100 m Länge
-30 °C ... +70 °C
Wandmontage (PG7-Verschr. unten)
Mastmontage (mit Befestigungswinkel
möglich)
