MONTAGEANLEITUNG
7.2

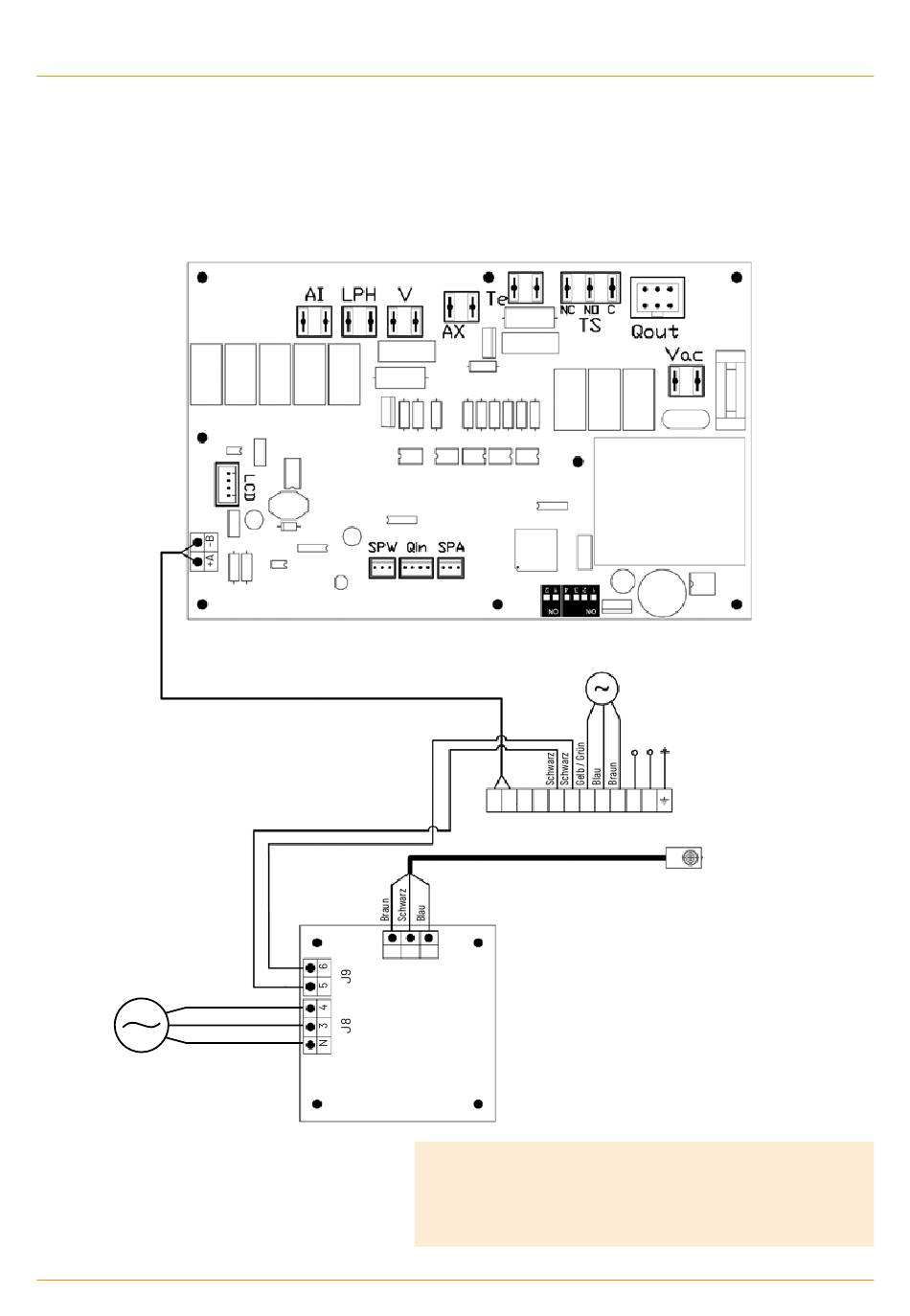

Anschlussplan mit Gewebesilo
Steuerplatine
J4
Lageraustragung
bauseits
J4:
Verbindungsstecker
J8:
Anschluss Pelletmaulwurf
J10:
Anschluss für den Näherungssensor
J11:
Hauptanschluss
18
Bus-Kabel
7
Schwarz
Schwarz
Rechtslauf
Linkslauf
Neutral
S1 S2
COMM
-B +A 9 8 7 6 5 4 3 2 1
8
9
J10
Anschlussklemmen
Saugsystem PS
ACHTUNG:
Beim Schellinger Maulwurfsystem, welche
Intern eine Rechts-/Links-Umschaltung hat,
muss die Klemme 3 und 4 gebrückt werden.
PELLET-SAUGSYSTEM PS
ASP
N L
J11
Dp
© Solarbayer GmbH [224153]
