MONTAGEANLEITUNG

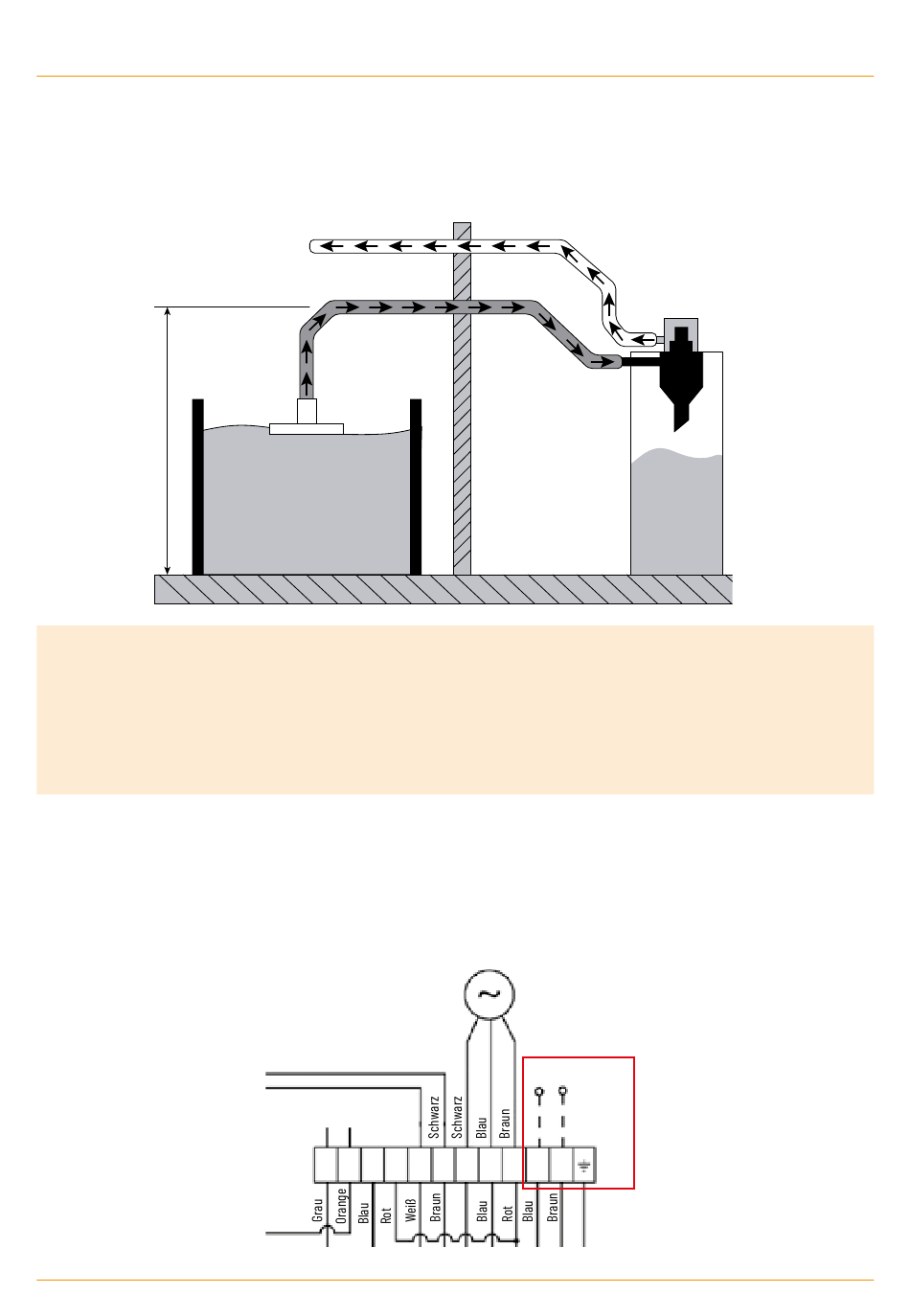

Einige dieser Empfehlungen sind in der Abbildung unten beschrieben:
6 m
(max)
ACHTUNG:
Es ist notwendig, die Kupferdrähte an jedem Ende der Saugschläuche an die dafür vorgesehenen
Erdungsklemmen anzuschließen.
WICHTIG:
SOLARBAYER kann nicht für eine Fehlfunktion der Lageraustragung in Kombination mit dem Pel-
let-Saugsystem PS bei einer Installation, die nicht den oben genannten Empfehlungen entspricht,
verantwortlich gemacht werden.
4.7
Elektrischer Anschluss Saugsystem PS
Das Pellet-Saugsystem PS ist für den Anschluss an 230 V an den Klemmen 1 und 2 des Steckers J11 gemäß dem
unten gezeigten Anschlussplan anzuschließen.
10
25 m (max)
25 m (max)
-B +A
COMM
-B +A 9
8 7 6
PELLET-SAUGSYSTEM PS
ASP
N L
J11
5
4
3 2
1
© Solarbayer GmbH [224153]
