USV MHD10RM

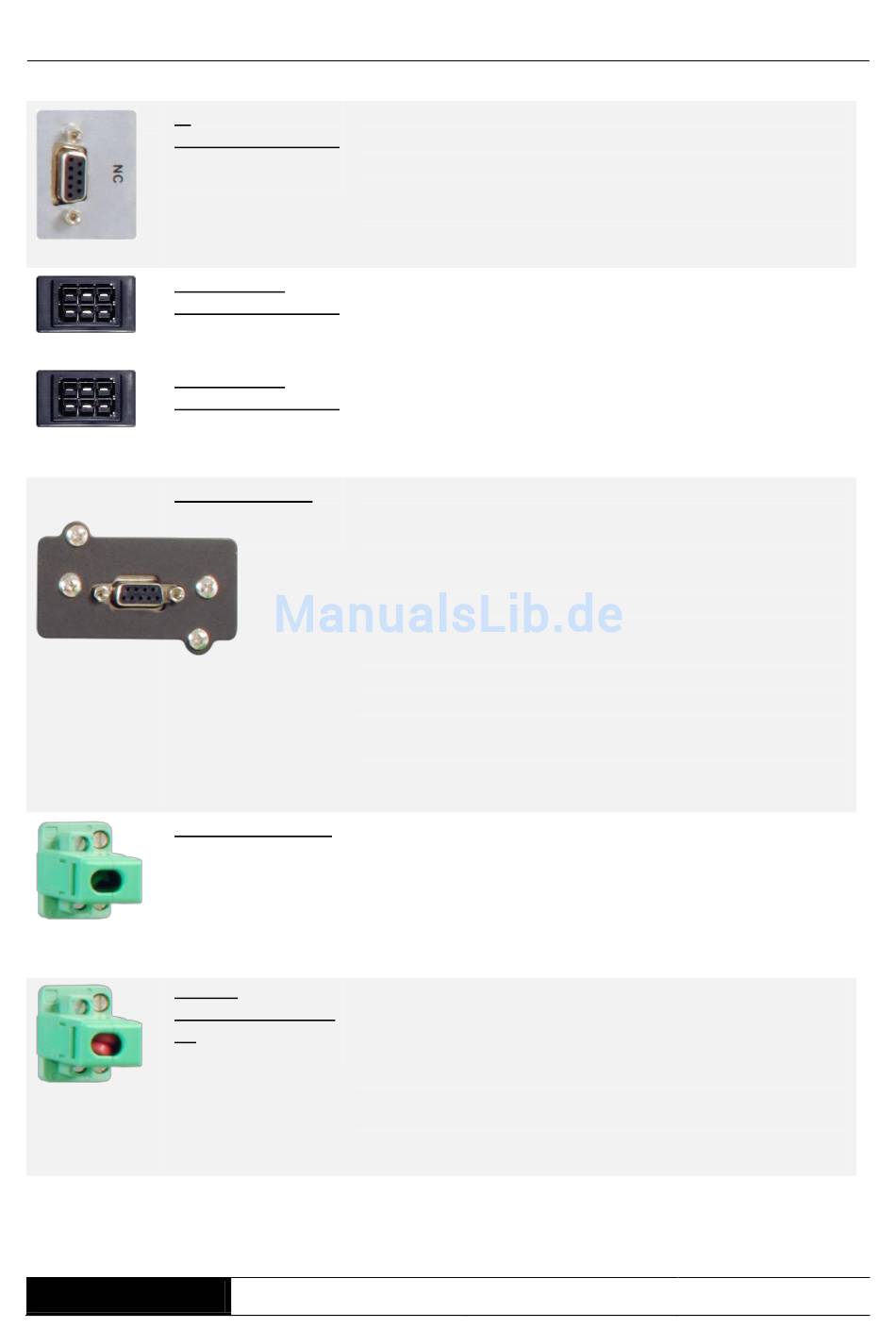

c)
Serviceschnittstelle
d) Anschluss
externe Akkubank1
e) Anschluss
externe Akkubank2
f) Intelligent Slot
g) Bypass Controll
h) EPO
emergency-power-
off
Serie MDR
Die Schnittstelle dient ausschließlich für Servicearbeiten!
Das entfernen der Abdeckung und der Anschluss kann
zur Zerstörung der Anlage führen. !!!
Dieser Anschlussstecker dienten zur Kopplung der USV
mit einer externen Batteriebank-Kombination.
(Erster Strang (240VDC))
Dieser Anschlussstecker dienten zur Kopplung der USV
mit einer weiteren Batteriebank Kombination.
(Zweiter Stang (240VDC))
Durch den vorbereiteten Schacht kann die Anlage je
nach geforderter Kommunikationsschnittstelle mit dem
entsprechendem
werden, z.B. SNMP- Adapter, AS 400 Schnittstelle
(Relaiskontakte).
Standardmäßig ist der Slot mit einer RS232-Schnittstelle
bestückt.
Es kann maximal ein Kommunikationsmodul bestückt
werden, entsprechend steht maximal eine Schnittstelle
zur Verfügung.
Automatische Umschaltung auf den internen Bypass.
Bei geöffneter Brücke schaltet die USV auf den internen
Bypassbetrieb.
Wird mit dem ext. manuellem Bypass verbunden. Bei
Anlagen ohne ext.
überbrücken.
NOT-AUS Funktion
Um den Ausgang der USV Stromfrei zu schalten muss
der EPO-Kontakt geöffnet werden.
Nach dem Auslösen der EPO-Funktion muss die USV
neu gestartet werden um in den Normalbetrieb zurück zu
gelangen.
Kommunikationsmodul
Bypass
die
beiden
Handbuch
bestückt
Kontakte
Seite 17 von 48
