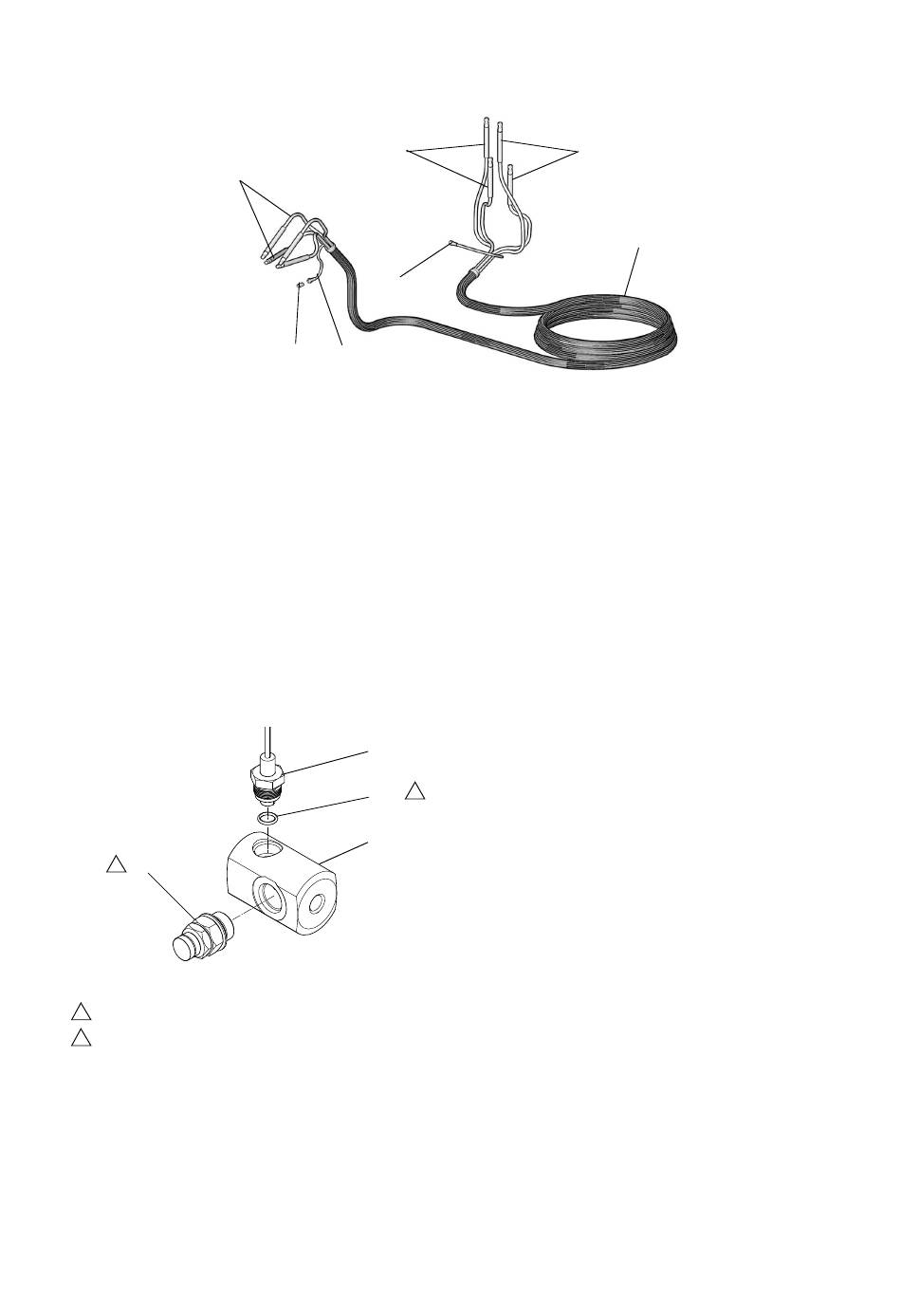

25R000, Isoliertes Schlauchpaket mit Zirkulationsleitungen

Pos. Teil Beschreibung
501 24R996 SCHLAUCH, Material
(Komponente ISO)
Feuchtigkeitsschutz;
6 mm; JIC-Fittings Nr. 5
(axi); 10,7 m
502 24R997 SCHLAUCH, Material
(Komponente RES) ID 6
mm; JIC-Fittings Nr. 6 (axi);
10,7 m

Auslassverteiler

552
2
1
Schmierstoff auf die O-Ringe auftragen.
2
Gehäuse mit Abluftöffnung nach unten zeigend ausrichten.
Pos. Teil Beschreibung
551 24T976 VERTEILER, Material, Pumpe,
Auslass
552 247520 GEHÄUSE, Berstscheibe
553 111457 DICHTUNG, O-Ring
554 24K999 MESSWERTUMWANDLER,
Druck, Steuerung
333108L
501
502
503 (Pos.)
505 503
554
553
551
ti21846a
Pos. Teil
Menge
503 15G342
2
504 im
Fachhandel
erhältlich
2
505 156971
1
Menge
1
1
1
1
502 (Pos.)
304
TI6991a
Beschreibung
SCHLAUCH, Luft; ID
1/4 Zoll (6 mm); 1/4 NPSM
(fbe); 10,7 m
SCHLAUCH, Schaum,
isoliert; ID 1-3/8 Zoll
(35 mm); 31 Fuß (9,5 m)
NIPPEL; 1/4 NPT;
zum Anschluss der
Luftleitung an ein anderes
Schlauchpaket
Teile
Menge
1
1
1
