Einrichtung des Geräts
Einrichtung des Geräts
Aufstellung des
Reactor-Geräts
Reactor-Gerät auf einer ebenen Fläche aufstellen.
HINWEIS: Den Reactor nicht dem Regen aussetzen.

Spannungsversorgung

Wenn die Anschlussarbeiten nicht richtig ausgeführt
werden, können Stromschläge oder andere schwere
Verletzungen durch falsche Verkabelung die Folge
sein. Die Verkabelung darf ausschließlich von einem
ausgebildeten Elektriker ausgeführt werden und
muss sämtliche Vorschriften und Bestimmungen des
Landes erfüllen.
1. Schließen Sie den Reactor an der für Ihr Modell
geeigneten Stromquelle an. Siehe T
Netzkabel müssen an zwei getrennte,
eigene Stromkreise angeschlossen werden.
Siehe A . 4.
BB
2. Einige Modelle werden mit Netzadaptern für die
Verwendung außerhalb von Nordamerika
Erforderliche
Modell
Spannungsquelle
200-240 V, Zwei getrennte,
einphasig, eigene Stromkreise
50/60 Hz, zwei mit jeweils
4,5-m-Netzkabel mindestens 15 A
100-120 V, Zwei getrennte,
50/60 Hz, zwei eigene Stromkreise
4,5-m-Netzkabel mit jeweils
mindestens 20 A
Nennstrom
Modell
Alle Modelle
Die Kabel müssen dreiadrig und geerdet sowie für den Anschluss an die vorhandene Umgebung geeignet sein.
16
4.
ABELLE
Tabelle 4: Elektrische Anforderungen
Netzkabelstecker
Zwei IEC 3-20
C20-Stecker
Zwei NEMA
5-20P-Stecker
Tabelle 5: Anforderungen an das Verlängerungskabel
geliefert. Schließen Sie den geeigneten Adapter
am Netzkabel des Geräts an, bevor Sie das Kabel
an die Stromquelle anschließen.
Zur Vermeidung von Elektroschocks müssen die
Netzkabel vor Servicearbeiten am Reactor
unbedingt aus dem Stecker gezogen werden.
Heizleistung
1
Während des Reactor-Betriebs dürfen keine anderen
1
stromintensiven Lasten angeschlossen sein.
2 Zur Überprüfung der separaten Stromkreise den Reactor
oder eine Arbeitslampe einstecken und die Unterbrecher
ein- und ausschalten.

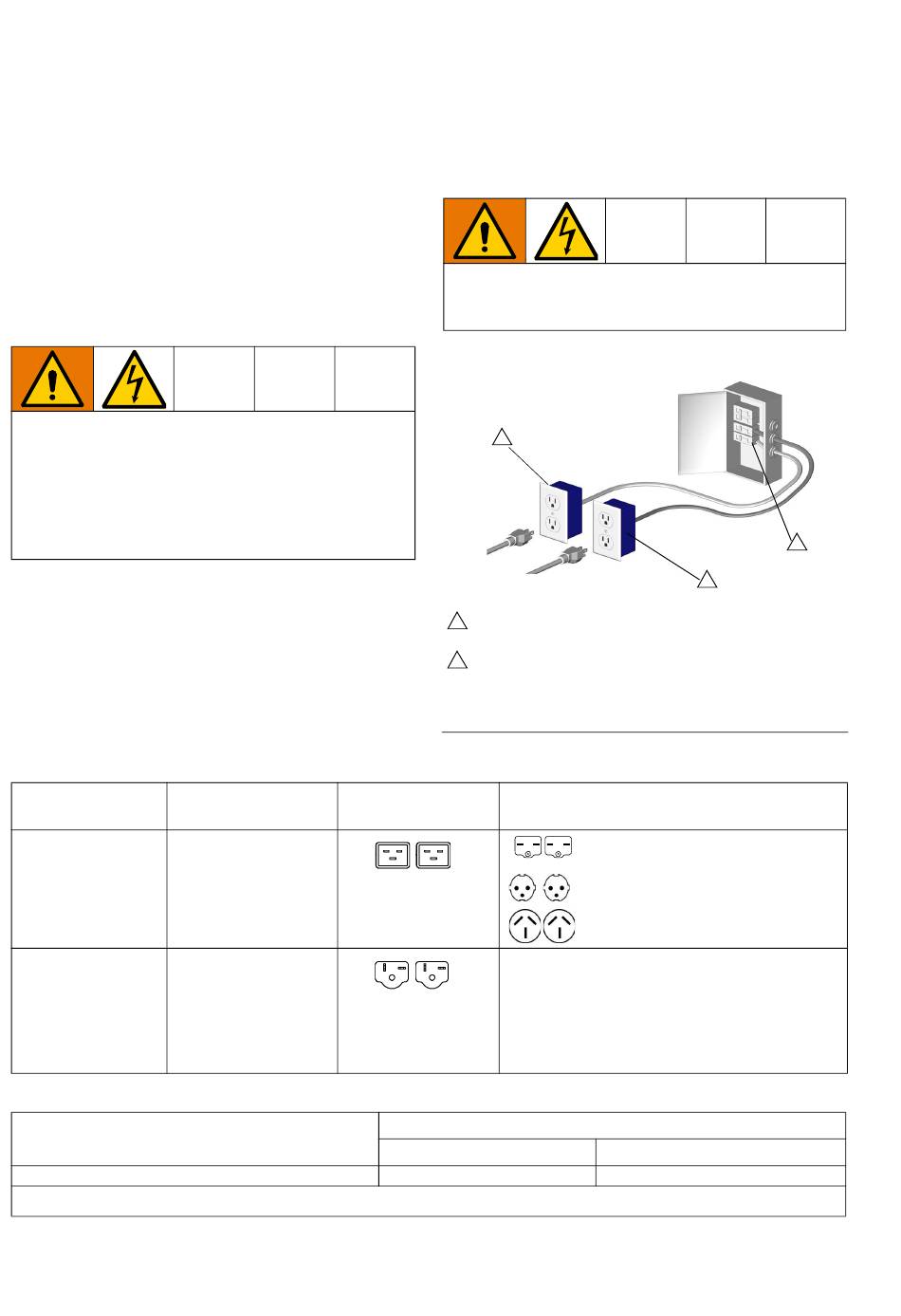

A . 4 Verwenden zweier getrennter Stromkreise
BB
Enthaltene lokale Adapter
NEMA 6-15P
Euro CEE74
YP-39 AS3112
Erforderlicher Drahtquerschnitt
Bis 15 m
AWG 12
2
TI7061a
1
Motorleistung
(Nordamerika)
(Europa)
(Australien/Asien)
Bis 30 m
AWG 10
333108L
