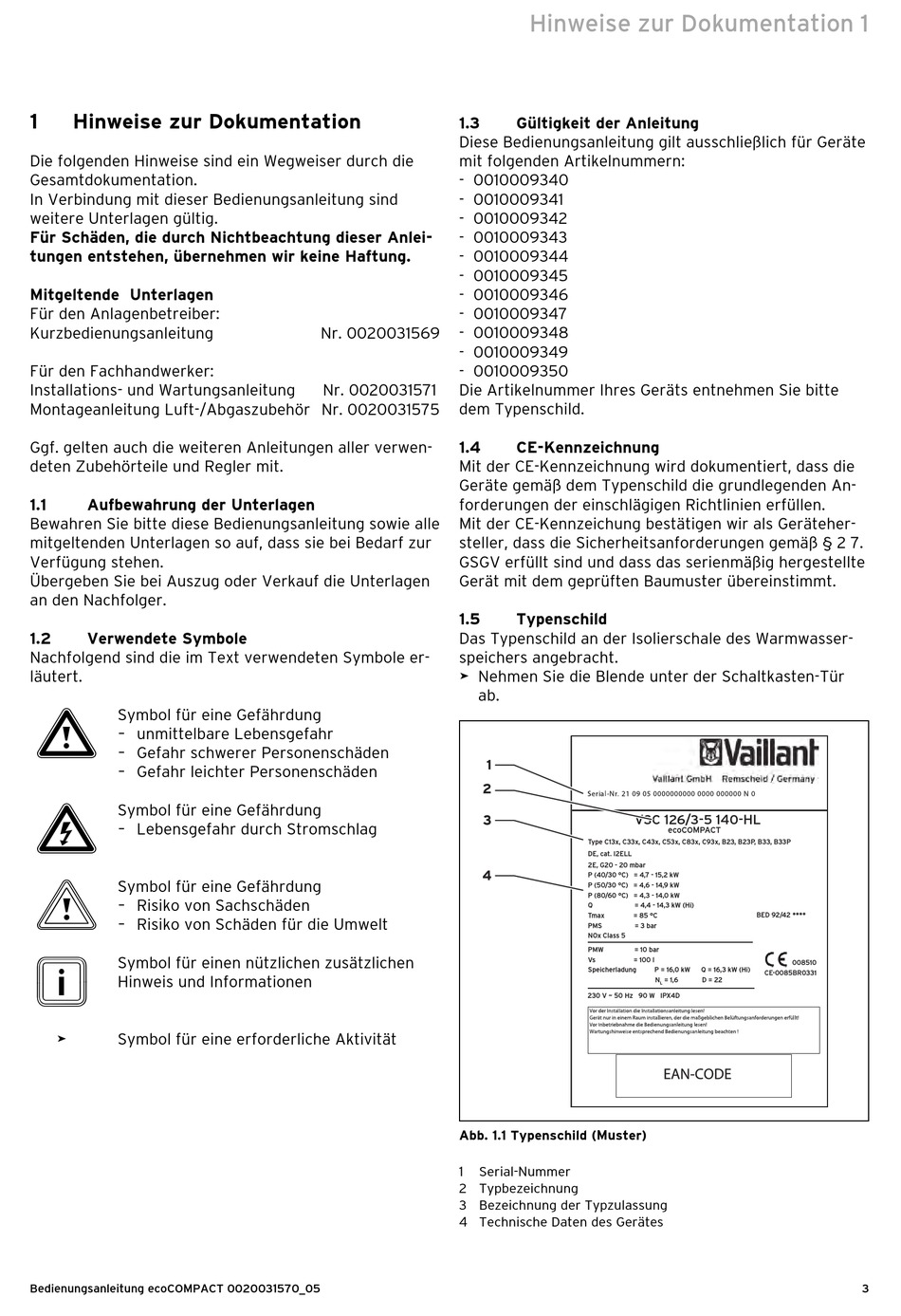

1

Hinweise zur Dokumentation

Die folgenden Hinweise sind ein Wegweiser durch die
Gesamtdokumentation.
In Verbindung mit dieser Bedienungsanleitung sind
weitere Unterlagen gültig.
Für Schäden, die durch Nichtbeachtung dieser Anlei-
tungen entstehen, übernehmen wir keine Haftung.
Mitgeltende Unterlagen
Für den Anlagenbetreiber:
Kurzbedienungsanleitung
Für den Fachhandwerker:
Installations- und Wartungsanleitung
Montageanleitung Luft-/Abgaszubehör Nr. 0020031575
Ggf. gelten auch die weiteren Anleitungen aller verwen-
deten Zubehörteile und Regler mit.
1.1

Aufbewahrung der Unterlagen

Bewahren Sie bitte diese Bedienungsanleitung sowie alle
mitgeltenden Unterlagen so auf, dass sie bei Bedarf zur
Verfügung stehen.
Übergeben Sie bei Auszug oder Verkauf die Unterlagen
an den Nachfolger.
1.2

Verwendete Symbole

Nachfolgend sind die im Text verwendeten Symbole er-
läutert.
a
Symbol für eine Gefährdung
– unmittelbare Lebensgefahr
– Gefahr schwerer Personenschäden
– Gefahr leichter Personenschäden
e
Symbol für eine Gefährdung
– Lebensgefahr durch Stromschlag
b
Symbol für eine Gefährdung
– Risiko von Sachschäden
– Risiko von Schäden für die Umwelt
i
Symbol für einen nützlichen zusätzlichen
Hinweis und Informationen
>
Symbol für eine erforderliche Aktivität
Bedienungsanleitung ecoCOMPACT 0020031570_05
1.3
Diese Bedienungsanleitung gilt ausschließlich für Geräte
mit folgenden Artikelnummern:
- 0010009340
- 0010009341
- 0010009342
- 0010009343
- 0010009344
- 0010009345
- 0010009346
- 0010009347
Nr. 0020031569 - 0010009348
- 0010009349
- 0010009350
Nr. 0020031571 Die Artikelnummer Ihres Geräts entnehmen Sie bitte
dem Typenschild.
1.4
Mit der CE-Kennzeichnung wird dokumentiert, dass die
Geräte gemäß dem Typenschild die grundlegenden An-
forderungen der einschlägigen Richtlinien erfüllen.
Mit der CE-Kennzeichung bestätigen wir als Geräteher-
steller, dass die Sicherheitsanforderungen gemäß § 2 7.
GSGV erfüllt sind und dass das serienmäßig hergestellte
Gerät mit dem geprüften Baumuster übereinstimmt.
1.5
Das Typenschild an der Isolierschale des Warmwasser-
speichers angebracht.
>
Nehmen Sie die Blende unter der Schaltkasten-Tür
ab.
Abb. 1.1 Typenschild (Muster)
1 Serial-Nummer
2 Typbezeichnung
3 Bezeichnung der Typzulassung
4 Technische Daten des Gerätes
Hinweise zur Dokumentation 1
Gültigkeit der Anleitung

CE-Kennzeichnung

Typenschild

VSC 126/3-5 140-HL
ecoCOMPACT
Type C13x, C33x, C43x, C53x, C83x, C93x, B23, B23P, B33, B33P
DE, cat. I2ELL
2E, G20 - 20 mbar
P (40/30 °C) = 4,7 - 15,2 kW
P (50/30 °C) = 4,6 - 14,9 kW
P (80/60 °C) = 4,3 - 14,0 kW
Q = 4,4 - 14,3 kW (Hi)
Tmax = 85 °C
PMS = 3 bar
NOx Class 5
PMW = 10 bar
Vs = 100 l
Speicherladung P = 16,0 kW
N = 1,6
L
230 V ~ 50 Hz 90 W IPX4D
BED 92/42 ****
008510
Q = 16,3 kW (Hi)
CE-0085BR0331
D = 22
3
