Statusanzeigen

2
1

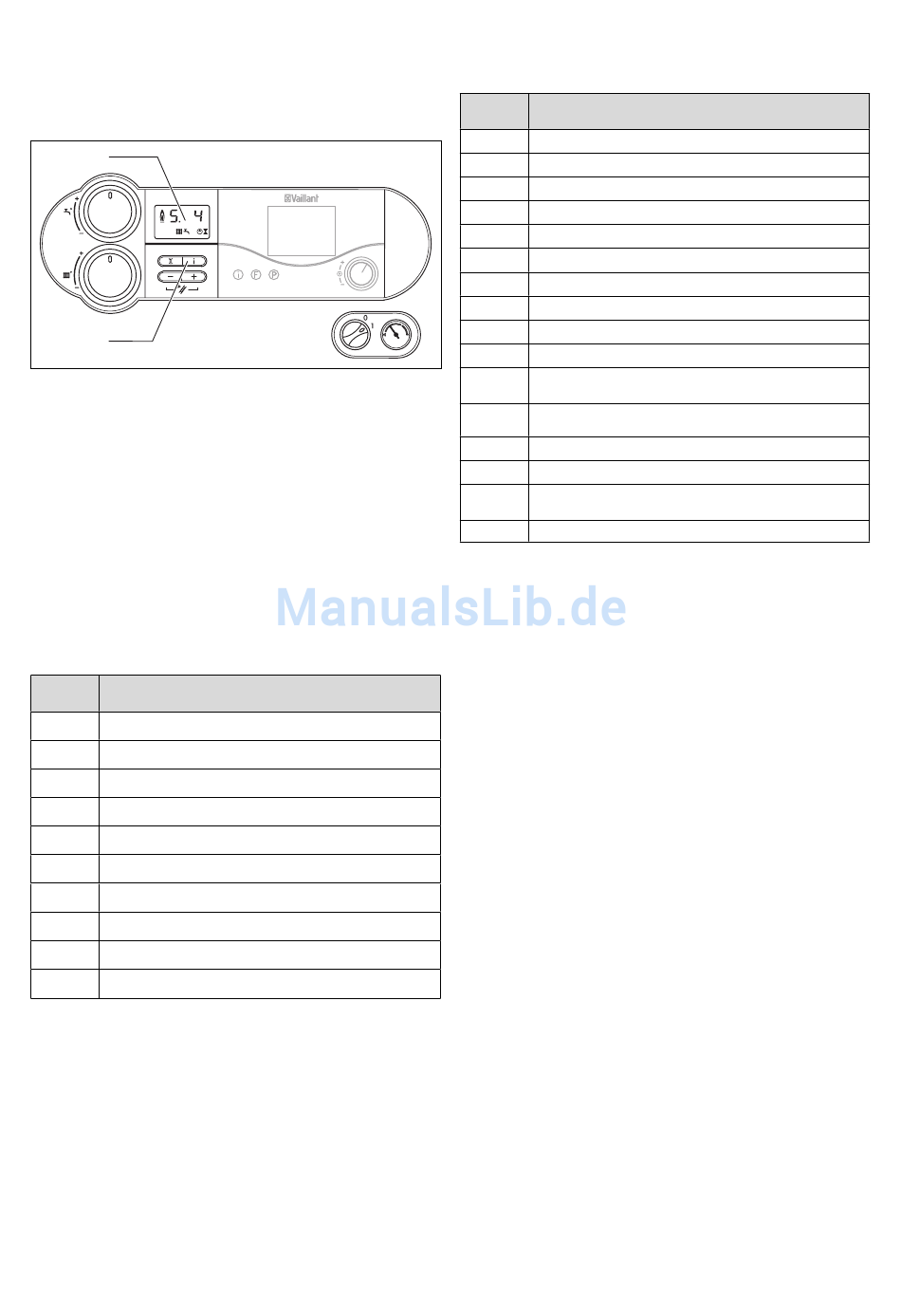

Abb. 4.11 Statusanzeigen
Die Statusanzeige liefert Ihnen Informationen über den
Betriebszustand Ihres Gerätes.
> Aktivieren Sie die Statusanzeigen durch Betätigen der
Taste „i" (1).
Im Display (2) erfolgt nun die Anzeige des jeweiligen
Statuscodes, z. B. „S. 4" für Brennerbetrieb. Die Bedeu-
tung der wichtigsten Statuscodes können Sie aus der
unten stehenden Tabelle entnehmen.
In Umschaltphasen, z. B. bei Wiederanlauf durch Aus-
bleiben der Flamme, wird kurzzeitig die Statusmeldung
„S." angezeigt.
> Schalten Sie das Display durch nochmaliges Drücken
der Taste „i" (1) wieder in den Normalmodus zurück.
Anzeige Bedeutung
Anzeigen im Heizbetrieb
S. 0 Kein Wärmebedarf
S. 1 Gebläseanlauf
S. 2 Wasserpumpenvorlauf
S. 3 Zündvorgang
S. 4 Brennerbetrieb
S. 5 Gebläse- und Wasserpumpennachlauf
S. 6 Gebläsenachlauf
S. 7 Wasserpumpennachlauf
S. 8 Verbleibende Brennersperrzeit nach Heizbetrieb
Tab. 4.1 Statuscodes und ihre Bedeutung (Fortsetzung siehe
nächste Seite)
Bedienungsanleitung ecoCOMPACT 0020031570_05
Anzeige Bedeutung
Anzeigen bei Speicherladung
S.20 Speichertaktbetrieb aktiv
S.21 Gebläseanlauf
S.23 Zündvorgang
S.24 Brennerbetrieb
S.25 Gebläse- und Wasserpumpennachlauf
S.26 Gebläsenachlauf
S.27 Wasserpumpennachlauf
S.28 Brennersperre nach Speicherladung
bar
Anzeigen von Anlageneinflüssen
Raumthermostat blockiert Heizbetrieb
S.30
(Regler an Klemmen 3-4-5)
Sommerbetrieb aktiv oder eBUS-Regler oder
S.31
Einbautimer blockiert Heizbetrieb
S.32 Einfrierschutz Wärmetauscher aktiv
S.34 Frostschutzbetrieb aktiv
Stetigregler/Raumthermostat blockiert Heizbetrieb
S.36
(Sollwert < 20 °C)
S.41 Anlagendruck zu hoch
Tab. 4.1 Statuscodes und ihre Bedeutung (Fortsetzung)
4.8 Störungsbehebung
Sollten sich beim Betrieb Ihres Gas-Kompaktgerätes
Probleme ergeben, können Sie die folgenden Punkte
selbst überprüfen:
Kein warmes Wasser, Heizung bleibt kalt; Gerät geht
nicht in Betrieb:
– Sind der gebäudeseitige Gasabsperrhahn in der Zulei-
tung und der Gasabsperrhahn am Gerät geöffnet
(siehe Abschnitt 4.2)?
– Ist die Kaltwasserversorgung gewährleistet
(siehe Abschnitt 4.2)?
– Ist die gebäudeseitige Stromversorgung eingeschal-
tet?
– Ist der Hauptschalter am Gas-Kompaktgerät einge-
schaltet (siehe Abschnitt 4.3)?
– Ist der Drehknopf am Gas-Kompaktgerät nicht bis zum
linken Anschlag gedreht, also auf Frostschutz gestellt
(siehe Abschnitt 4.4 und 4.5)?
– Ist der Fülldruck der Heizungsanlage ausreichend
(siehe Abschnitt 4.8.1)?
– Ist Luft in der Heizungsanlage (siehe Abschnitt 4.8.4)?
– Liegt eine Störung beim Zündvorgang vor
(siehe Abschnitt 4.8.2)?
Warmwasserbetrieb störungsfrei; Heizung geht nicht
in Betrieb:
– Liegt überhaupt eine Wärmeanforderung durch die ex-
ternen Regler (z. B. durch Regler Typ VRC) vor
(siehe Abschnitt 4.7)?
Bedienung 4
