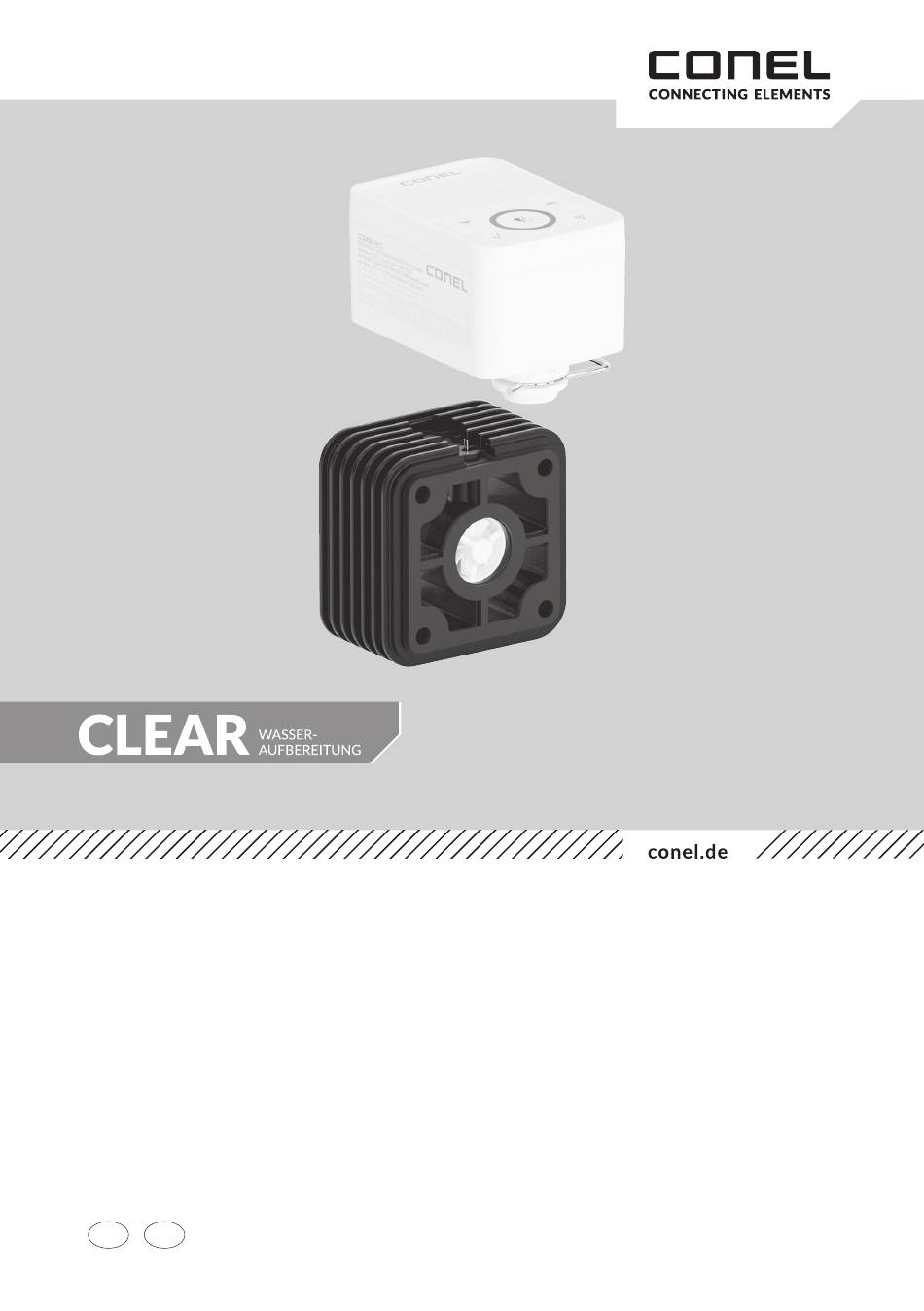

- Seite 1 CLEAR PRO CONEL NACHRÜST-LECKAGESCHUTZ MULTICONTROL 3/4“ - 1 1/4“ MONTAGE- UND BETRIEBSANLEITUNG CLEAR PRO CONEL RETROFIT LEAKAGE PROTECTION MULTICONTROL 3/4“ - 1 1/4“ OPERATING INSTRUCTIONS...
- Seite 2 BEDIENUNG AM GERÄT (DISPLAY) BEDIENUNG MIT DER CLEAR PRO APP 9.1 Installation der CLEAR PRO APP 9.2 Registrierung 9.3 WLAN-Verbindung herstellen 9.4 Einwahl bei CONEL Connect 9.5 Profile und Selbstlernphase 9.6 Geräte verknüpfen 9.7 Modus Fernbedienung 9.8 Bedienung und Einstellung 9.9 Einstellungsbereich...
- Seite 3 VERWENDUNGSBEREICH Der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ ist ein effektives Schutz- system und wird in Kombination mit den Hauswasserstationen CLEAR PRO RD, den Rückspülfiltern CLEAR PRO R sowie den Kerzenfiltern CLEAR PRO K und CLEAR PRO KD als Armatur für Trinkwas- serinstallationen nach DIN 3553 und DIN 1988 verwendet.
- Seite 4 Metallische Werkstoffe erfüllen die Anforderungen der DIN 50930-6 („Beeinflussung der Trinkwasser- beschaffenheit“) und die Bewertungsgrundlage für metallene Werkstoffe, kurz: UBA BWGL-Metalle, des Umweltbundesamtes. AUSFÜHRUNG Der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ ist ein Schutzsystem (Abb. 5.1) mit: / MultiControl [a] / Leckageschutz-Modul [b] / Kabelbaum mit Reed-Kontakt [d] / Austausch-Abdeckung [e] für alle...
- Seite 5 MONTAGE 6.1 VORBEREITUNG MONTAGE LECKAGESCHUTZ-MODUL / der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ [b] wird zwischen den in der Trinkwasserleitung eingebauten Anschluss- flansch [a] und den Filter [c] eingebaut, siehe Installationsbeispiel (Abb. 6.1) oder zwischen den Anschlussflansch einer Einzel- bzw.
- Seite 6 6.2.2 MONTAGE DES LECKAGESCHUTZ-MODULS ZWISCHEN ENTHÄRTUNGSANLAGE UND FILTER Abb. 6.2.2 Abb. 6.2.3 Die justierbare Wandstütze [h] mit dem beigefügten Material (je 2 Stück Dübel, Stockschrauben, Scheiben und Sechskantmuttern) zur Stabilisierung tragfähig und sicher an der Wand befestigen (Abb. 6.2.2 / Abb. 6.2.3 - dargestellt ist hier die CLEAR PRO SOFT) und Abstand einstellen: Maß...
- Seite 7 6.3 VORBEREITUNG MONTAGE MULTICONTROL Abb. 6.3: die seitliche Abdeckung [g] abnehmen die rückseitige Abdeckung [L] durch leichten Druck auf die seitlichen Rastnasen heraus clipsen und abnehmen die Befestigungsklammer [i] entfernen der Absperrgriff [k] ist nun freigelegt Abb. 6.3 Abb. 6.4: den Absperrgriff [k] ohne Drehbewegung in Pfeilrichtung herausziehen Absperrgriff [k] dauerhaft in der Nähe der...
- Seite 8 Spalt zwischen Verkleidung [h] und Multi- Control [a] platziert wird Abb. 6.7 Abb. 6.8: Klammer [a] zwecks Fixierung ein- clipsen im Lieferumfang enthaltene Aus- tausch-Abdeckung [b] einsetzen, um das Gehäuse des Nachrüst- Leckageschutzes CLEAR PRO CONEL MultiControl zu schließen Abb. 6.8...
- Seite 9 6.5 ANSCHLÜSSE AN DER MULTICONTROL Abb. 6.9: der CLEAR PRO CONEL Nachrüst- Leckageschutz Multi-Control 3/4“ - 1 1/4“ [a] verfügt über folgende Anschlüsse: LAN [c], mit Staubkappe geschützt USB-C [d] Abb. 6.9 Abb. 6.10: USB-C-Kabel [e] einstecken, um das Gerät mit Strom zu versorgen Abb.
- Seite 10 MULTICONTROL 7.1 STEUERUNG Der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ wird gesteuert über den Controller, die MultiControl. Sie beinhaltet folgende Elemente: DISPLAY DOWN-BUTTON UP-BUTTON VENTIL-BUTTON WLAN-BUTTON OK-BUTTON 7.2 SYMBOLE Symbole können als Zustands- oder Shortcutanzeigen dienen. ZUSTANDSANZEIGEN geben Aufschluss über die Konnektivität und die Art der Spannungsversorgung.
- Seite 11 BEDIENUNG AM GERÄT (DISPLAY) Im Display des CLEAR PRO CONEL Nachrüst-Leckageschutzes Multi Control 3/4“ - 1 1/4“ erscheint die Startseite als Top Level (Abb. 8.1) durch Betäti gigung des UP-BUTTONs vom Top Level aus gelangt man zur INFO-Ebene Abb. 8.1 mit den Status-Anzeigen (Abb.
- Seite 12 mit dem OK-BUTTON wird vom Top Level (Abb. 8.3) aus das Hauptmenü (Abb. 8. 4) geöff net Abb. 8.3 aus dem Hauptmenü (Abb. 8.4) wird die Auswahl durch Betäti gung des UP- oder des DOWN-BUTTONS getroff en Abb. 8.4 Bestäti gung der Auswahl mit OK-BUTTON (Abb.
- Seite 13 BEDIENUNG MIT DER CLEAR PRO APP 9.1 INSTALLATION DER CLEAR PRO APP Der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ wird mittels WLAN- Router über die CLEAR PRO APP gesteuert. Zur Installation wählen Sie zwischen den beiden nachfolgenden Möglichkeiten (Abb. 9.1):...
- Seite 14 CLEAR PRO APP gesteuert wird. 9.3 WLAN-VERBINDUNG HERSTELLEN Der CLEAR PRO CONEL Nachrüst-Leckageschutz Multi Control 3/4“ - 1 1/4“ verfügt über einen AccessPoint (AP), der ein eigenes WLAN-Netz erzeugt. Die CLEAR PRO APP tritt diesem Netz bei und das Gerät kann dann mit einem WLAN-Netz nach Wahl verbunden werden.
- Seite 15 Bedarf reakti viert werden! 9.4 EINWAHL BEI CONEL CONNECT Der CLEAR PRO CONEL Nachrüst-Leckageschutz Multi Control 3/4“ - 1 1/4“ wurde registriert und mit dem WLAN-Netz verbunden. Zur Bedienung über die CLEAR PRO APP diese starten und den WIFI-BUTTON unten links auf dem Startbildschirm betäti gen (Abb.
- Seite 16 9.5 PROFILE UND SELBSTLERNPHASE In der Selbstlernphase ist das werksseiti g eingestellte Profi l „Anwesend“ akti v, um jederzeit einen wirksamen Leckageschutz zu gewährleisten. Sperrt der CLEAR PRO CONEL Nachrüst- Leckageschutz Multi Control 3/4“ - 1 1/4“ ab, wird die Selbstlernphase unterbrochen.
- Seite 17 9.6 GERÄTE VERKNÜPFEN Die perfekte Ergänzung zu dem CLEAR PRO CONEL Nachrüst-Leckageschutz Multi Control 3/4“ - 1 1/4“ ist der CLEAR PRO CONEL Bodensensor, der per Funk als Schnellwarnsystem fungiert. Abb. 9.15: Menü „Verknüpft e Geräte“ wählen und Butt on „+ Gerät verknüpfen“ betäti gen...
- Seite 18 9.7 MODUS FERNBEDIENUNG In Ausnahmefällen (z. B. dann, wenn kein WLAN-Netz zur Verfügung steht) lässt sich der CLEAR PRO CONEL Nachrüst-Leckageschutz Multi Control 3/4“ - 1 1/4“ über den AccessPoint via CLEAR PRO APP steuern AccessPoint akti vieren zum Verbinden der CLEAR PRO APP mit dem CLEAR PRO CONEL Nachrüst-Leckageschutz Multi Control...
- Seite 19 9.9 EINSTELLUNGSBEREICH In der folgenden Tabelle sind die wichtigsten Begriffe des Einstellungsbereiches des CLEAR PRO CONEL Nachrüst-Leckageschutzes MultiControl 3/4“ - 1 1/4“ in der CLEAR PRO APP erläutert. Zum besseren Verständnis sind Beispiele aufgeführt. Erklärungen und Einstellungsmöglichkeiten Benutzerprofil ab Werk Die individuelle Einstellung des CLEAR PRO CONEL Nachrüst-Leckageschutzes...
- Seite 20 Werk Hier können Sie als Anwender die Zeitspanne, in der ein gewähltes Profil aktiv ist, festlegen. Nach Ablauf der gewünschten Zeit kehrt der CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ zum Profil Anwesend zurück. Die Einstellungsmöglichkeiten reichen von 1 Stunde bis hin zu 28 Tagen. Die Zeitangabe erfolgt immer in Stunden.
- Seite 21 NOT-AUF-FUNKTION Die Not-Auf-Funktion ermöglicht eine manuelle Entsperrung des CLEAR PRO CONEL Nachrüst- Leckageschutzes MultiControl 3/4“ - 1 1/4“, z. B. bei fehlender Energieversorgung durch Stromausfall oder durch fehlende bzw. leere Batterien. für die Not-Auf-Funktion wird der bei der Montage der MultiControl entnommene Absperrgriff (siehe Kapitel 6.3) als Werkzeug benötigt...
- Seite 22 Absperrgriff [g] in Pfeilrichtung um 90° drehen bis zum Anschlag Abb. 10.3 Abb. 10.4: dass die Not-Auf-Funktion des CLEAR PRO CONEL Nachrüst- Leckageschutzes MultiControl 3/4“ - 1 1/4“ betätigt und das Gerät manuell entsperrt wurde, wird durch die dargestellte Stellung des Absperrgriffs [g] angezeigt...
- Seite 23 Batterie 4 x LR6 (AA) Schutzart IP21 Standard-Funkprotokoll 2,4 GHz WLAN Durchflussleistung der CLEAR PRO CONEL Hauswasserstationen / Rückspülfilter / Kerzenfilter nach DIN 3553 DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) CLEAR PRO CONEL ..RD / KD...
- Seite 24 ABMESSUNGEN LECKAGESCHUTZ-MODUL MULTICONTROL Abb. 12.1...
- Seite 25 ERSATZTEILE UND ZUBEHÖR Abb. 13.1 Ersatzteile zum CLEAR PRO CONEL Nachrüst-Leckageschutz MultiControl 3/4“ - 1 1/4“ Pos. Bezeichnung CLEAR PRO CONEL Turbine YSK233200910 CLEAR PRO CONEL Austausch MultiControl YSK233500900 CLEAR PRO CONEL MultiControl 3/4“ - 1 1/4“ Kabelbaum YSK233200942...
- Seite 27 OPERATION WITH CLEAR PRO APP 9.1 Installation of the CLEAR PRO APP 9.2 Registration 9.3 Establishing a WLAN connection 9.4 Dial up to CONEL Connect 9.5 Profiles and self-study phase 9.6 Linking devices 9.7 Remote control mode 9.8 Operation and setting 9.9 Setting range...
- Seite 28 / A shut-off valve must be installed in an upstream position! This allows the water supply to be interrupted during installation, maintenance or repair. / The CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ can be installed in all usual available potable water pipes.
- Seite 29 UBA BWGL-Metalle, of the Federal Environment Agency. DESIGN The CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ is a leakage protection system (Fig. 5.1) with: / MultiControl [a]...
- Seite 30 MOUNTING 6.1 PREPARING THE LEAKAGE PROTECTION MODULE / the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ [b] is installed between the connecting flange [a], which is installed in the potable water pipe, and the filter [c], see installation example (Fig.
- Seite 31 6.2.2 MOUNTING THE LEAKAGE PROTECTION MODULE BETWEEN WATER SOFTENER AND FILTER Fig. 6.2.2 Fig. 6.2.3 Securely fasten the adjustable wall support [h] to the wall with the enclosed material (2 dowels, hanger bolts, washers and hexagon nuts) for stabilisation. (Fig. 6.2.2 / Fig. 6.2.3 - the CLEAR PRO SOFT is shown here) and set the distance: Dimension A: Water softener CLEAR PRO SOFT: min.
- Seite 32 6.3 PREPARATION FOR MOUNTING MULTICONTROL Fig. 6.3: remove the side cover [g] clip out and remove the rear cover [h] by pressing lightly on the catches on the side remove the fastening clip [i] the shut-off handle [k] is now uncovered Fig.
- Seite 33 Fig. 6.8: Clip in clamp [a] to fix in place insert the replacement cover [b], included in the scope of delivery, to close the housing of the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“. Fig. 6.8...
- Seite 34 6.5 CONNECTIONS OF THE MULTICONTROL Fig. 6.9: the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ [a] has the following connections LAN [c], protected with plastic cap USB-C [d] Fig. 6.9 Fig. 6.10: plug in the USB-C cable [e] to power the device Fig.
- Seite 35 MULTICONTROL 7.1 CONTROL The CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ is controlled via the controller, the MultiControl. It contains the following elements: DISPLAY DOWN-BUTTON UP-BUTTON VALVE-BUTTON WLAN-BUTTON OK-BUTTON 7.2 SYMBOLS Symbols can serve as status or shortcut indicators.
- Seite 36 OPERATION AT THE UNIT (DISPLAY) in the display of the CLEAR PRO CONEL retrofi t leakage protecti on Multi Control 3/4“ - 1 1/4“ the start page appears as Top Level (Fig. 8.1) pressing the UP-BUTTON from the top level takes you to the INFO level with the status displays (Fig.
- Seite 37 the OK-BUTTON opens the main menu (Fig. 8. 4) from the Top Level (Fig. 8.3) Fig. 8.3 from the main menu (Fig. 8.4), the selecti on is made by pressing the UP or DOWN BUTTON Fig. 8.4 confi rm the selecti on with OK-BUTTON (Fig.
- Seite 38 Fig. 9.1 9.2 REGISTRATION To be able to control the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ with the CLEAR PRO APP, the unit must be registered. after starting the CLEAR PRO APP, press the CLEAR WiFi BUTTON at the bottom left of the start screen (Fig.
- Seite 39 / or with the CLEAR PRO APP. 9.3 ESTABLISHING A WLAN CONNECTION The CLEAR PRO CONEL retrofi t leakage protecti on Multi Control 3/4“ - 1 1/4“ has an AccessPoint (AP) that generates its own WLAN network. The CLEAR PRO APP joins this network and the unit can then be connected to a WiFi network of your choice.
- Seite 40 9.4 DIAL UP TO CONEL CONNECT The CLEAR PRO CONEL Multi Control leakage protecti on system has been registered and connected to the WLAN network. To operate via the CLEAR PRO APP, start it and press the WIFI-BUTTON at the bott om left of the start screen (Fig.
- Seite 41 During the self-learning phase, the factory-set profi le „Present“ is acti ve to ensure eff ecti ve leakage protecti on at all ti mes. If the CLEAR PRO CONEL retrofi t leakage protecti on Multi Control 3/4“ - 1 1/4“ locks out, the self-learning phase is interrupted.
- Seite 42 9.6 LINKING DEVICES The perfect complement to the CLEAR PRO CONEL retrofi t leakage protecti on Multi Control 3/4“ - 1 1/4“ is the CLEAR PRO CONEL fl oor sensor, which acts as a rapid warning system by wireless. Fig. 9.15: Select the menu „Linked devices“...
- Seite 43 9.7 REMOTE CONTROL MODE In excepti onal cases (e.g. when no Wi-Fi network is available), the CLEAR PRO CONEL retrofi t leakage protecti on Multi Control 3/4“ - 1 1/4“ can be controlled via the AccessPoint using the CLEAR PRO APP.
- Seite 44 9.9 SETTING RANGE The following table explains the most important terms of the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ setting area in the CLEAR PRO APP. Examples are listed for better understanding. Explanations and setting options...
- Seite 45 Example: The factory-set maximum possible flow of 3,000 l/h lasts for at least one minute - usually in the event of a pipe burst - then the CLEAR PRO CONEL retrofit 3000 l/h leakage protection MultiControl 3/4“ - 1 1/4“ immediately shuts off the pipe system.
- Seite 46 EMERGENCY OPEN FUNCTION The emergency open function enables manual unlocking of the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“, e.g. in the event of a lack of power supply due to a power failure or due to missing or empty batteries.
- Seite 47 90° until it stops Fig. 10.3 Fig. 10.4: that the emergency open function of the CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ has been actuated and the unit manually unlocked is indicated by the position of the shut-off handle [g] shown Fig.
- Seite 48 4 x LR6 (AA) Protection class IP21 Standard wireless protocol 2,4 GHz WLAN Flow rate of the CLEAR PRO CONEL domestic water units / backwash filter / cartridge filter according to DIN 3553 DN 20 (3/4“) DN 25 (1“) DN 32 (1 1/4“) CLEAR PRO CONEL ..
- Seite 49 DIMENSIONS LEAKAGE PROTECTION MULTICONTROL MODULE Fig. 12.1...
- Seite 50 SPARE PARTS AND ACCESSORIES Fig. 13.1 Spare parts for CLEAR PRO CONEL retrofit leakage protection MultiControl 3/4“ - 1 1/4“ Item Designation CLEAR PRO CONEL turbine YSK233200910 CLEAR PRO CONEL exchange MultiControl YSK233500900 CLEAR PRO CONEL MultiControl 3/4“ - 1 1/4“ cable harness...
- Seite 52 CONEL DER BESTE FREUND DES INSTALLATEURS. Montage- und Bedienanleitung CLEAR PRO CONEL MultiControl/1.0/07-23/© CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen dem Tag der Drucklegung. Technische Änderungen vorbehalten. Modell- und Produktansprüche können nicht geltend gemacht werden.
