- Seite 1 6721 Taupunkt-Wächter P2A-Software für testo 6721 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhalt 3 Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 Teil 1: testo 6721 Leistungsbeschreibung ................5 Inbetriebnahme ................... 8 Gerät montieren....................8 Gerät verdrahten ..................... 9 Gerät anschließen ..................11 Gerät parametrieren / abgleichen/analysieren ..........11 Produkt instand halten ................11 Tipps und Hilfe .................. -
Seite 4: Sicherheit Und Umwelt
- Nur Wartungs- und Instandhaltungsarbeiten durchführen, die in der Doku- mentation beschrieben sind. Dabei die vor gegebenen Handlungs schritte einhalten. Nur Original-Ersatzteile von Testo ver wenden. Umwelt schützen - Produkt nach Ende der Nutzungszeit an Testo senden. Wir sorgen für eine umwelt schonende Entsorgung. -
Seite 5: Teil 1: Testo 6721
6721 - Leistungsbeschreibung 5 6721 TesTo Leistungsbeschreibung Funktionen und Verwendung Das testo 6721 ist ein Taupunkt-Wächter für die Überwachung von Restfeuchte für folgende Einsatzbereiche: · Restfeuchteüberwachung in Druckluftanlagen, z. B. vor Pneumatikmaschinen · Überwachung von (Druckluft-)Kältetrocknern. · Überwachung von (Druckluft-)Membrantrocknern. -
Seite 6: Technische Daten
(B02) · Stromaufnahme: 50mA · Schnittstellen: Mini-DIN-Schnittstelle für Parame- Genauigkeit trierung / Abgleich / Analyse via testo P2A-Software · Taupunkttemperatur bei 25°C / 77°F Prozess- · Schaltausgänge: 2 x potenzialfrei, Schaltspannung 24 temperatur: VDC / VAC Schaltstrom 0,5A, wahlweise Verdrahtung ±4 K für >-30 °Ctd / >-22 °Ftd),... -
Seite 7: Produktbeschreibung

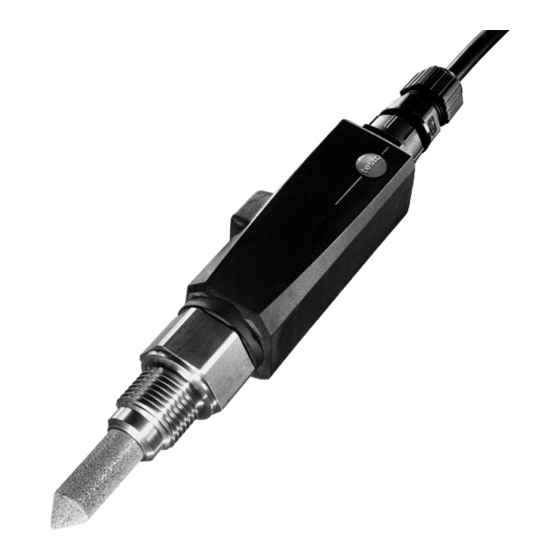

6721 - Produktbeschreibung 7 Produktbeschreibung Auf einen Blick Sensorschutz: Edelstahl-Sinterkappe. Ê Befestigung Sensorik-Baugruppe: Gewindestift. Ë Einschraubstutzen: G ½ (0555 6721-A01) bzw. NPT ½“ (0555 6721-A02). Ì Befestigung Gehäusedeckel: 2 Flachkopfschrauben. Í Steckerbuchse für Schaltkontaktstecker. Î Steckerbuchse für Externe Schnittstelle (Mini-DIN Testo), Verschluss-Stopfen. -
Seite 8: Inbetriebnahme
6721 - Inbetriebnahme Inbetriebnahme Gerät montieren Gerät am Prozess-Anschluss montieren: ã Bei Montage ohne Messkammer: Die Rohrabschnitte, an denen die Montage erfolgt, sind drucklos. Zur Gewährleistung der Dichtigkeit: Umwickeln Sie das Gewinde des Einschraubstutzens mit einem Dichtungsband (z. B. PTFE) oder legen Sie einen Kupfer- Dichtring (Innendurchmesser 21mm) ein. -
Seite 9: Gerät Verdrahten
Ï Nur am Seckskant (Schlüsselweite 27) Kraft anwenden! Gerät verdrahten Im Lieferumfang des testo 6721 ist der passende Stecker enthalten, an dem kundenseitig ein Kabel angelötet werden kann. Alternativ kann das 5m lange Zubehörkabel mit fertig konfektionierten Stecker verwendet werden... - Seite 10 6721 - Inbetriebnahme Leitungsenden an den Stiften im Stecker- Unterteil anlöten: Í Über die beiden Schalt kontakte können zwei getrennte Schaltpunkte realisiert werden, die jeweils als Öffner (1-3, 9-5) oder Schließer (1-2, 9-6) auslegbar sind Î Belegung der Stifte 1 Wurzel / Pol Schaltkontakt 1 2 Schließer Schaltkontakt 1...
-
Seite 11: Gerät Anschließen
6721 - Produkt instand halten 11 Gerät anschließen Schaltkontaktstecker mit Gerät verbinden: ã Schaltkontaktstecker auf der Anschlussbuchse des Geräts befestigen (Steckverbindung mit Drehsicherung). Gerät parametrieren / abgleichen/analysieren Parametrierung, Abgleich und Analyse erfolgen über die P2A-Software, siehe „Teil 2: testo P2A-Software“. -
Seite 12: Tipps Und Hilfe
- Grenzwerte und Hysterese mit P2A-Software testen - Abgleichhistorie mit P2A-Software ansehen: Fehlabgleich? Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt daten siehe Rückseite dieses Dokuments oder Internetseite unter: www.testo.com Zubehör und Ersatzteile Bezeichnung Artikel-Nr. -
Seite 13: Teil 2: Testo P2A-Software Leistungsbeschreibung
Die P2A-Software (0554 6020) dient zur Parametrierung, zum Abgleich und zur Analyse von Testo-Messumformern. Es gilt: • Wird ein Testo-Messumformer nachgekauft (ist also jünger als die vorhandene P2A Software Version), ist ein Software Update nötig. • Das kostenlose Upgrade finden sie auf der testo Homepage www.testo.com unter den produktspezifischen Downloads. -
Seite 14: Erste Schritte
2. Folgen Sie den Anweisungen des Installationsassistenten. 3. Klicken Sie zum Beenden der Software-Installation auf [Fertig stellen]. P2A-Software Update â 1. Das P2A-Software-Upgrade finden sie auf der testo Webseite www.testo. com unter den produktspezifischen Downloads. P2A-Software-Upgrade herunterladen und abspeichern. 2. Datei P2A upgrade.exe starten. -
Seite 15: Software Starten
Windows® 8 > Auf [Start] | rechte Maustaste | Search | Im Suchfeld den Namen der Anwendung eingeben | P2A-Software klicken. (Doppelklick linkeMaustaste). Windows® 10 > Auf [Start] | Alle Apps | Testo | P2A Software klicken. (Doppelklick linke Maustaste). -
Seite 16: Produktbeschreibung
P2A-Software - Produktbeschreibung Produktbeschreibung Bedienoberfläche Menüleiste. Ê Werkzeugleiste. Ë Datei-Liste: Liste aller Geräte- / Parameter dateien. Ì Datei-Symbole : Gerätedatei, Verbindung zum Gerät ist nicht hergestellt. : Gerätedatei, Verbindung zum Gerät ist hergestellt. : Parameterdatei. Dateibezeichnungen · Gerätedateien: „[Typ] [Seriennummer].cfm“, Dateibezeichnungen können nicht geändert werden. -
Seite 17: Produkt Verwenden
P2A-Software - Produkt verwenden 17 Produkt verwenden Verbindung zum Gerät herstellen: â Es können mehrere Geräte an den PC angeschlossen und über die P2A- Software verwaltet werden, es ist jedoch immer nur eine Verbindung aktiv. Auch nicht verdrahtete Geräte können zur Parametrierung / zum Abgleich an die P2A-Software angeschlossen werden. -
Seite 18: Parameterdatei Öffnen
P2A-Software - Produkt verwenden Parameterdatei öffnen: â Alle im Standard-Verzeichnispfad abgelegten Parameterdateien werden beim Starten der Software automatisch in der Datei-Liste angezeigt. Es können auch in anderen Verzeichnissen abgelegte Parameterdateien geöffnet werden. Nur im Standard-Verzeichnis gespeicherte Parameterdateien können in ein Gerät geladen werden! - Seite 19 P2A-Software - Produkt verwenden 19 1-Punkt-Abgleich durchführen: â Es kann ein 1-Punkt-Abgleich (Offset) durchgeführt werden. Als Referenz- Messgerät bei Taupunkttemperaturen <0°Ctd empfiehlt sich ein Taupunktspiegel. Auf Schaltfläche Messumformer abgleichen klicken. Referenz-Messgerät und abzugleichendes Gerät den gleichen, konstanten Bedingungen aussetzen und Angleichzeit abwarten.
-
Seite 20: Tipps Und Hilfe
Messumformer analysieren/testen werden. · Werksreset duchführen: Auf Werksreset durchführen klicken > Auf klicken. Falls wir Ihre Frage nicht beantworten konnten: Wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontakt daten finden Sie im Garantieheft oder im Internet unter: www.testo.com... - Seite 22 Testo SE & Co. KGaA Celsiusstr. 2 79822 Titisee-Neustadt Germany Tel.: +49 7653 681-0 E-Mail: info@testo.de www.testo.com 0970 6720 de 06 0970 6720 de 05...
