Bühler technologies TC-Kit Kurzanleitung Seite 5

TC-Kit (+)

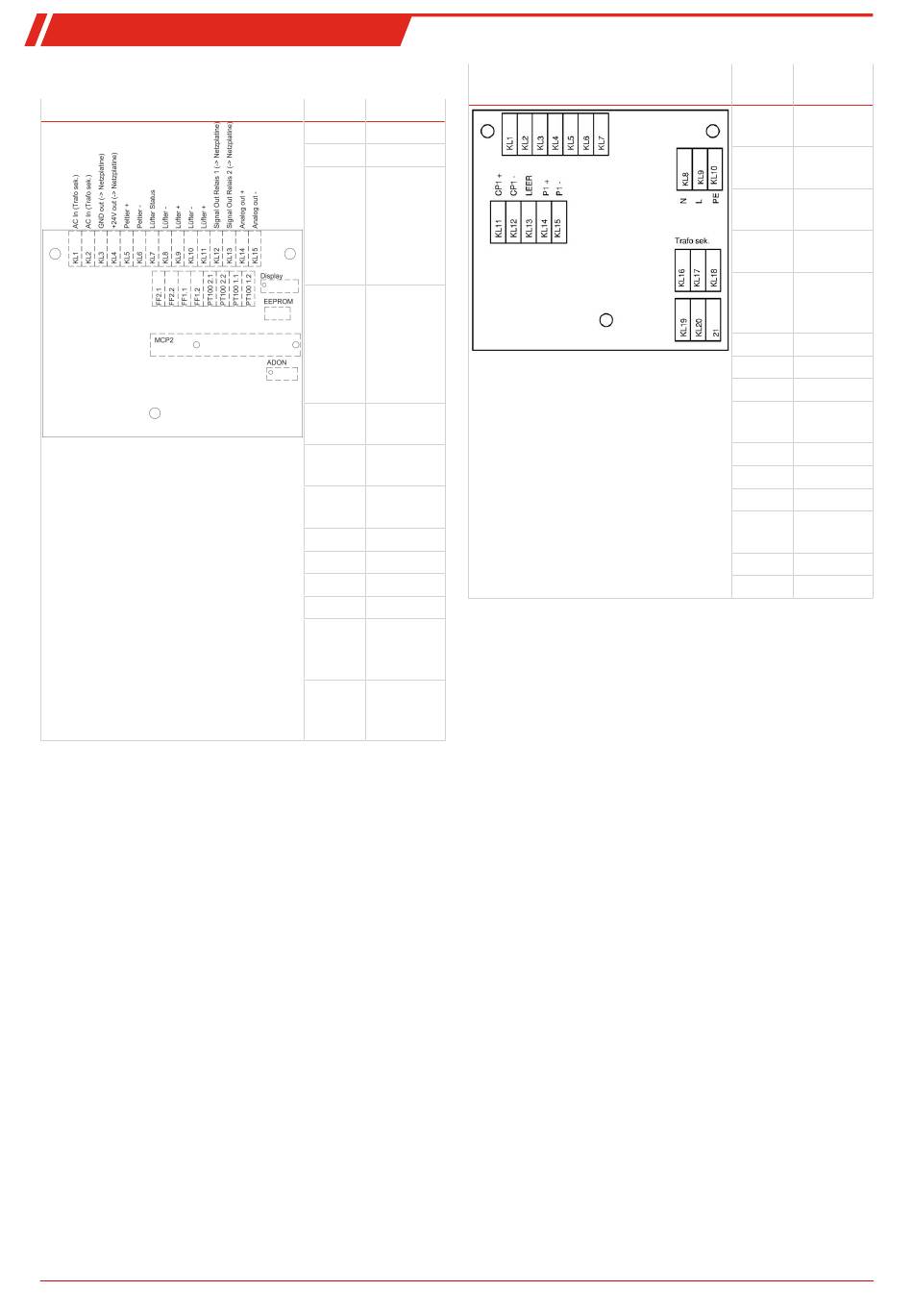

4.5.1 Anschlusspläne
Reglerplatine
BX440028 ◦ 06/2023
Klemme Funktion
1 +24V DC In
2 GND In
3 Verbin-
dung zu
Netz- und
Erweite-
rungsplati-
ne
4 Verbin-
dung zu
Netz- und
Erweite-
rungsplati-
ne
14 Analogaus-
gang +
15 Analogaus-
gang -
Feuchte-
fühler
FF1.1 braun
FF1.2 weiß
FF2.1 braun
FF2.2 weiß
PT100 2.1 Pt100 be-
heizte Lei-
tung
PT100 Pt100 be-
2.2 heizte Lei-
tung
Netzplatine (Option
Erweiterungsmodul 24 V)
Bühler Technologies GmbH
Klemme 24 V
Statusaus-
gang
5 Status
n.o. / weiß
6 Status
com. / gelb
7 Status
n.c. / rot
Span-
nungsver-
sorgung
8 GND
9 +24 V
10 -
Kondensat-
pumpe (CP)
11 +24 V
12 GND
13 -
Messgas-
pumpe (P1)
14 +24 V
15 GND
5
