UFO Nova Betriebsanleitung
Verwandte Anleitungen für UFO Nova
Inhaltszusammenfassung für UFO Nova

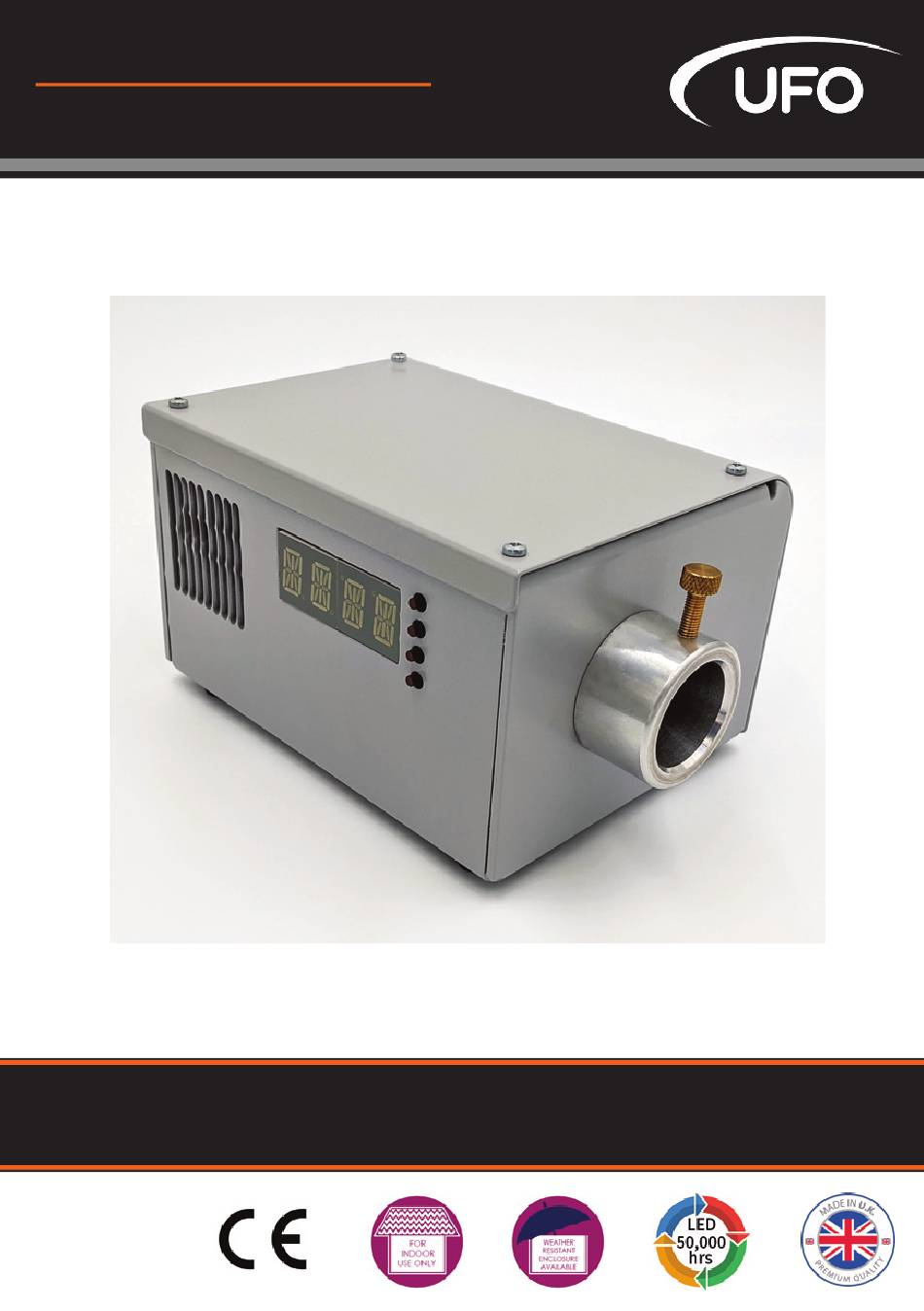

- Seite 1 BETRIEBSANLEITUNG Nova Mini Projektor Rev: C4 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN UL-ZULASSUNG BEANTRAGT...
-
Seite 2: Einführung
Betrieb - Details zur Programmierung und Einrichtung des Projektors Wartung - Wartungsprotokoll, Fehlerdiagnose, technische Spezifikation BETRIEBSANLEITUNG FÜR FOLGENDE MODELLE UFO NOVA MINI-65 DMX, UFO NOVA MINI-40 DMX , UFO NOVA MINI-30 DMX UFO NOVA MINI-65 DMX-R, UFO NOVA MINI-40 DMX-R , UFO NOVA MINI-30 DMX-R WICHTIG Dieses Produkt muss gemäß... -
Seite 3: Stromversorgung
Dieser Projektor wird mit einer separaten Montageplatte geliefert. Bei Verwendung der Mon- tageplatte bitte die mitgelieferte Montageanleitung beachten. STROMVERSORGUNG Der Nova Mini-Projektor wird über ein 24-V-DC-Tischnetzteil mit Strom versorgt. Dieses Netzteil ist ein IEC-Eingangsgerät, das mit entsprechendem Netzkabel für britische, europäische und US- amerikanische Stromnetze geeignet ist. -
Seite 4: Anschlüsse
Stecker 1, 2 & 3 Pin 1 = Erde die gleiche Funktion wie Stecker 1, 2 & 3 des 5-poligen XLR. Neben den Standard XLR Steckverbindern hat der Nova Mini auch RJ45 Stecker, die ebenfalls DMX Steuerung bieten. Details s.u.: Pin Nr: Weiß... -
Seite 5: Betrieb
DMX Kabel verbundenen Projektoren. Die Farbabläufe des Masters werden mit einer RF Fernbedienung gesteuert, und der Slave imitiert wieder den Masterprojektor. DMX MODUS In diesem Modus kann der Projektor (in DMX Einstellung) entweder von einem anderen Nova in Mastermodus oder einer DMX-Steuerung gesteuert werden. UFO LICHT... -
Seite 6: Nova Mini Fernbedienung
BETRIEB NOVA MINI FERNBEDIENUNG Beschreibung Details Anmerkungen Leistung 2 x AAA Batterien Im freien Raum gemessen, kann durch Hindernisse Reichweite 30 Meter oder andere RFGeräte abgeschwächt werden Frequenz 2,4GHz Zugelassen für Betrieb in UK, Europa und USA BATTERIEN Wenn der Projektor wie oben beschrieben betriebs- bereit ist, die Klappe an der Rückseite der Fernbe-... -
Seite 7: Betrieb Fernbedienung
3 Sekunden Taste 5 drücken und halten, der Projektor wird neunmal blinken zur Bestätigung, dass die Fernbedienung vom Projektor getrennt ist. Hinweis: Beim Steuern mehrerer Projektoren mit nur einer Fernbedienung verlieren sie allmählich die Synchronisation (Ungleichmäßigkeit des Farbzyklus). UFO LICHT... -
Seite 8: Fernbedienung - Modi Und Funktionen
Helligkeit – Die Helligkeit kann in jedem Modus mit den Tasten 6 und 7 erhöht oder verringert werden Zyklusgeschwindigkeit– Die Drehzahl des Farbzyklus in den Modi 3 bis 14 kann mit den Tasten 5 & 8 justiert werden NOVA MINI BETRIEBSANLEITUNG... -
Seite 9: Fernbedienung - Reichweitentest
Hinweis: Wenn ein Projektor mit mehr als einer Fernbedienung ausgestattet ist, kann es zu einer Verringerung der Reichweite kommen, wenn beide (oder mehrere) Fernbedienungen gleichzeitig verwendet werden. Beschreibung Datum Max. Reichweite Fernbedienung 1 Fernbedienung 2 Fernbedienung 3 Tote Bereiche UFO LICHT... -
Seite 10: Programmieren
BETRIEB PROGRAMMIEREN NOVA MINI BETRIEBSANLEITUNG... - Seite 11 BETRIEB PROGRAMMIEREN HINWEIS FUNKELEFFEKTE Beim Nova Mini kann keine Funkelscheibe installiert werden. Wahl der Funkeloptionen im Steuerungsmenü hat keinen Effekt bei diesem Projektor. UFO LICHT...
-
Seite 12: Eigenständiger Betrieb
Zeigt Farbe für einstellbare Zeitspanne (Display Überblendender Farbwechsel Timer) und blendet dann langsam zur nächsten der Farben 2,3,4,5,6,7 Farbe über Zeigt Farbe für einstellbare Zeitspanne (Display Überblendender Farbwechsel Timer) und blendet dann langsam zur nächsten der Farben 1,2,3,4 Farbe über NOVA MINI BETRIEBSANLEITUNG... -
Seite 13: Betrieb Dmx Kanäle
BETRIEB BETRIEB DMX KANÄLE Der Nova Aqua DMX belegt 6 Kanäle s.u. Kanal Funktion Werte 05 aus / 6255 min. bis max. Grün 05 aus / 6255 min. bis max. Blau 05 aus / 6255 min. bis max. Weiß 05 aus / 6255 min. bis max. -
Seite 14: Anleitung Zur Wartung
Das äußere Gehäuse des Projektors kann heiß werden - ihn von allen brennbaren Materialien fernhalten und NICHT in einem Umkreis von 200 mm einer brennbare Oberfläche aufstellen. • Der Projektor darf nicht ohne das Faserbündel in Betrieb genommen werden. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung NOVA MINI BETRIEBSANLEITUNG... -
Seite 15: Fehlerdiagnose
Netzteil defekt NetzteilAusgabe prüfen / Netzteil ersetzen LCD Anzeige des Pro jektors leuchtet nicht Projektor defekt UFO kontaktieren Falls der ProgrammModus auf „REMO“ Projektor gibt kein gestellt ist, wurde der Projektor evtl. per Das Array mit der Fernbedienung anschalten Licht, aber LCD Fernbedienung ausgeschaltet Anzeige des Projek... -
Seite 16: Technische Daten
Versorgungsspannung 90264Vac Netzbetriebsstrom 0,2A @ 240Vac VA Netzbemessungs 50VA spannung Externes Netzteil Meanwell, 24V, 2,5A, 60W Lüfter Sunon, 80mm, 22dBA Frequenz 2,4GHz RFFernbedienung Reichweite 30 Meter, je nach Umgebung RFFernbedienung Leistung RFFernbedienung 2 x AAA Batterien (mitgeliefert) NOVA MINI BETRIEBSANLEITUNG... - Seite 17 HINWEIS UFO LICHT...
- Seite 18 HINWEIS NOVA MINI BETRIEBSANLEITUNG...
- Seite 19 HINWEIS UFO LICHT...
-
Seite 20: Vereinigtes Königreich
BAUEN INSTALLIEREN Vereinigtes Königreich • Vereinigte Staaten • Deutschland Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland +44 (0)1890 883416...
