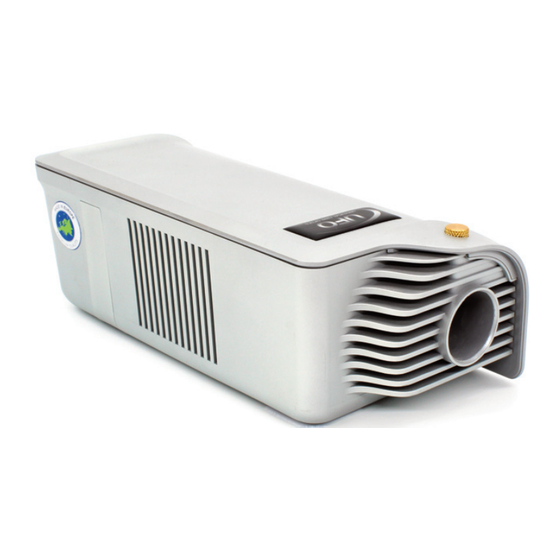

UFO Luna Betriebsanleitung
Slp projektor
Verwandte Anleitungen für UFO Luna
Inhaltszusammenfassung für UFO Luna

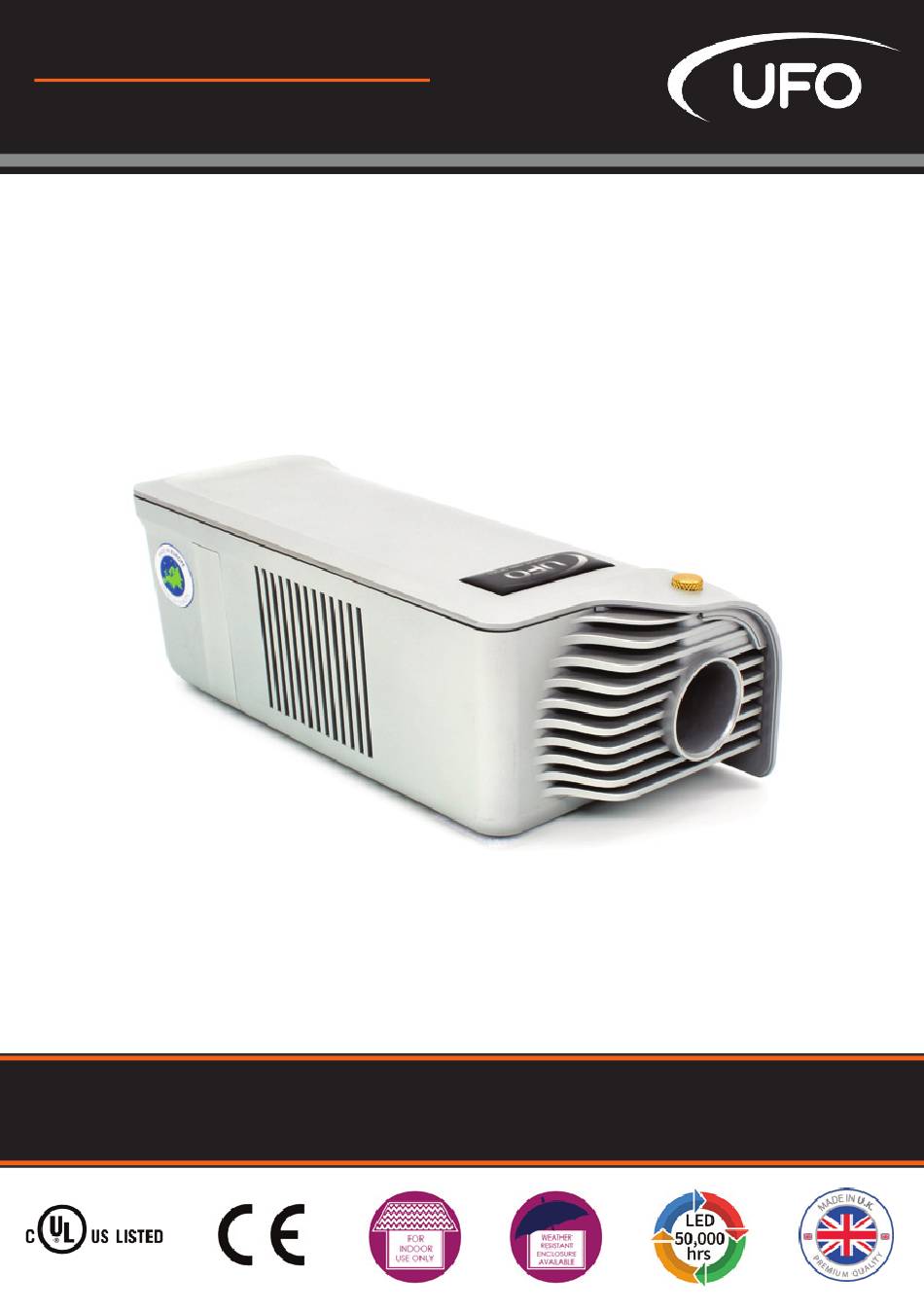

- Seite 1 BETRIEBSANLEITUNG Luna SLP Projektor Rev: C5 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
-
Seite 2: Einführung
Achtung: Der Projektor sollte so installiert sein, dass es nicht möglich ist, aus einem Abstand von weniger als 0,33 m in die Leuchte zu sehen. UFO übernimmt keine Haftung für Schäden oder damit verbundene Ansprüche, die durch Nichtbeachtung der Installations- und Sicherheitshinweise in dieser Bedienungsanleitung verursacht werden. -
Seite 3: Befestigung Des Projektors An Seiner Montageplatte
Schraubedreher am Projektor befestigen. Nicht zu fest anziehen. Der Projektor kann jetzt sicher an der Montagefläche angebracht werden. LED Projektor HINTEN VORNE Spreizpflock Montageplatte Fixierschraube HINTEN VORNE MONTAGEPLATTE VON UNTEN Hinweis: Das Diagramm der Montageplatte ist nur indikativ. UFO LICHT... -
Seite 4: Stromversorgung
XXXXM ANSCHLÜSSE LUNA SLP – ANSCHLUSS NUR LUNA M MODELLE Zwei Verbindungen werden benötigt – der Faseranschluss und das Netzkabel. Der Faseran- schluss sollte zuerst angeschlossen werden. Den Faserbund mit der M5 Feststellschraube sicher an den Bundring anschließen. Das Netzteil an die DC-Eingangsbuchse des Projektors anschließen und das IEC Kabel mit dem Netzteil verbinden. - Seite 5 Stecker (m.) - zum Buchse (w.) - zum Anschluss an die untere Anschluss an die obere (m.) (w.) Luna Mini-XLR-Buchse Luna Mini-XLR-Buchse Hinweis: UFO kann Konverter für diese Projektoren liefern, die den Anschluss an 3-polige Standard-XLR-Stecker oder RJ45-Stecker ermöglichen. UFO LICHT...
- Seite 6 Stecker (m.) - zum Stecker (m.) - zum Anschluss an die untere Anschluss an die untere (w.) Luna Mini-XLR-Buchse (w.) Luna Mini-XLR-Buchse Hinweis: UFO kann Konverter für diese Projektoren liefern, die den Anschluss an 3-polige Stan- dard-XLR-Stecker oder RJ45-Stecker ermöglichen. LUNA SLP BETRIEBSANLEITUNG...
-
Seite 7: Betrieb
BETRIEB – BENUTZEN DES PROJEKTORS NUR LUNA M MODELLE Im Normalbetrieb kann der LUNA M-Projektor manuell über den Dimmer auf der Rückseite des Geräts gedimmt werden. – BENUTZEN DES PROJEKTORS NUR LUNA DMX MODELLE Luna-DMX-Projektoren können extern gedimmt (Einzelkanal 0-255 – s. Tabelle unten) und manuell adressiert werden. - Seite 8 Hinweis: Zum Funk- tionieren der DMX- Steuerung muss der DIP-Schalter 10 in der Position "Off" (Aus) stehen. Anweisungen zum Einstellen der DMX-Adresse mit Dip-Schaltern sind in der Tabelle und auf dem Diagramm auf der folgenden Seite zu finden. LUNA SLP BETRIEBSANLEITUNG...
-
Seite 9: Dmx - Adresse Einstellen
1, 2, 3 1, 4 2, 4 1, 2, 3, 4, 5, 6, 7, 8, 9 DIPSCHALTER Nr. Beispiel oben = ADRESSE 105 Hinweis: Wenn der DIP-Schalter 10 auf AUS/OFF steht, leuchtet der Projektor nur, wenn ein DMX- Signal anliegt. UFO LICHT... - Seite 10 NUR LUNA 0-10 V MODELLE BENUTZEN DES PROJEKTORS Bei den Luna 0-10V-Modellen kann die Lichtleistung durch Anlegen einer anderen Spannung über die rückseitigen Anschlüsse variiert werden. Die folgende Tabelle zeigt den prozentualen Anteil der Lichtleistung in Abhängigkeit von der ungefähren Steuerspannung.
-
Seite 11: Anleitung Zur Wartung
Das äußere Gehäuse des Projektors kann heiß werden - ihn von allen brennbaren Materialien fernhalten und NICHT in einem Umkreis von 200 mm einer brennbare Oberfläche aufstellen. • Der Projektor darf nicht ohne das Faserbündel in Betrieb genommen werden. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung UFO LICHT... -
Seite 12: Fehlerdiagnose
Siehe Schaltplan im Handbuch für kor nicht auf DMX rekte Verdrahtung. Durchgangsprüfung Befehle durchführen. DMXKabel defekt DMXKabel gegen ein erwiesenermaßen gutes Kabel austauschen Hinweis: Vor Rücksendung des Gerätes für weitere Untersuchungen bitte die entsprechenden Verfahren zur Fehlersuche durchführen. LUNA SLP BETRIEBSANLEITUNG... -
Seite 13: Zusätzliche Verfahren Nur Für 0-10 V Modelle
Steuerung aus oder defekt dass ein 010VSignal anliegt Kein 010V Sig Spannung und Polarität des nal vorhanden 010V Kabel defekt MiniXLRSteckers überprüfen. Bei Bedarf reparieren Hinweis: Vor Rücksendung des Gerätes für weitere Untersuchungen bitte die entsprechenden Verfahren zur Fehlersuche durchführen.. UFO LICHT... -
Seite 14: Technische Daten
LED Lebensdauer Gew. 50.000 Stunden 3000°K >80 (typisch) / 4000°K > 75 (typisch) Farbtemperatur 3000°K oder 4000°K Material Ausführung Grau Maße (L x B x H) / Gewicht 222 mm x 114 mm x 81 mm / 842g LUNA SLP BETRIEBSANLEITUNG... - Seite 15 NOTIZEN UFO LICHT...
-
Seite 16: Spezifizieren
INSTALLIEREN Vereinigtes Königreich • Vereinigte Staaten • Deutschland Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland +44 (0)1890 883416...
