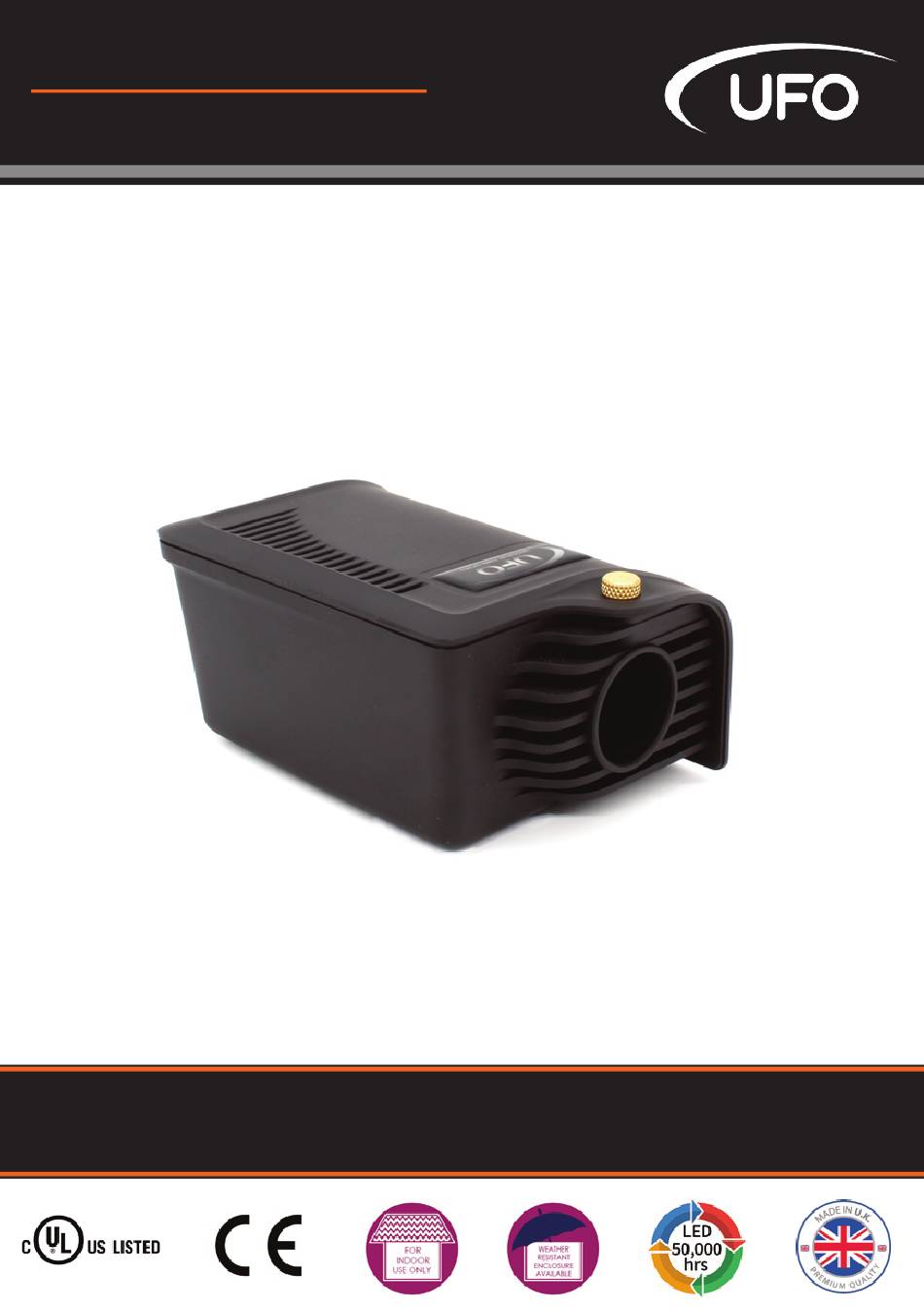

- Seite 1 BETRIEBSANLEITUNG MicroLED 100P Projektor Rev: C4 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
-
Seite 2: Einführung
EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung des Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten. Diese Betriebsanleitung bitte für späteres Nachschlagen aufbewahren. BETRIEBSANLEITUNG FÜR FOLGENDE MODELLE UFO MIC 100P-3 [3000K Weißlicht]... - Seite 3 Dieser Projektor wird mit einer separaten Montageplatte geliefert. Bei Verwendung der Montageplatte bitte die mitgelieferte Montageanleitung beachten. STROMVERSORGUNGSANFORDERUNGEN Dieser Projektor wird über ein 12V-Netzteil oder einen 12V-Konstantspannungstreiber versorgt. Netzteil/Treiber aus der Verpackung nehmen. Den Klinkenstecker in die Buchse auf der Rückseite stecken, dann ist der Projektor anschlussbereit. UFO LICHT...
-
Seite 4: Installation & Betrieb
INSTALLATION & BETRIEB ANSCHLUSS Zwei Verbindungen werden benötigt – der Faseranschluss und der Netzanschluss. Der Faseran- schluss sollte zuerst angeschlossen werden. Den Faseranschluss an der Vorderseite des Geräts anschließen und mit der M5-Schraube sichern. Den Netzstecker in die Stckdose stecken. Strom einschalten, die LED-Anzeige leuchtet auf und der Projektor leuchtet. -
Seite 5: Anleitung Zur Wartung
Das äußere Gehäuse des Projektors kann heiß werden - ihn von allen brennbaren Materialien fernhalten und NICHT in einem Umkreis von 200 mm einer brennbare Oberfläche aufstellen. • Der Projektor darf nicht ohne das Faserbündel in Betrieb genommen werden. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung UFO LICHT... -
Seite 6: Fehlerdiagnose
Stecker prüfen leuchtet nicht Netzteil defekt Netzteil ersetzen Gerät ist tot – kein Licht, aber die LED LEDArray defekt Kontaktieren Sie UFO Betriebsanzeige leuchtet noch LEDLinse vorsichtig mit einem trockenen Tuch reinigen Gerät muss gereinigt werden Faser hat schlechte Das Faseranschlussstück reinigen... -
Seite 7: Technische Daten
(L70, B10) Option Warmweiß 3000K \ 80CRI \ 120lm Option Neutralweiß 4000K \ 75CRI \ 126lm Option Kühlweiß 5000K \ 75CRI \ 150lm Versorgungsspannung 90264Vac Netzbetriebsstrom 0,03A @ 240Vac Netzbemessungs spannung VA Externes Netzteil Power Pax, 12V, 2A, 24W UFO LICHT... -
Seite 8: Vereinigtes Königreich
Vereinigtes Königreich • Vereinigte Staaten • Deutschland • Europa • Universal Fibre Optics Ltd Universal Fiber Optic Lighting USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Friendsfactory AG Gutenbergstraße 1 TD12 4DT Sarasota FL34234 85737 Munchen Deutschland...
