- Seite 1 BETRIEBSANLEITUNG Nova Aqua Projektor Rev: C4 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
- Seite 2 EINF HRUNG Danke für den Kauf dieses UFO Projektors. Diese Betriebsanleitung bitte für späteres Nachschla- gen aufbewahren. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung dieses Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten.

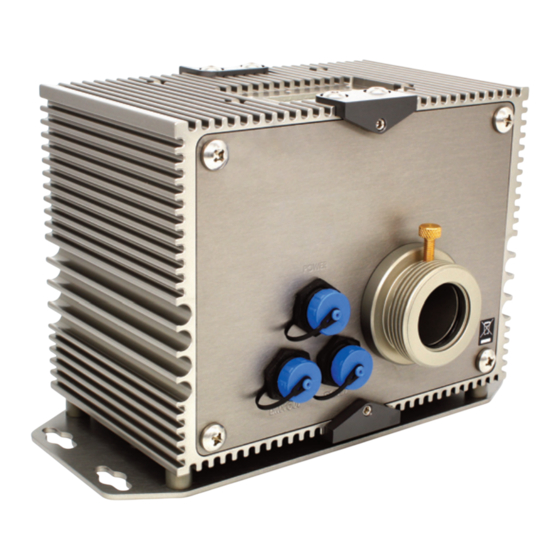

- Seite 3 Halt an einem Ausschnitt für maximale Lichtleistung. MODELLARTEN Der Nova Aqua ist der standardmäßige Nova DMX 46W RGBW LED-Projektor mit optionaler deko- rativer Funkelscheibe, montiert in einem versiegelten IP67-Gehäuse. Die Treiberplatine des Nova Aqua LED-Projektors ist standardmäßig mit allen Steuerfunktionen ausgestattet. Die folgenden Steuerfunktionen sind verfügbar:...
- Seite 4 Produkt. UFO empfiehlt dringend, den Projektor nicht an einem Ort zu installieren, an dem solche Schäden auftreten können. STEUERUNG Der Nova Aqua LED-Projektor hat auf der oberen Platte des Gehäuses externe manuelle Bedienele- mente. Es gibt keine internen Bedienelemente, auf die zugegriffen werden kann. ÜBERSICHT ÜBER STEUERFUNKTIONEN UND KONFIGURATION 1.
- Seite 5 Nie den Projektor betreiben, wenn der Faseranschluss nicht im Bundring ist. ACHTUNG Frontplattensteckdosen ohne Staubschutzkappe oder eingesteckten Stecker sind nicht IP67 abgedichtet. Diese Steckdosen müssen IMMER mit einer Staubschutzkappe oder einem Stecker versehen sein, um die IP-Dichtung zu erhalten. UFO LICHT...
- Seite 6 Manuelle Auswahl einer Reihe eigenständiger Programme. Nach Auswahl ‚ENTER‘ drücken. FUNKELSCHEIBE “TWNK” Steuert manuell die Drehzahl des FunkelscheibeneffektMotors und schaltet auch den Motor AUS. Nach Auswahl ‚ENTER‘ drücken ZEIT „TIME“ Wahl der Zeitspane zwischen Farbwechseln. Nach Auswahl ‚ENTER‘ drücken NOVA AQUA BETRIEBSANLEITUNG...
- Seite 7 Seite beschrieben, angeschlossen werden. Anschalten – der Projektor ist betriebsbereit. Den Projektor auf DMX-Modus stellen, s.S.13. Das linke Display zeigt eine rotierende Linie, wenn DMX-Daten empfangen werden. Sollte kein Licht erzeugt werden, im Abschnitt FEHLERDIAGNOSE dieses Handbuchs nachschlagen. UFO LICHT...
- Seite 8 • Das letzte Gerät eines DMX-Universums immer mit dem Anschluss eines 120-Ohm-Widerstands zwischen DMX+ und DMX- am letzten Ausgangsanschluss abschließen. • Dies ist ein 6-Kanal-DMX-Gerät. Immer 6 Kanäle freilassen beim Adresieren mehrerer Nova Aqua Projektoren, d.h. Adresse 001, 007, 013 usw.
- Seite 9 Sollte die Fernbedienung nicht angepasst sein, oder eine zusätzliche oder Er- satzfernbedienung benötigt werden, die weiter unten beschriebenen Anweisun- gen zum "Anpassen der Fernbedienung an den Projektor" ausführen. Zum Ent- fernen einer Fernbedienung von der Steuerung eines Projektors die Anweisun- gen "Fernbedienung vom Projektor Trennen" ausführen, s.u. UFO LICHT...
- Seite 10 FERNBEDIENUNG VOM PROJEKTOR TRENNEN Den Netzstecker von der Rückseite des Projektors entfernen, ihn wieder einstöpseln und sobald die Anzeige (4.) aufleuchtet, Taste 5 innerhalb von 3 Sekunden fest drücken. Nach der Initialisierung ist die Fernbedienung vom Projektor getrennt. NOVA AQUA BETRIEBSANLEITUNG...
- Seite 11 BETRIEB FERNBEDIENUNGSMODI UND FUNKTIONEN UFO LICHT...
- Seite 12 Hinweis: Wenn ein Projektor mit mehr als einer Fernbedienung ausgestattet ist, kann es zu einer Verringerung der Reichweite kommen, wenn beide (oder mehrere) Fernbedienungen gleichzeitig verwendet werden. Beschreibung Datum Max. Reichweite Fernbedienung 1 Fernbedienung 2 Fernbedienung 3 Tote Bereiche NOVA AQUA BETRIEBSANLEITUNG...
- Seite 13 ANZEIGE DRÜCKEN DER DRÜCKEN DER DRÜCKEN DER ENTER’ ‘ ENTER’ ‘ ENTER’ ‘ TASTE TASTE TASTE BLINKENDE BLINKENDE ANZEIGE ANZEIGE DRÜCKEN DER DRÜCKEN DER DRÜCKEN DER ENTER’ ENTER’ ‘ ‘ ENTER’ ‘ TASTE TASTE TASTE FERTIG FERTIG FERTIG UFO LICHT...
- Seite 14 DRÜCKEN DER DRÜCKEN DER ENTER’ ‘ ENTER’ ‘ ENTER’ ‘ TASTE TASTE TASTE BLINKENDE BLINKENDE BLINKENDE ANZEIGE ANZEIGE ANZEIGE DRÜCKEN DER DRÜCKEN DER DRÜCKEN DER ENTER’ ‘ ENTER’ ENTER’ ‘ ‘ TASTE TASTE TASTE FERTIG FERTIG FERTIG NOVA AQUA BETRIEBSANLEITUNG...
- Seite 15 1.Nicht-segmentierte Scheibe mit beliebiger Lochung dreht kontinuierlich in eine Richtung. Bei Halt verdeckt die Scheibe das faseroptische Anschlussstück. 2.Segmentierte Scheibe mit beliebiger Lochung, die sich im Funkelmodus auf beiden Seiten eines ausgeschnitten Segments dreht. Bei Halt stoppt dies Scheibensegment am Faseroptikanschlusstück, so wird maximale Lichtaus- beute gewährleistet. UFO LICHT...
- Seite 16 BETRIEB BETRIEB DMX KANÄLE Der Nova Aqua DMX belegt 6 Kanäle s.u. Hinweis: Der Lüfter wird durch eine Temperaturschaltung auf der LED- Treiberplatine gesteuert, die den Lüfter ein- und ausschaltet, um die Temperatur der LED-Verbindung zu optimieren. NOVA AQUA BETRIEBSANLEITUNG...
- Seite 17 WARTUNG UFO LICHT...
- Seite 18 DMX Steuerung ändern Reagiert nicht auf DMX – Korrekte Einstellung der kein rotierendes Symbol Kein DMX Signal von der Steuerung DMXSteuerung prüfen auf der LCD Anzeige Kabelverbindungen prüfen Verkabelungsfehler bei DMXKabel/vbdgn. und ggf. reparieren DMX Treiber defekt UFO kontaktieren NOVA AQUA BETRIEBSANLEITUNG...
- Seite 19 Symbol auf der LCDAnzeige Hoher Wert (251255) auf Kanal 6 Wert von Kanal 6 auf <251 reduzieren schaltet das Array aus LED Array/Treiber defekt UFO kontaktieren Funkelmotor ist ausgeschaltet „TWNK” Modus Einstellung prüfen Gerät in MasterModus aber Funkelscheibe unbeweglich Interne Komponente/Motor defekt...
- Seite 20 2 x AAA Batterien Netzteil Tischnetzteil mit IEC Kabel LumenOutput 700 (R), 1160 (G), 315 (B), 1435 (W) Material Aluminium Ausführung Harteloxiert Maße (B x H x L) 240 mm x 164,80 mm x 216 mm Gewicht 5,4kg Schutzklasse IP67 NOVA AQUA BETRIEBSANLEITUNG...
- Seite 21 TECHNISCHE DATEN Für den Nova Aqua Projektor ist eine Reihe von Zubehör erhältlich. Zur Bestellung oder für weitere Informationen bitte an einen UFO-Vertriebsmitarbeiter wenden. • 24V IP67-Netzteil mit IP68-Anschluss • 2-poliger IP68 Lötstift-Stromanschluss • 3-poliger IP68 Lötstift-Stromanschluss • 2m DMX Datenkabel mit IP68 Stecker...
- Seite 22 NOTIZEN NOVA AQUA BETRIEBSANLEITUNG...
- Seite 23 NOTIZEN UFO LICHT...
- Seite 24 INSTALLATION Vereinigtes Königreich • Vereinigte Staaten • Deutschland • Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg\ Deutschland +44 (0)1890 883416...
