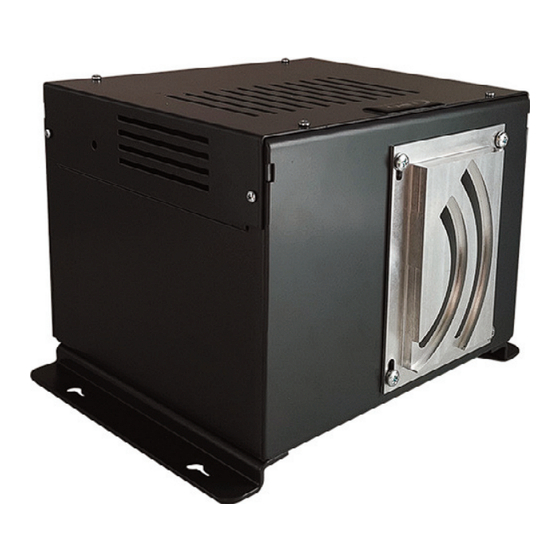

- Seite 1 BETRIEBSANLEITUNG Comet Projektor Rev: C3 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN...
- Seite 2 • Manuelles dekoratives Rad mit bidirektionaler Motordrehzahlregelung oder Stop-Einstellung, bei der ein offenes Radsegment maximale Lichtausbeute bieten kann. • Master/Slave Funktion – ein COMET fungiert als Master und steuert die COMET-Slave -Projek- toren über DMX-Verbindungen Der Comet LED-Projektor wird über ein externes Multispannungs-Netzteil der Klasse 2 mit 48 V versorgt, das für die Netzversorgung des Landes konfiguriert wird.
- Seite 3 2,7 m in die Leuchte zu sehen. Achtung: Den DC-Anschluss auf der Rückseite des Projektors NIEMALS bei laufendem Betrieb ein- stecken, da dies zu Lichtbögen führen kann. Niemals die Stromzufuhr des Comet-Projektors durch Abzug oder Anschluss des DC-Steckers trennen oder verbinden, während das 48-V-Netzteil unter Spannung steht.
- Seite 4 Faserbund vollständig eingeschoben ist. Nie den Projektor ohne angeschlossenen Bund betreiben. Das Netzteil an den Comet anschließen, danach den Netzstecker mit dem lokalen Stromnetz verbinden. Der Comet initialisiert und zeigt seinen aktuellen Status an. Sollte der Comet nicht angehen oder nicht wie erwartet funktionieren, in den Abschnitten Fehlerdiagnose und Betrieb dieses Handbuchs nachschlagen.
- Seite 5 Comet Projektoren, z.B. 001, 004, 007 usw. • Für Master/Slave Betrieb müssen alle Slaves miteinander und zusammen mit dem Master- Comet verbunden sein Wenn ein Comet Projektor keine DMX Daten erhält, zeigt das Display „No DMX“ (Kein DMX), s.u.: Beispiel für Adresse 001 DMX 001...
- Seite 6 0-10 V BETRIEB ( STROMQUELLE ) Dies ist ein Stromquellen-Dimm- und Effektradbetrieb. Für die Stromquelle benötigen die Eingänge des COMET eine externe Steuerspannung zwischen 0V und 10V DC. Es werden drei/vier Verbindungen benötigt - der Faseranschluss, das/die 0-10V-Kabel und das Netzkabel.
- Seite 7 0-10 V BETRIEB STROMQUELLE FORTSETZUNG Das Netzteil an den Comet anschließen, danach den Netzstecker mit dem lokalen Stromnetz verbinden. Der Comet initialisiert und zeigt seinen aktuellen Status an. Sollte der Comet nicht angehen oder nicht wie erwartet funktionieren, in den Abschnitten Fehlerdiagnose und Betrieb dieses Handbuchs nachschlagen.
- Seite 8 1-10 V BETRIEB ( STROMSENKE ) Dies ist ein 1-10V-Dimmvorgang mit Stromsenke. Beim Dimmen mit Stromsenke liefert die linke RJ45-Buchse des Comet den Stromfluss zu einem elektronischen Ferndimmer. Der externe elek- tronische Dimmer modifiziert den zum Comet zurückfließenden Strom und ermöglicht so eine externe Dimmsteuerung.
- Seite 9 1-10 V ( STROMSENKE ) BETRIEB FORTSETZUNG Das Netzteil an den Comet anschließen, danach den Netzstecker mit dem lokalen Stromnetz verbinden. Der Comet initialisiert und zeigt seinen aktuellen Status an. Sollte der Comet nicht angehen oder nicht wie erwartet funktionieren, in den Abschnitten Fehlerdiagnose und Betrieb dieses Handbuchs nachschlagen.
- Seite 10 BETRIEB BENUTZERSTEUERUNG Der Betrieb der Comet erfolgt über die rückseitige Anzeige und die zugehörigen Drucktasten (s.u.): MENÜ SELECT (AUSWAHL) / ENTER (EINGABE) EINSCHALTEN Nach dem Einschalten erscheint auf dem Display zunächst die folgende Anzeige: • Die Firmware Version des Comet •...
- Seite 11 Wenn jedoch ein manueller RESET (s.u.) gewählt wird, werden alle vorherigen Benutzer- programmierungen gelöscht, und der Projektor kehrt zu den folgenden Werkseinstellungen zurück: WERKSEINSTELLUNGEN Element Wert DMX Adresse Steuermodus Master Dimmstufe 100% Raddrehzahl CW Spd 4 Reset options (Optionen) Yes (Ja) >> RAUF >> ENTER MENÜ >> RUNTERFAHREN EINGEBEN UFO LICHT...
- Seite 12 BETRIEB TABELLE DER PROGRAMMIERBAREN FUNKTIONEN COMET BETRIEBSANLEITUNG...
- Seite 13 BETRIEB MANUELLER BETRIEB Alle Comet-Modelle der Reihe können auf verschiedene Weise manuell gesteuert werden, wie in der Tabelle der programmierbaren Funktionen im vorangehenden Abschnitt und in den folgen- den Abschnitten beschrieben. HINWEIS • Der Projektor muß für alle manuellen Einsätze als Master programmiert sein.
- Seite 14 BETRIEB DMX BETRIEB Mit dem Projektor in DMX-Steuermodus können alle Comet-Modelle der Reihe per DMX ges- teuert werden, s. u. sowie Tabelle der programmiebaren Funktionen. Zwei DMX-Steuermetho- den sind verfügbar: • DMX Steuerung oder Steuersystem • Comet Master/Slave Konfiguration DMX STEUERUNG/STEUERSYSTEM Für alle normalen DMX-Betriebsmodi muss die DMX Adresse mithilfe des DMX-Adressenmenüs...
- Seite 15 BETRIEB DMX BETRIEB COMET MASTER/SLAVE DMX-STEUERUNG Im Comet Master/Slave-DMX-Betrieb fungiert ein einzelner Comet Master als DMX-Controller, und die daran angeschlossenen Slaves folgen der manuellen Steuerung des Master-Projektors und den vorprogrammierten statischen Farben und Sequenzen. Damit Master/Slave funktioniert: Der als Master bestimmte Projektor muss auf Steuermodus Master eingestellt sein, s.u.:...
- Seite 16 BETRIEB 0-10 V BETRIEB Alle Comet-Modelle der Reihe können mit 0-10V (Stromquelle) gesteuert werden, wie in der Tabelle der programmierbaren Funktionen und in den folgenden Abschnitten beschrieben. Für alle 0-10V Stromquelle-Betriebsmodi muss der Projektor auf 0-10V im Steuermodus-Unter- menü eingestellt sein.
- Seite 17 BETRIEB 1-10 V BETRIEB Alle Comet-Modelle der Reihe können mit 1-10V (Stromsenke) gesteuert werden, wie in der Tabelle der programmierbaren Funktionen und in den folgenden Abschnitten beschrieben. Für alle 1-10V Stromquelle-Betriebsmodi muss der Projektor auf 1-10V im Steuermodus-Unter- menü eingestellt sein.
- Seite 18 WARTUNG WARTUNGSPROTOKOLL Datum Ausgeführte Wartung Hinweis: Alle Wartungsarbeiten MÜSSEN in der obigen Tabelle vermerkt werden, mit Angaben zu der Art und Zeit der Wartung. Für Garantieansprüche MUSS dies datiert werden. COMET BETRIEBSANLEITUNG...
- Seite 19 Steckersicherung durchgebrannt Display ist aus lem bestehen u. die Sicherung brennt wieder durch, (nur UK Modelle) Netzversorgung abtrennen und UFO kontaktieren. Gerät in MasterSteuermodus und Menüoption Dimmstufe wählen und manuell die Dimmen auf 0% Dimmstufe für die gewünschte Lichtstärke einstellen Gerät im 010V Steuermodus, aber keine...
- Seite 20 Mögliche Ursache Mögliche Lösung Keine DMX Zeigt an, dass das Gerät kein DMXSignal von DMXSteuerung oder MasterCometEinstellungen Steuerung des Dim der Steuerung od. dem MasterComet erhält prüfen mens oder anderer DMXFunktionen „No (Kein) DMX“ Defektes DMXKabel DMXKabel prüfen und reparieren/ersetzen angezeigt Keine DMX...
- Seite 21 Laufen des Dimmers von min. zu max. prüfen Inkompatibler StromquelleDimmer bei schwankender 010V Spannung den Dimmer gegen einen StromsenkeDimmer austauschen Das DimmNiveau ändert sich beim externen Dimmen, Inkompatibler StromsenkeDimmer UFO kontaktieren aber die Leuchtkraft ist ungenau oder vermindert 0-10 V MODELLE FEHLERDIAGNOSE Problem Mögliche Ursache Mögliche Lösunng...
- Seite 22 DALI (über optionales Interface) LED Array Weißlicht LED Array Lebensdauer Gewöhnlich 50.000 Stunden LEDLeistung Farbtemperatur 5000K >80 Typischer Lichtstrom 5400lm Netzversorgungsspannung 100 240V AC, 5060Hz Netzteil Tischnetzteil mit IEC Kabel Netzteilleistung 48V DC, 96W Lüfter Crossflow Wärmeschutz Auf LED PCB Thermistor COMET BETRIEBSANLEITUNG...
- Seite 23 NOTIZEN UFO LICHT...
- Seite 24 DESIGN SPEZIFIKATION INSTALLATION Universal Fiber Optic Lighting USA LLC UFO Licht GmbH 1749 Northgate Blvd Friendsfactory AG Gutenbergstraße 1 Sarasota FL34234 85737 Munchen Deutschland 941-343-8115 +49 (0)9491 955880 www.fibreopticlighting.com www.ufo-licht.de...
