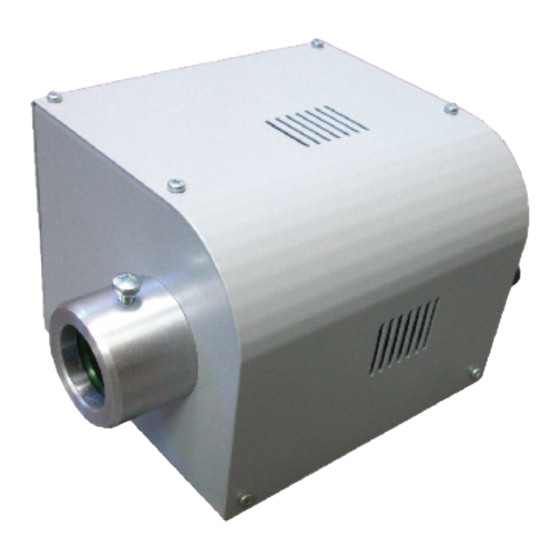

UFO LUNA - CM Betriebsanleitung
Lichtprojektor
Quicklinks
Benutzerhandbuch
Luna Dekorative
Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der
Installation, Bedienung oder Durchführung der Wartung am Projektor beginnen.
Iss.: 8 | Rev.: 131217
In dieser Betriebsanleitung enthaltene Modelle
UFO LUNA - MCM
UFO LUNA - MTM
UFO LUNA - CDMX
UFO LUNA - TDMX
UFO LUNA - C 0-10V
UFO LUNA - T 0-10V
Lichtprojektoren
UFO LUNA - CM
UFO LUNA - TM
UFO Licht
Gewerbering Ost 5b | 93155 Hemau | Germany
Tel: +49-(0)9491-955.88.0 | Fax: +49-(0)9491.955.88.18
www.ufo-licht.de
Verwandte Anleitungen für UFO UFO LUNA - CM
Inhaltszusammenfassung für UFO UFO LUNA - CM

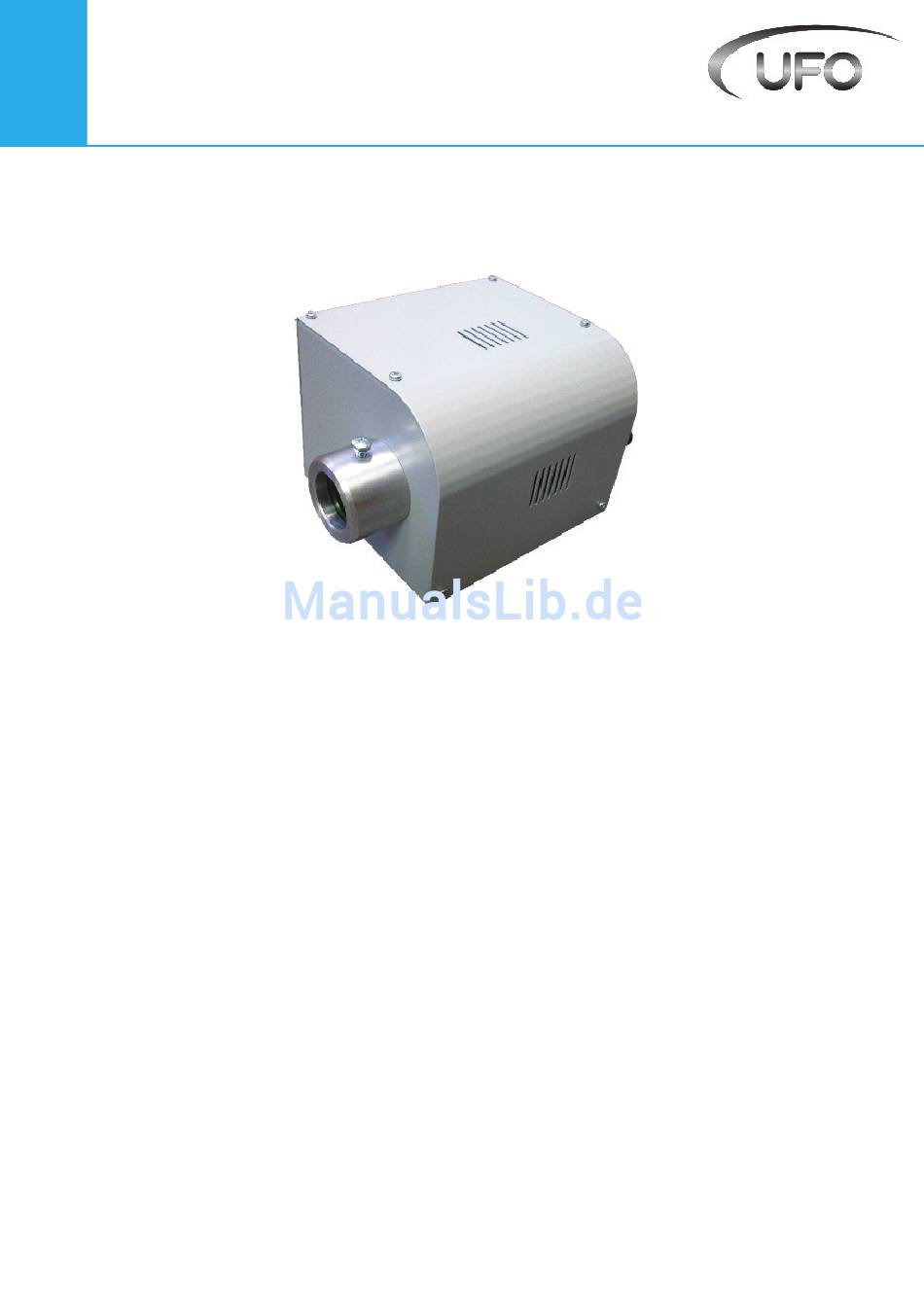

- Seite 1 Benutzerhandbuch Luna Dekorative Lichtprojektoren In dieser Betriebsanleitung enthaltene Modelle UFO LUNA - CM UFO LUNA - TM UFO LUNA - MCM UFO LUNA - MTM UFO LUNA - CDMX UFO LUNA - TDMX UFO LUNA - C 0-10V UFO LUNA - T 0-10V Bitte lesen Sie sorgfältig diese Betriebsanleitung durch, bevor Sie mit der...
- Seite 2 Danke für den Kauf dieses Lichtprojektors Bitte lesen Sie diese Anleitung vollständig, bevor Sie das Gerät an eine Stromversorgung anschließen. Die UFO Luna Lichtprojektoren eignen sich für den Einsatz mit Glas- oder Kunststofffasern Der Luna wird von einem 24V Netzteil oder eine 24V Konstantspannung Treiber angetrieben.
- Seite 3 Die Leuchte kann nun an der Montagefläche befestigt werden. Stromversorgung Der LED-Projektor wird von einem 24V DC PSU/Konstantspannung SELV LED- Treiber angetrieben and geeignet für die USA, GB und Europa. Verwende Sie das für Sie relevante Kabel. LUNA UFO Licht...
- Seite 4 Anschluss –LUNA CM und LUNA TM 2 Anschlüsse sind erforderlich – der Faseranschluss und das Netzkabel. Die Glas- oder PMMA-Faser im opt. Anschußstück sollte als erstes an den Projektor angeschlossen werden, indem Sie die M5 Sicherungsschraube nach Einführen der Faser fest drehen. Schließen Sie dann das PSU/Treiber erst an den Projektor und danach in der Steckdose an.
- Seite 5 Sie die obere Abdeckung, schaltern 1-9 ausschalten und DIP-Schalter 10 einschalten. Der DIP-Schalter 10 ist für den manuellen Betrieb eingeschaltet Da wird ein Verbindungsdraht auf der Platine angebracht. Er sollte zwischen 10V und DM, und 10V und SPD leigen, wie gezeigt. Manuelle Bedienung funktioniert nicht ohne Überbrückung. UFO Licht...
- Seite 6 Anschluss –LUNA CDMX und LUNA TDMX Diese Lichtquellen sind nicht durch die Netzversorgung dimmbar. Verbinden Sie die DMX- Steuerleitungen mit den Mini-XLR-Steckdosen auf der Rückseite der Lichtquelle. Der empfohlene Stecker für diese Steckdosen ist ein Multicomp SVP556-TA. Es wird empfohlen, einen 120 Ohm Abschlusswiderstand auf DMX+ und DMX- anzuschließen.
- Seite 7 Das Vorbild 1 - An 6 - An 1,2,3 2 - Aus 7 - An 3 - Aus 8 - Aus = Adresse 105 4 - An 9 - Aus 5 - Aus 10 - Aus 1,2,3,4,5 ,6,7,8,9 UFO Licht...
- Seite 8 LUNA CDMX Farbrad Kanal Funktion Wert Beschreibung Dimmen 0-255 Von aus bis zu Hellsten Farbrad 0-59 Weiß- (Farbe 1) Farbrad 0-59 Gelb- (Farbe 2) Farbrad 0-59 Grün- (Farbe 3) Farbrad 0-59 Orange- (Farbe 4) Farbrad 0-59 Magenta- (Farbe 5) Farbrad 0-59 Blau- (Farbe 6) Farbrad 0-59 Weiß- (Farbe 1)
- Seite 9 WENN DER DIP-SCHALTER 10 AUF AUS GESCHALTET IST, ARBEITET DER PROJEKTOR NICHT OHNE DMX-SIGNAL DIESE LICHTPROJEKTOREN SIND NICHT DURCH DIE NETZVERSORGUNG DIMMBAR. Verbinden Sie die DMX- Steuerleitungen mit den Mini-XLR-Steckdosen auf der Rückseite der Lichtquelle. Der empfohlene Stecker für diese Steckdosen ist ein Multicomp SVP556-TA. UFO Licht...
- Seite 10 Verbindung- LUNA C-0-10V LUNA T 0-10V 0-10V-Steuerung ist verfügbar, um entweder ein Farbrad (Luna C 0-10V) oder ein Funkle-Rad (Luna T 0-10V) zu Steuern. Function Value Description Farbrad Weiß (Farbe 1) Farbrad 0.4V Gelb (Farbe 2) Farbrad 0.8V Grün (Farbe 3) Farbrad 1.2V Orange (Farbe 4)
- Seite 11 Instandshaltung Eine Aufzeichnung aller Wartungsarbeiten muss in die folgende Tabelle eingefügt werden. Datum Instandshaltung UFO Licht...
-
Seite 12: Fehlerbehebung
Fehlerbehebung Probleme Mögliche Ursachen Abhilfe Überprüfen und erneuern Sie das Netzanschluss nicht an Netzteil Gerät ist tot- kein Lichtausgang Lose Netzstecker Überprüfen Sie den Stecker und LED-Anzeige am Netzeil Überprüfen/ersetzen Sie die leuchtet nicht. Sicherung kann geblasen haben Sicherung Fehlerhaftes PSU Ersetzen Sie die PSU Helligkeit einstellen auf dem DMX Dimmen auf Minimum... -
Seite 13: Technische Spezifikationen
LED Lumens Bis 751 LM @ 9.5W Manuelle adressierbar Steuerfunktionen Manuelle, DMX oder 0-10v Betriebsumgebung Innen/ trocken Minimale Umgebungstemperatur -10°C Maximale Umgebungstemperatur 45°C Material Aluminium Farbe Grau Maße (L/B/H) 152mm x 132mm x 112mm 1.38KG Gewicht mit PSU UFO Licht... - Seite 14 Luna Dekorative Lichtprojektoren...
- Seite 15 UFO Licht...
- Seite 16 UFO Licht Gewerbering Ost 5b | 93155 Hemau | Germany Tel: +49-(0)9491-955.88.0 | Fax: +49-(0)9491.955.88.18 www.ufo-licht.de...
