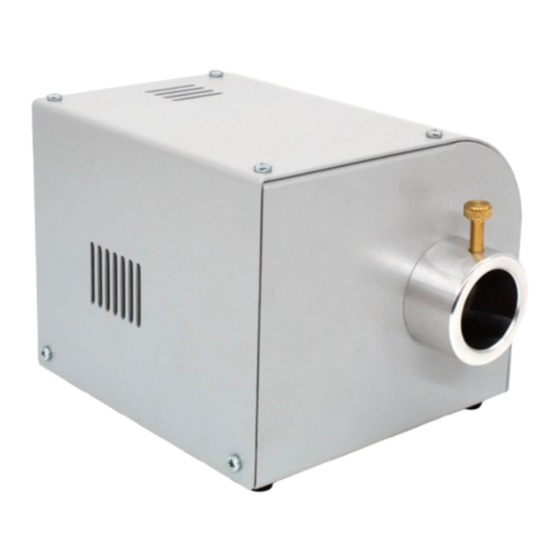

- Seite 1 BETRIEBSANLEITUNG MicroLED 5000T Projektor Rev: C3 BITTE DIESE BETRIEBSANLEITUNG VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
- Seite 2 EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung des Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten. Diese Betriebsanleitung bitte für späteres Nachschlagen aufbewahren. Die Anleitung ist in drei...
- Seite 3 Dieser Projektor wird mit einer separaten Montageplatte geliefert. Bei Verwendung der Montage- platte bitte die mitgelieferte Montageanleitung beachten. STROMVERSORGUNG Dieser Projektor wird über ein 12V-Netzteil oder einen 12V-Konstantspannungstreiber versorgt. Netzteil/Treiber aus der Verpackung nehmen. Den Klinkenstecker in die Buchse auf der Rückseite stecken, jetzt ist der Projektor anschlussbereit. UFO LICHT...
- Seite 4 BETRIEB ANSCHLUSS Drei Verbindungen werden benötigt – der Faseranschluss, der Netzanschluss und das DMX- Kabel. Der Faseranschluss sollte zuerst angeschlossen werden. Den Faseranschluss sicher am silbernen Bundring anschließen und mit der M5-Sicherungsschraube sichern. An der Rückseite des Projektors befinden sich RJ45-DMX-Datenbuchsen. Details der DMX-Datenverbindung wie folgt.
- Seite 5 BETRIEB UFO LICHT...
- Seite 6 BETRIEB Hinweis: Am Ende von DMX-Universen sollte ein Abschlusswiderstand von 120Ώ zwischen DMX+ und DMX- eingebaut werden. Obwohl Systeme mit wenigen Geräten und kurzen Kabellängen auch ohne funktionieren können, ist Anbringen eines Abschlusssteckers immer empfehlenswert. Den Netzstecker in die Steckdose stecken. Strom einschalten, die LED-Anzeige leuchtet auf und der Projektor schaltet sich automatisch an.
- Seite 7 0 Funkeln AUS 1 bis 255 langsam bis schnell Die Funkelscheibe pendelt rückwärts und vorwärts, das offene Segment aussparend. Wenn der Wert für Kanal 5 auf 0 gesetzt wird, hält die Funkelscheibe gegenüber dem offenen Segment und gibt volles Licht. UFO LICHT...
- Seite 8 BETRIEB StandardFarbe Farbwerte GRÜN BLAU WEISS Feuer (008) Orange (018) BernsteinGolden (059) Aprikose (014) Kanariengelb (Y89) Grün (G78) Jade (G96) Türkis (C47) ItalienischBlau (C45) ...
- Seite 9 WARTUNG WARTUNGSPROTOKOLL Datum Ausgeführte Wartung Hinweis: Alle Wartungsarbeiten MÜSSEN in der obigen Tabelle vermerkt werden, mit Angaben zu der Art und Zeit der Wartung. Für Garantieansprüche MUSS dies datiert werden. UFO LICHT...
- Seite 10 Gerät ist tot – LED Betriebsanzeige Lose Netzstecker Stecker prüfen leuchtet nicht Defektes Netzteil Netzteil ersetzen LEDArray defekt Kontaktieren Sie UFO Gerät ist tot – kein Licht, aber die LED Projektor an und ausschalten oder mit Betriebsanzeige Per Fernbedienung ausgeschaltet Fernbedienung anschalten leuchtet noch LEDLinse vorsichtig mit...
- Seite 11 Rot: 625nm / 45lm Grün: 530nm / 93lm Wellenlänge und Lichtstrom Blau: 460nm / 12lm Weiß: 3500K / 120lm Versorgungsspannung 90264Vac Netzbetriebsstrom 0,06A @ 240Vac VA Netzbem.Spannung 14VA Externes Netzteil Power Pax, 12V, 2A, 24W Motor 12V Steppermotor UFO LICHT...
- Seite 12 DESIGN SPEZIFIZIEREN BAUEN INSTALLIEREN Vereinigtes Königreich • Vereinigte Staaten Deutschland • Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 1 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland...
