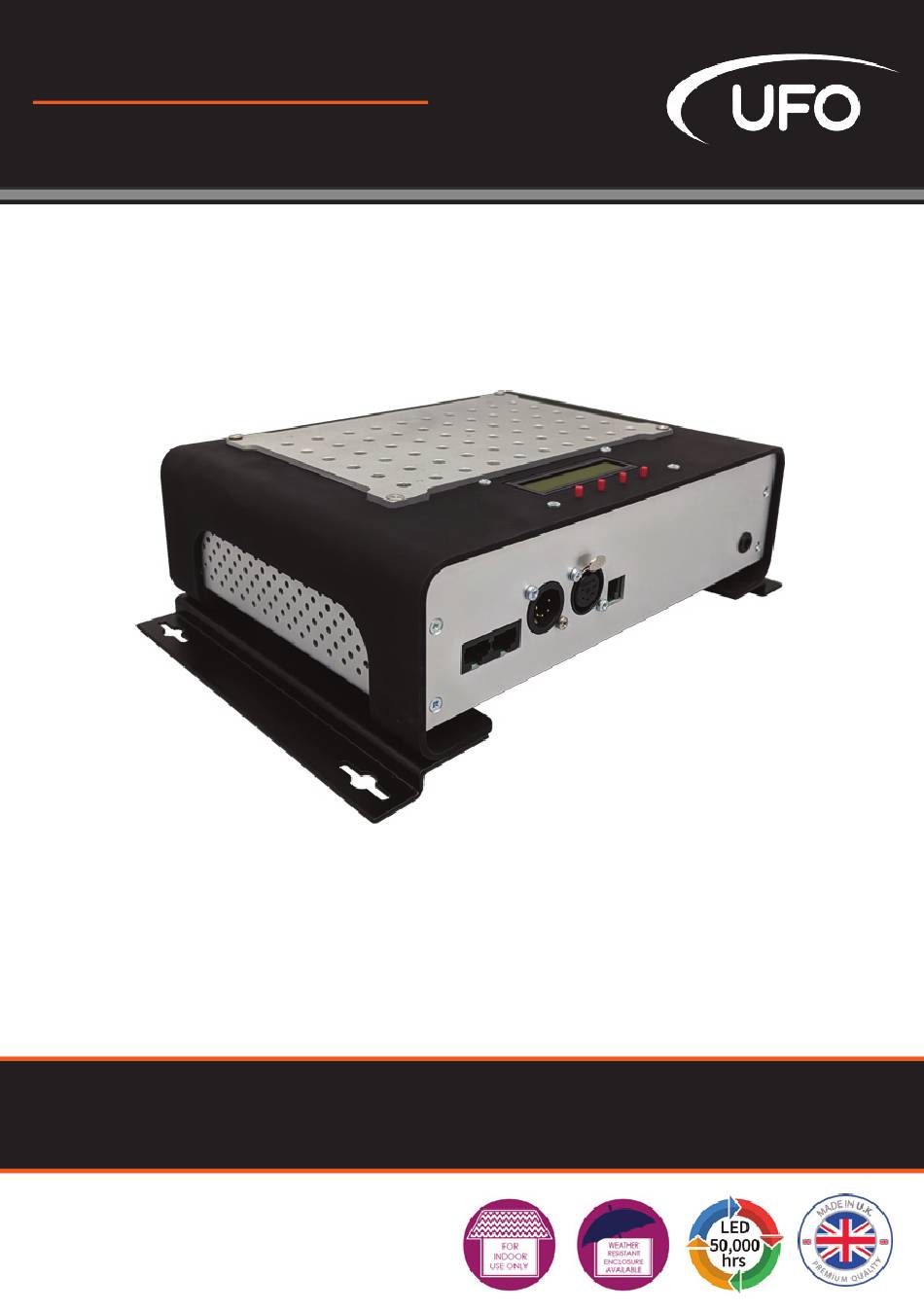

- Seite 1 BETRIEBSANLEITUNG Nebula RGB Projektor Rev: C4 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN...
-
Seite 2: Einführung
• Achtung: Der Projektor sollte so installiert sein, dass es nicht möglich ist, aus einem Abstand von weniger als 2,7 Metern in die Leuchte zu sehen. UFO übernimmt keine Haftung für Schäden oder damit verbundene Ansprüche, die durch Nichtbeachtung der Installations- und Sicherheitshinweise in dieser Bedienungsanleitung verursacht werden. -
Seite 3: Modellübersicht
11.7lm Blau 84mW 2.7lm Der Nebula ist ein 30W RGB-LED-Projektor, der standardmäßig mit allen Steuerungsfunktionen ausgestattet ist. Die folgenden Steuerfunktionen und Konfigurationen sind über Anschlüsse auf der Rückseite, Drucktasten und LCD-Display verfügbar. ÜBERBLICK STEUERUNGSFUNKTIONEN UND KONFIGURATIONEN 1. Manuelle Steuerung über Drucktasten an der Oberseite des Geräts mit Statusanzeige. -
Seite 4: Übersicht Anschlüsse Und Steuerungen
LD22 LD28 LD34 LD40 LD46 LD52 LD58 LD03 LD09 LD15 LD21 LD27 LD33 LD39 LD45 LD51 LD57 LD02 LD08 LD14 LD20 LD26 LD32 LD38 LD44 LD50 LD56 LD01 LD07 LD13 LD19 LD25 LD31 LD37 LD43 LD49 LD55 NEBULA RGB BETRIEBSANLEITUNG... -
Seite 5: Übersicht Anschlussfeld
Den IEC-Stecker in die IEC-Buchse des DC-Netzteils und dann den Netzstecker in die Netzsteck- dose stecken. Anschalten, der Projektor ist betriebsbereit. Wenn nach Benutzung der Steuer- und Programmtasten und des Displays, wie im Abschnitt "Betrieb" dieser Anleitung beschrieben, kein Licht aufleuchtet, im Abschnitt Fehlerdiagnose dieser Anleitung nachschlagen. UFO LICHT... -
Seite 6: Anschluss
• Ein T-Stück an einem DMX Universum nur mit einem zugelassenen Interface oder Splitter verwenden • Niemals mehr als zwei Nebula-Geräte an ein einziges DMX-Universum anschließen, es sei denn, sie sind für den Master/Slave-Betrieb konfiguriert (Master/Slave - Nebula-Geräte mit der gleichen Adresse). - Seite 7 • Ein T-Stück an einem DMX Universum nur mit einem zugelassenen Interface oder Splitter verwenden • Nie mehr als 30 Nebula Master/Slave-Geräte an ein einziges DMX-Universum anschließen. • Das letzte Gerät eines DMX-Universums immer mit dem Anschluss eines 120-Ohm-Widerstands zwischen DMX+ und DMX- am letzten Ausgangsanschluss abschließen.
-
Seite 8: Betrieb
BETRIEB BENUTZERSTEUERUNG Die Bedienung des Nebula RGB-Modells erfolgt über das Display auf der Oberseite und die zugehörigen Drucktasten, s.u.: MENÜ HOCHFAHREN AUSWAHL/ RUNTERFAHREN EINGABE () Beim Einschalten zeigt das Display kurz "Universal Fibre Optics" an, dann den Buchstaben der aktuellen Modellversion, dann die Firmware-Version, bevor es in die Initialisierung übergeht, während es das Gerät überprüft, bevor es den aktuellen Status anzeigt (Beispiel unten). - Seite 9 Master Dimmer: Steuert die Lichtstärke und 100%) die Rauf/RunterTasten drücken, 100% zur Auswahl ‚Enter‘Taste drücken. Zur Wahl von entweder JA (YES) oder NEIN Steuermodus Werkseinstellungen: Setzt Projektor auf Weksein (NO) Rauf/RunterTasten, zur Auswahl NEIN stellungen zurück ‚Enter‘Taste drücken. UFO LICHT...
-
Seite 10: Manueller Betrieb
BETRIEB MANUELLER BETRIEB Alle Nebula-Modelle der Reihe können über die MENÜ-, AUSWAHL-/EINGABE-, RAUF- und RUNTER- Tasten auf verschiedene Weise manuell gesteuert werden, wie in der Tabelle der pro- grammierbaren Funktionen im vorangehenden Abschnitt und in den folgenden Abschnitten HINWEISE: • Der Projektor muß für alle manuellen Modi als Master programmiert sein. - Seite 11 Master Program 2 > Strips Y (Streifen) PROGRAMM 3 - STRIPS (STREIFEN) Fd Control Mode Master Program MENÜ > > MENÜ > > Scroll UP/DOWN (Steuermodus) 3 > Strips Fd Master (Streifen) Master Program 3 > Strips Fd (Streifen) UFO LICHT...
- Seite 12 Master Program 4 > Random 1 (Beliebig) PROGRAMM 5 - RANDOM (BELIEBIG) 2 Control Mode Master Program MENÜ > > MENÜ > > RAUF-/RUNTERFAHREN (Steuermodus) 5 > Random 2 Master (Beliebig) Master Program 5 > Random 2 (Beliebig) NEBULA RGB BETRIEBSANLEITUNG...
- Seite 13 6 > Random 3 Master (Beliebig) Master Program 6 > Random 3 (Beliebig) PROGRAMM 7 - WORMS (SCHLANGEN) Control Mode Master Program MENÜ > > MENÜ > > RAUF-/RUNTERFAHREN (Steuermodus) 7 > Worms Master (Schlangen) Master Program 7 > Worms (Schlangen) UFO LICHT...
- Seite 14 Zur Wahl von JA (YES) oder NEIN (NO) > ‚ENTER‘ zur Annahme (Werkseinst.) RAUF-/RUNTER-fahren NO (NEIN) HINWEISE: • Werkseinstellung wird angezeigt (s. rechts) DMX Mode A001 • DMX Adresse auf 001 gesetzt Master Dim 100% • DMX Kanäle bis 180 NEBULA RGB BETRIEBSANLEITUNG...
-
Seite 15: Dmx-Betrieb
BETRIEB DMX BETRIEB Alle Nebula Modelle in der Reihe können DMX gesteuert werden, s. folgende Abschnitte. HINWEISE: • Der Projektor muss für alle DMX-Betriebsarten auf DMX programmiert sein. • Wiederholtes Drücken der MENÜ (MENU)-Taste ruft die Unter-Menüs ab • Für Menüs und Untermenüs jedes Modells s. Tabelle der programmierbaren Funktionen. - Seite 16 LD30 Grün 0255 Min. bis max. Lstg. LD15 Blau 0255 Min. bis max. Lstg. LD30 Blau 0255 Min. bis max. Lstg. Die ausgewählte Adressnummer muss genügend DMX-Adresskanäle für die übrigen 179 Nebula DMX-Kanäle hinter sich frei haben. NEBULA RGB BETRIEBSANLEITUNG...
- Seite 17 Min. bis max. Lstg. LD60 Grün 0255 Min. bis max. Lstg. LD45 Blau 0255 Min. bis max. Lstg. LD60 Blau 0255 Min. bis max. Lstg. Die ausgewählte Adressnummer muss genügend DMX-Adresskanäle für die übrigen 179 Nebula DMX-Kanäle hinter sich frei haben. UFO LICHT...
-
Seite 18: Einrichten Der Faser Und Hülsenarten
EINRICHTEN DER FASER UND HÜLSENARTEN ÜBERBLICK Der Nebula ist mit 2 Arten von Hülsen kompatibel – Crimp- und schraubbaren Hülsen. Crimphülsen werden werkseitig am Faserbündel angeschlossen und einfach in die weißen Muf- fen auf der Oberseite des Projektors geschoben. Schraubbare Hülsen eignen sich für Endanschlüsse vor Ort, entweder durch UFO-Installateure oder durch Dritte. -
Seite 19: Wartung Und Sicherheitshinweise
Das äußere Gehäuse des Geräts kann heiß werden - ihn von allen brennbaren Materialien fern- halten und NICHT lin einem Umkreis von 200 mm einer brennbaren Oberfläche aufstellen. • Der Projektor darf nicht ohne das angeschlossene Faserbündel in Betrieb genommen werden. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung UFO LICHT... -
Seite 20: Fehlerdiagnose
Netzstrom und LCDAnzeige Sicherung durchgebrannt oder zurücksetzen. Bleibt das Problem bestehen, sind aus Stromkreis unterbrochen Netzstom abschalten und UFO kontaktieren Netzkabel defekt Ersatzkabel von UFO besorgen Gerät in DMXSteuermodus, aber Gerät is tot – kein Licht von alle Kanalwerte der DMXSteuerung DMXSteuerwert erhöhen... -
Seite 21: Technische Daten
TECHNISCHE DATEN Beschreibung Details UFO Artikelnr. UFONEBRGB Faseranschlussgröße 60 x 4 mm Anschlüsse Faserart Glas / PMMA Material Stahlblech / Aluminium Maße (L x B x H) 200 mm x 260 mm x 88 mm Betriebsumgebung Nur Innenbereich Umgebungstemperatur Min. 10°C bis Max. 45°C Netzteilleistung 12V DC 30W (Maximum) - Seite 22 NOTIZEN NEBULA RGB BETRIEBSANLEITUNG...
