UFO Nebula Betriebsanleitung
Weißlicht led projektor
Verwandte Anleitungen für UFO Nebula
Inhaltszusammenfassung für UFO Nebula
- Seite 1 BETRIEBSANLEITUNG Nebula Weißlicht LED Projektor Rev: C4 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN...
-
Seite 2: Einführung
• Achtung: Der Projektor sollte so installiert sein, dass es nicht möglich ist, aus einem Abstand von weniger als 2,7 Metern in die Leuchte zu sehen. UFO übernimmt keine Haftung für Schäden oder damit verbundenen Ansprüchen, die durch Nichtbeachtung der in dieser Betriebsanleitung enthaltenen Installations- und Sicherheitsanweisungen verursacht werden. -
Seite 3: Modellübersicht

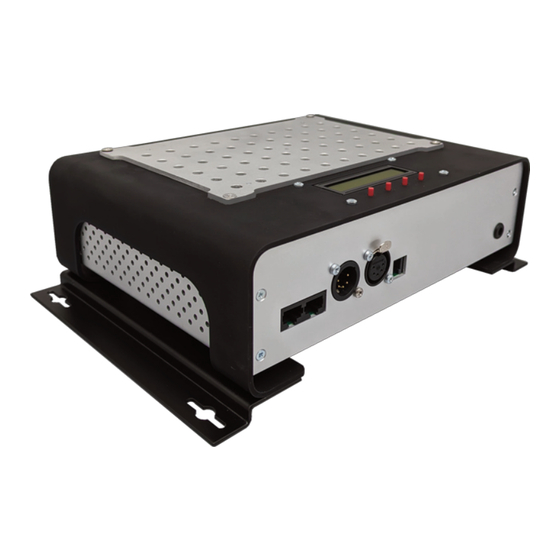

EINFÜHRUNG MODELLÜBERSICHT Der NEBULA Weißlicht LED-Projektor (UFO NEB-WL) verfügt über ein Multiport-Array aus sechzig Weißlicht-LEDs die eine optimale Display-Flexibilität und Beleuchtung innerhalb des folgenden optischen Bereichs bieten. Individuelle Individ. LED Model Nr. Farbtemperatur LEDLeistung LumenOutput UFO NEBWL27 96mW 2700K 9,6lm 70 (min) UFO NEBWL30... -
Seite 4: Übersicht Anschlüsse Und Steuerungen
LD28 LD34 LD40 LD46 LD52 LD58 LD03 LD09 LD15 LD21 LD27 LD33 LD39 LD45 LD51 LD57 LD02 LD08 LD14 LD20 LD26 LD32 LD38 LD44 LD50 LD56 LD01 LD07 LD13 LD19 LD25 LD31 LD37 LD43 LD49 LD55 NEBULA WEISSLICHT LED BETRIEBSANLEITUNG... -
Seite 5: Übersicht Anschlussfeld
Den IEC-Stecker in die IEC-Buchse des DC-Netzteils und dann den Netzstecker in die Netzsteck- dose stecken. Anschalten, der Projektor ist betriebsbereit. Wenn nach Benutzung der Steuer- und Programmtasten und des Displays, wie im Abschnitt "Betrieb" dieser Anleitung beschrieben, kein Licht aufleuchtet, im Abschnitt Fehlerdiagnose dieser Anleitung nachschlagen. UFO LICHT... -
Seite 6: Anschluss
• Always “daisy chain” a DMX cable or universe • Ein T-Stück an einem DMX Universum nur mit einem zugel. Interface oder Splitter verwenden • Niemals mehr als zwei Nebula-Geräte an ein einziges DMX-Universum anschließen, es sei denn, sie sind für Master/Slave-Betrieb konfiguriert (Master/Slave-Nebula-Geräte mit der gleichen Adr.). - Seite 7 • Ein DMX-Kabel oder Universum immer durchschleifen • Ein T-Stück an einem DMX Universum nur mit einem zugel. Interface oder Splitter verwenden • Nie mehr als 30 Nebula Master/Slave-Geräte an ein einziges DMX-Universum anschließen. • Das letzte Gerät eines DMX-Universums immer mit dem Anschluss eines 120-Ohm-Widerstands zwischen DMX+ und DMX- am letzten Ausgangsanschluss abschließen.
-
Seite 8: Betrieb
BETRIEB BENUTZERSTEUERUNG Die Bedienung des Nebula Weißlicht-Modells erfolgt über das Display auf der Oberseite und die zugehörigen Drucktasten, s.u.: MENÜ HOCH RUNTER AUSWAHL/ EINGABE FAHREN () FAHREN () Beim Einschalten zeigt das Display kurz "Universal Fibre Optics" an, dann den Buchstaben der aktuellen Modellversion, dann die Firmware-Version, bevor es in die Initialisierung übergeht,... - Seite 9 Steuert die Lichtstärke und 100%) die Rauf/RunterTasten drücken, 100% zur Auswahl ‚Enter‘Taste drücken Default Settings Zur Wahl von entweder JA (YES) oder Steuermodus Setzt Projektor auf Werksein (Werkseinst.): NEIN (NO) Rauf/RunterTasten, zur stellungen zurück NO (NEIN) Auswahl ‚Enter‘Taste drücken UFO LICHT...
-
Seite 10: Manueller Betrieb
BETRIEB MANUELLER BETRIEB Alle Nebula-Modelle der Reihe können über die MENÜ-, AUSWAHL-/EINGABE-, RAUF- und RUNTER- Tasten auf verschiedene Weise manuell gesteuert werden, wie in der Tabelle der programmier- baren Funktionen im vorangehenden Abschnitt und in den folgenden Abschnitten beschrieben. HINWEISE: •... - Seite 11 > RAUF-/RUNTERfahren 2 > Strips Y (Steuermodus) Master (Streifen) Master Program 2 > Strips Y (Streifen) PROGRAMM 3 - STRIPS (STREIFEN) Control Mode MENÜ > > MENÜ > > RAUF-/RUNTERfahren (Steuermodus) Master Master Program 3 > Strips Fd (Streifen) UFO LICHT...
- Seite 12 Master Program 4 > Random 1 (Beliebig) PROGRAMM 5 - RANDOM (BELIEBIG) Control Mode Master Program MENÜ > > MENÜ > > RAUF-/RUNTERfahren 5 > Random 2 (Steuermodus) Master (Beliebig) Master Program 5 > Random 2 (Beliebig) NEBULA WEISSLICHT LED BETRIEBSANLEITUNG...
- Seite 13 6 > Random 3 Master Program 6 > Random 3 (Beliebig) PROGRAMM 7 - WORMS (SCHLANGEN) Control Mode Master Program MENÜ > > MENÜ > > RAUF-/RUNTERfahren 7 > Worms (Steuermodus) Master (Schlangen) Master Program 7 > Worms (Schlangen) UFO LICHT...
- Seite 14 > Zur Wahl von JA (YES) oder NEIN (NO) RAUF-/RUNTER-fahren > ‚ENTER‘ zur Ann. (Werkseinst.) (NEIN) HINWEISE: • Werkseinst. wird angezeigt (s. rechts) DMX Mode A001 • DMX Adresse auf 001 gesetzt (Modus) Master Dim 100% • DMX Kanäle bis 60 NEBULA WEISSLICHT LED BETRIEBSANLEITUNG...
-
Seite 15: Dmx-Betrieb
BETRIEB DMX BETRIEB Alle Nebula Modelle in der Reihe können DMX gesteuert werden, s. folgende Abschnitte. HINWEISE: • Der Projektor muss für alle DMX-Betriebsarten auf DMX programmiert sein. • Wiederholtes Drücken der MENÜ-Taste ruft die Unter-Menüs ab. • Für Menüs u. Untermenüs jedes Modells s. Tabelle der programmierbaren Funktionen. - Seite 16 Min. bis max. Lstg. LD59 0255 Min. bis max. Lstg. LD30 0255 Min. bis max. Lstg. LD60 0255 Min. bis max. Lstg. Die ausgewählte Adressnummer muss genügend DMX-Adresskanäle für die übrigen 59 Nebula DMX- Kanäle hinter sich frei haben. NEBULA WEISSLICHT LED BETRIEBSANLEITUNG...
-
Seite 17: Einrichten Der Faser Und Hülsenarten
EINRICHTEN DER FASER UND HÜLSENARTEN ÜBERBLICK Der Nebula ist mit 2 Arten von Hülsen kompatibel – Crimp- und schraubbaren Hülsen. Crimphülsen werden werkseitig am Faserbündel angeschlossen und einfach in die weißen Muffen auf der Oberseite des Projektors geschoben. Schraubbare Hülsen eignen sich für Endanschlüsse vor Ort, entweder durch UFO-Installateure oder durch Dritte. -
Seite 18: Wartung Und Sicherheitshinweise
Das äußere Gehäuse des Geräts kann heiß werden - ihn von allen brennbaren Materialien fern- halten und NICHT in einem Umkreis von 200 mm (8‘‘) einer brennbaren Oberfläche aufstellen. • Der Projektor darf nicht ohne das angeschlossene Faserbündel in Betrieb genommen werden. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung NEBULA WEISSLICHT LED BETRIEBSANLEITUNG... -
Seite 19: Fehlerdiagnose
Netzstrom und LCDAnzeige Sicherung durchgebrannt oder zurücksetzen. Bleibt das Problem bestehen, sind aus Stromkreis unterbrochen Netzstom abschalten und UFO kontaktieren Netzkabel defekt Ersatzkabel von UFO besorgen Gerät in DMXSteuermodus, aber Gerät is tot – kein Licht von alle Kanalwerte der DMXSteuerung DMXSteuerwert erhöhen... -
Seite 20: Technische Daten
Individuelle LED Leistung 96mW LED LumenOutput, individuell 9.6lm Optionen Farbtemperatur 2700K, 3000K, 4000K, 5700K, 6500K, Mehrere (Mixed) 70 (minimum) LED Lebensdauer 50,000 hours (gewöhnlich) Dimm & Leistungssteuerung DMX plus manueller Dimm umd DemoModus DMXAnschluss 5Pin XLR Buchsen NEBULA WEISSLICHT LED BETRIEBSANLEITUNG... - Seite 21 NOTIZEN UFO LICHT...
- Seite 22 NOTIZEN NEBULA WEISSLICHT LED BETRIEBSANLEITUNG...
- Seite 23 NOTIZEN UFO LICHT...
-
Seite 24: Spezifikation
Vereinigtes Königreich • Vereinigte Staaten • Deutschland • Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland +49 (0)9491 955880...
