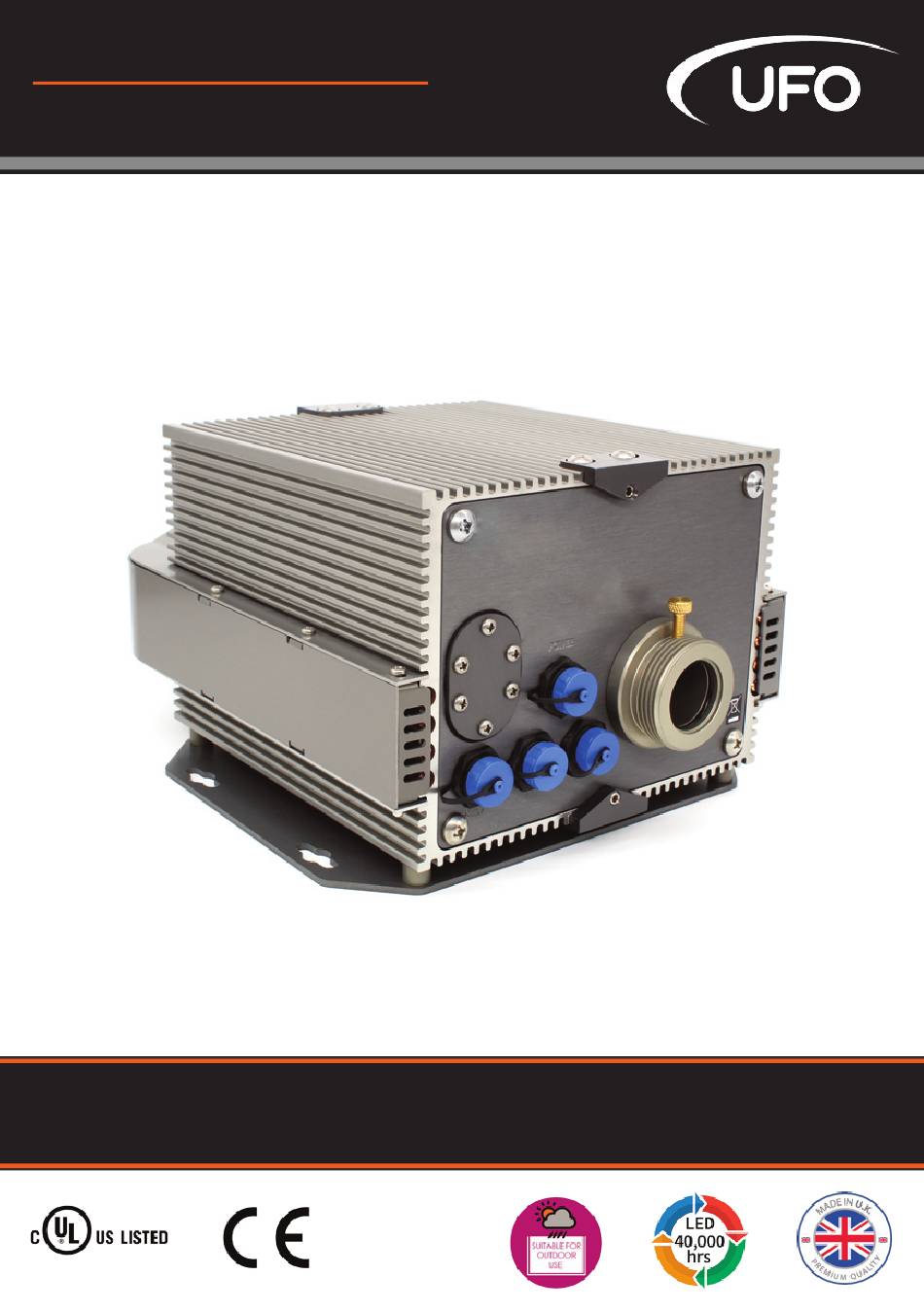

- Seite 1 BETRIEBSANLEITUNG Sirius Aqua Projektor Rev: C3 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN IP67 E357731...
-
Seite 2: Einführung
EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Diese Betriebsanleitung bitte für späteres Nachschlagen aufbewahren. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung des Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten. Diese Betriebsanleitung ist in drei Abschnitte gegliedert:... - Seite 3 Bereich befinden würde. Durch Salzwasser verursachte Schäden, die auf eine unsachgemäße, ungeschützte Aufstellung des Projektors zurückzuführen sind, führen zum Erlöschen jeglicher UFO- Garantien für das Produkt. UFO empfiehlt dringend, den Projektor nicht an einem Ort zu installieren, an dem solche Schäden auftreten können.
-
Seite 4: Übersicht Frontplatte
Der Sirius Aqua LED-Projektor wird von einem externen 24V IP67 LED-Treiber gespeist. Der Sirius Aqua LED-Projektor enthält eine Reihe von LED-Arrays, die eine optimale Anzeige und Beleuchtung innerhalb des folgenden optischen Bereichs liefern. Modell Farbtemperatur LumenOutput UFO SIRIPCW 5500°K 5700lm UFO SIRIPSW 5300°K 4650lm UFO SIRIPWW... -
Seite 5: Überblick
3. DMX Adressen DIP- Schalter mit der Spitze eines Schraubendrehers sachte Schalter 1 bis 9 einstellen (n. unten AN, n. oben AUS). Den Projektor auf „Manuell“ stellen, indem Schalter 10 mit einer Schraubendreherspitze sachte eingestellt wird BLICK DURCH ZUGANGSKLAPPE UFO LICHT... -
Seite 6: Anleitung Zum Wiedereinsetzen Der Zugangsklappe
EINFÜHRUNG ANLEITUNG ZUM WIEDEREINSETZEN DER ZUGANGSKLAPPE 1. Dichtung prüfen und sicherstellen, dass sie unversehrt und frei von Verunreinigungen ist 2. Die Lukenplatte mit den sechs selbstdichtenden Schrauben lose an der Frontplatte befestigen. 3. Die Schrauben in der unten gezeigten numerischen Reihenfolge anziehen 4. -
Seite 7: Anschluss - Für Grundbetrieb
Kabel in einem abgedichteten Gehäuse (empf. min. IP67) abgeschlossen und wie folgt ange- schlossen werden - Grün/Gelb – Erde (PE) - Blau – Neutralleiter (N) - Braun – Phase (L) Strom anschalten und der Projektor ist einsatzbereit. Sollte kein Licht erzeugt werden, im Abschnitt FEHLERDIAGNOSE dieses Handbuchs nach- schlagen. UFO LICHT... - Seite 8 EINFÜHRUNG INSTALLATION Der Faseranschluss sollte zuerst - vor der Netzversorgung - angeschlossen werden. Den Faserbund sicher an den Bundring an der Frontplatte des Geräts anschließen. Sicherstellen, dass der Faseran- schluss vollständig eingesetzt ist, dann die Sicherungsschraube handfest anziehen. Nie den Projektor betreiben, wenn der Faseranschluss nicht im Bundring ist. ACHTUNG Frontplatten-Steckdosen ohne Staubkappe oder eingesteckten Anschl.
- Seite 9 Gehäuse (empf. min. IP67) abgeschlossen und wie folgt angeschlossen werden: - Grün/Gelb – Erde (PE) - Blau – Neutralleiter (N) - Braun – Phase (L) Strom anschalten und der Projektor ist einsatzbereit. Sollte kein Licht erzeugt werden, im Abschnitt FEHLERDIAGNOSE dieses Handbuchs nachschlagen. UFO LICHT...
- Seite 10 Sollte kein Licht erzeugt werden, im Abschnitt FEHLERDIAGNOSE dieses Handbuchs nach- schlagen. HINWEIS: DAS INTERFACE DER SEPARATEN ZUFÜHRUNG PASST NUR ZU UND FUNKTIONIERT NUR MIT DEN FOLGENDEN SIRIUS IP MODELLEN UFO SIRIP-CW-CF UFO SIRIP-SW-CF UFO SIRIP-WW-CF UFO SIRIP-NW-CF UFO SIRIP-GW-CF...
-
Seite 11: Externe Steuerung Weisslicht Und Effekt Betrieb
EINFÜHRUNG EXTERNE STEUERUNG WEISSLICHT UND EFFEKT BETRIEB Das externe Sirius Steuerungs-Interface ist ein externes Gerät, das von UFO als Zubehör geliefert wird: Es ermöglicht dem Benutzer das Dimmen und/oder die Geschwindigkeitsänderung des Sirius IP-Effektmotors (Funkel- oder Farbrad), ohne auf die internen manuellen Bedienelemente des Sirius IP zugreifen zu müssen... -
Seite 12: Betrieb
BETRIEB – MANUELLER BETRIEB FARBRAD EFFEKTSTEUERUNG MIT SENSOR Damit der normale manuelle Betrieb funktioniert, müssen die Bedienelemente hinter der Frontplattenklappe wie folgt eingestellt werden: • DIP-Schalter 10 muss AN sein • Die manuelle Dimmfunktion muss auf die gewünschte Stufe eingestellt werden •... -
Seite 13: Dmx-Betrieb
Adresse ergibt (siehe unten). Als Alternative den Online-Kalkulator über den folgenden Link benutzen: http://sabretechnology.co.uk/calc.asp Schalter nummer Funktionswahl An – manuell Funktion oder 010V Aus DMX Wert Adressen sind additiv z.B. Schalter 2,5,7 an = Adresse 082 UFO LICHT... -
Seite 14: Nur Weisslicht
BETRIEB – DMX BETRIEB NUR WEISSLICHT Jeder Nur-Weißlicht Sirius Aqua belegt 3 DMX-Kanäle (einschließlich des redundanten Kanals 2), wie in der folgenden Tabelle angegeben: Kanal Funktion DMX Wert Beschreibung LED Dimmen 0255 Von 0 (aus) bis 255 (am hellsten) Steuerung Effektrad n. -
Seite 15: Normales Weisslicht Dimmen
Maximale Lichtlstg. – NotfallStandardsteuerung bei Stromausfall Minimales Licht Minimale Lichtleistung – normale Dimmsteuerung Maximales Licht Maximale Lichtleistung – normale Dimmsteuerung Hinweis: : In dieser Konfiguration leuchtet der Projektor bei einem Ausfall der Netzversorgung der 0-10V-Steuerung als Notfalllicht voll auf. UFO LICHT... -
Seite 16: Funktion
BETRIEB STANDARD EFFEKT-FARBRAD Bei Modellen mit Effekt-Farbrad kann der Projektor von 0 (0 Volt DC) bis 100% (10V DC) gedimmt werden und das Effekt-Farbrad kann mit einem 0-10V Signal gesteuert werden, wie in der fol- genden Tabelle beschrieben. Funktion Wert Beschreibung Farbrad Weiß... - Seite 17 Segment geliefert. Das Rad in Bewegung erzeugt ein ununterbrochenes Funkeln, in- dem es sich auf beiden Seiten des Segments vor- und zurückdreht. Wenn das Rad gestoppt wird (DMX 0-Wert), kommt es am Segment zum Stillstand und gibt ungehin- dertes weißes Licht ab. UFO LICHT...
-
Seite 18: Effekt - Betrieb Separate Zufuhr
EFFEKT BETRIEB SEPARATE ZUFUHR Die Sirius Separate Zufuhr ist ein externes Gerät, das von UFO als Zubehör geliefert wird und: • Ermöglicht dem Benutzer das Dimmen und/oder die Geschwindigkeitsänderung des Sirius Aqua Effektmotors (Funkel- oder Farbrad), ohne auf die internen manuellen Bedienelemente des Sirius Aqua zugreifen zu müssen... -
Seite 19: Wartung
WARTUNG WARTUNGSPROTOKOLL Datum Ausgeführte Wartung Hinweis: Alle Wartungsarbeiten MÜSSEN in der obigen Tabelle vermerkt werden, mit Angaben zu der Art und Zeit der Wartung. Für Garantieansprüche MUSS dies datiert werden. UFO LICHT... -
Seite 20: Fehlerdiagnose
Lose(r) Stecker oder fehlerhafter Anschluss/Kabel Das Gerät ist tot – Buchsen vollständig eingesteckt sind. kein Licht. Lüfter IP67 Netzteil defekt Ersatz von UFO besorgen läuft nicht Gerät in DMXSteuermodus aber DMX Kanalsteuerwert von Kanal 3 auf <251 senken Kanalwert auf >250 gesetzt Mit der Methode für manuellen Betrieb in der... -
Seite 21: Technische Spezifikation
Manuell / DMX / 010V Dimmen Betriebsumgebung Extern (Laborgeprüft auf IP67) Min. Umgebungstemperatur 10°C Max. Umgebungstemperatur +45°C Material Aluminium Ausführung Hart eloxiert Maße (L x B x H) 324 mm (12,4”) x 240 mm (9,4”) x 164 mm (6,5”) Gewicht 6,5 kg UFO LICHT... - Seite 22 ZUBEHÖR Für den Sirius Aqua Projektor ist eine Reihe von Zubehör erhältlich. Zur Bestellung oder für weitere Informationen bitte an die UFO-Vertriebsmitarbeiter wenden. • 24V IP67-Netzteil mit IP68-Anschluss • 2-poliger IP68-Lötstift-Stromanschluss • 3-poliger IP68-Lötstift-DMX-Anschluss • 4-poliger IP68-Lötstift 0-10V-Anschluss • 2Mtr. DMX Data-Kabel mit IP68-Anschluss •...
