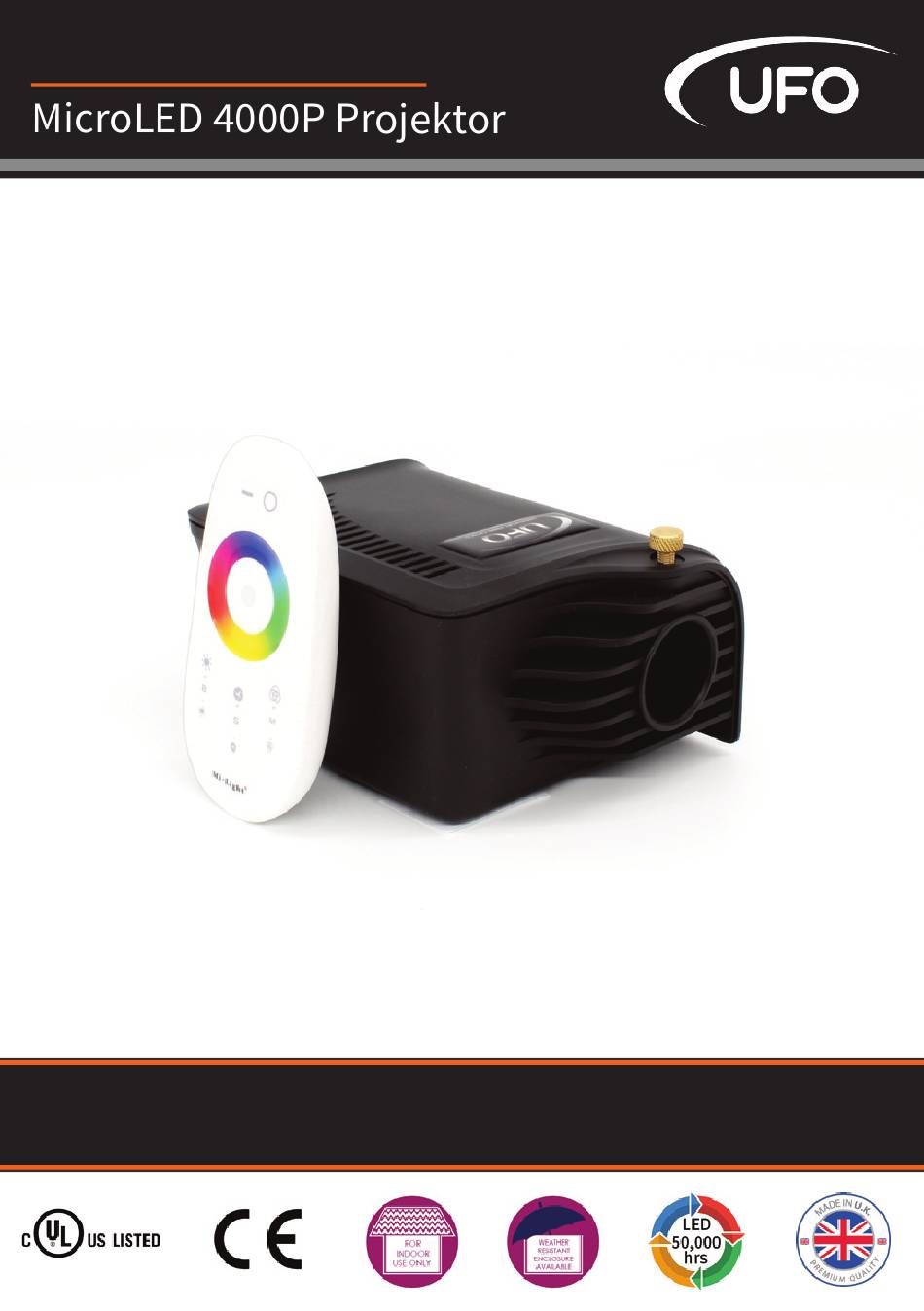

- Seite 1 BETRIEBSANLEITUNG Rev: C3 BITTE DIESE BETRIEBSANLEITUNG VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
-
Seite 2: Einführung
EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung des Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten. Diese Betriebsanleitung bitte für späteres Nachschlagen aufbewahren. Die Anleitung ist in drei Abschnitte gegliedert •... -
Seite 3: Stromversorgung
Dieser Projektor wird mit einer separaten Montageplatte geliefert. Bei Verwendung der Montageplatte bitte die mitgelieferte Montageanleitung beachten. STROMVERSORGUNG Dieser Projektor wird über ein 12V-Netzteil oder einen 12V-Konstantspannungstreiber versorgt. Netzteil/Treiber aus der Verpackung nehmen. Den Klinkenstecker in die Buchse auf der Rück- seite stecken, jetzt ist der Projektor anschlussbereit. UFO LICHT... -
Seite 4: Anschluss
INSTALLATION ANSCHLUSS Zwei Verbindungen werden benötigt – der Faseranschluss und der Netzanschluss. Der Faseran- schluss sollte zuerst angeschlossen werden. Den Faseranschluss an der Vorderseite des Geräts anschließen und mit der M5-Sicherungsschraube sichern. Den Netzstecker in die Steckdose stecken. Strom einschalten, die LED-Anzeige leuchtet auf und der Projektor schaltet sich automatisch an. -
Seite 5: Betrieb
3 Sekunden Taste 5 drücken und halten. Der Projektor blinkt neunmal als Anzeige, dass die Fernbe- dienung vom Projektor abgekoppelt ist. HINWEIS: - Wenn mehrere Projektoren mit einer Fernbedienung gesteuert werden, verlieren sie allmählich ihre Synchronisation (Diskrepanzen im Farbzyklus). UFO LICHT... -
Seite 6: Funktionen
BETRIEB FERNBEDIENUNG STEUERUNGSMODI UND FUNKTIONEN Modus Helligkeit Geschwindigkeit Bemerkungen Modus durch Tippen auf Statisch weiß Einstellbar Nicht einstellbar Farbring dann Modus + jederzeit aufrufbar FarbringStrg. Tippen auf Weiß u. Farben gemis Einstellbar Nicht einstellbar Farbring ruft diesen Modus jederzeit auf. Alle Farben verblassen Einstellbar Einstellbar... -
Seite 7: Reichweitentest Fernbedienung
Hinweis: Wenn ein Projektor über mehr als eine Fernbedienung verfügt, kann es zu einer Ver- ringerung der Reichweite kommen, wenn beide (oder mehrere) Fernbedienungen gleichzeitig verwendet werden. Beschreibung Datum Max. Reichweite Fernbedienung 1 Fernbedienung 2 Fernbedienung 3 Toträume UFO LICHT... -
Seite 8: Betrieb Per Eingebauter Tasten
BETRIEB BETRIEB PER EINGEBAUTER TASTEN Zur Deaktivierung der Fernbedienung und Rückkehr zu manuellem Betrieb eine der Tasten auf der Rückseite des Projektors drücken. Der Projektor reagiert nun auf manuelle Befehle von den 2 Steuertasten wie unten beschrieben. Der LED-Projektor hat 2 Farbzyklen mit jeweils 3 verschiedenen Geschwindigkeitseinstellungen; Farben s. -
Seite 9: Betrieb & Wartung
DMX-ferngesteuert werden. Siehe MicroLED 2000- oder MicroLED 4000-Slave-Betriebsanleitung für DMX-Verdrahtungen. WARTUNGSPROTOKOLL Datum Ausgeführte Wartung Hinweis: Alle Wartungsarbeiten MÜSSEN in der obigen Tabelle vermerkt werden, mit Angaben zu der Art und Zeit der Wartung. Für Garantieansprüche MUSS dies datiert werden. UFO LICHT... -
Seite 10: Fehlerdiagnose
Lose Netzstecker Stecker prüfen leuchtet nicht Defektes Netzteil Netzteil ersetzen Gerät ist tot – kein LEDArray defekt Kontaktieren Sie UFO Licht, aber die LED Betriebsanzeige Projektor an und ausschalten oder mit Mit Fernbedienung ausgeschaltet leuchtet noch Fernbedienung anschalten LEDLinse vorsichtig mit trockenem Tuch reinigen Gerät muss gereinigt werden... -
Seite 11: Technische Spezifikation
2,4 Ghz Reichweite Fernbedienung 30 Mtr., je nach Umgebung Leistung Fernbedienung 2 AAA Batterien Material Ausführung Schwarz, weiß oder silber Maße (L x B x H) / Gewicht 137 mm x 114 mm x 73 mm / 389 g UFO LICHT... -
Seite 12: Spezifizieren Bauen Installieren
SPEZIFIZIEREN BAUEN INSTALLIEREN Vereinigtes Königreich • Vereinigte Staaten Deutschland • Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland +44 (0)1890 883416...
