UFO MicroLED 3000 Betriebsanleitung
Verwandte Anleitungen für UFO MicroLED 3000
Inhaltszusammenfassung für UFO MicroLED 3000

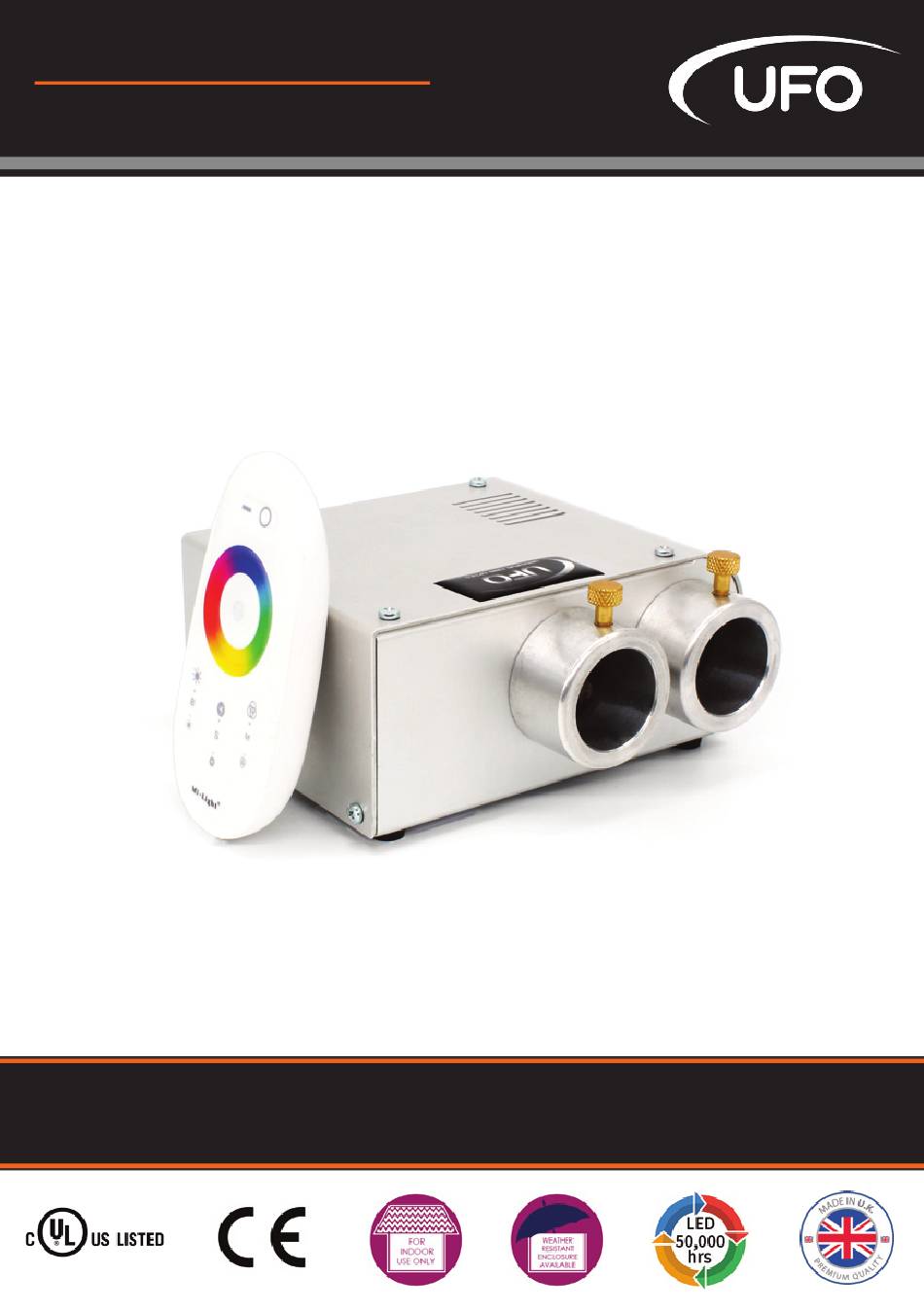

- Seite 1 BETRIEBSANLEITUNG MicroLED 3000 Projektor Rev: C5 DIESE BETRIEBSANLEITUNG BITTE VOR DER INSTALLATION INBETRIEBNAHME ODER WARTUNG DES PROJEKTORS LESEN E357731...
-
Seite 2: Einführung
EINFÜHRUNG Danke für den Kauf dieses UFO Projektors. Bitte vor Beginn der Installation, Bedienung oder Durchführung der Wartung dieses Projektors diese Betriebsanleitung lesen, um eine optimale Einstellung und lange Lebensdauer zu gewährleisten. Diese Betriebsanleitung bitte für späteres Nachschlagen aufbewahren. Die Betriebsanleitung ist... -
Seite 3: Stromversorgung
Den Netzstecker in die Steckdose stecken. Den Strom einschalten, die LED Anzeige leuchtet auf und der Projektor nimmt automatisch den Betrieb auf. Sollte kein Licht produziert werden, im Kapitel FEHLERDIAGNOSE nachschlagen. HINWEIS: DIESE PROJEKTOREN SIND NICHT NETZSEITIG DIMMBAR. UFO LICHT... -
Seite 4: Betrieb
BETRIEB MIC 3000 FERNBEDIENUNG Beschreibung Details Amerkungen Leistung 2 x AAA Batterien Gemessen im freien Raum, kann durch Hindernisse oder Reichweite 30 Meter andere RFGeräte abgeschwächt werden Zugelassen zur Verwendung in Frequenz 2,4GHz UK, Europa und USA. Batterien – Wenn der Projektor wie oben beschrieben betriebsbereit ist, die Klappe an der Rückseite der Fernbedienung entfernen. -
Seite 5: Betrieb Fernbedienung
(Weiß nicht verfügbar) Zeigt an, dass die Fernbedienung bei Anzeige Tastendruck aktiv ist Taste Farbzyklusgeschwindigkeit erhöhen Taste Helligkeit erhöhen Taste Helligkeit verringern Taste Farbzyklusgeschwindigkeit verringern Modus + Aufsteigendes Durchlaufen der Taste Farbzyklusprogramme Modus Absteigendes Durchlaufen der Taste Farbzyklusprogramme UFO LICHT... - Seite 6 BETRIEB BETRIEB FERNBEDIENUNG Anpassen der Fernbedienung an den Projektor – Den Netzstecker von der Rückseite des Projektors entfernen, dann wieder einstöpseln und innerhalb 3 Sekunden Taste 5 drücken, der Projektor „blinkt“ zweimal langsam zur Bestätigung, dass die Fernbedienung mit dem Projektor verbunden ist.
-
Seite 7: Programmliste Der Modus
Helligkeit – Die Helligkeit kann in jedem Modus mit den Tasten 6 und 7 erhöht oder verringert werden. Zyklusgeschwindigkeit – Die Drehzahl des Farbzyklus in den Modi 3 bis 14 kann mit den Tasten 5 & 8 justiert werden. UFO LICHT... -
Seite 8: Fernbedienung
BETRIEB FERNBEDIENUNG REICHWEITENTEST Nach vollständiger Installation des Projektors einen kompletten Reichweitentest durchführen, und die Reichweite in die nachstehende Tabelle eintragen. Diese Informationen sind für Wartungszwecke unerlässlich, um festzustellen, ob sich die Reichweite/Empfindlichkeit verringert, und um tote Bereiche innerhalb der Reichweite der Fernbedienugen aufgrund von RF-Hin- dernissen und/oder RF-Interferenzen zu erfassen. -
Seite 9: Dmx-Betrieb
In dieser Master/Slave-Konfiguration folgt der Slave-Projektor dem Master- Projektor. Der MicroLED 3000 Master-Projektor kann nicht von einem externen DMX-Controller gesteuert werden. Der MicroLED 3000 kann nur mit den Slave-Projektoren MicroLED 2000 oder MicroLED 4000 DMX- ferngesteuert werden. Siehe MicroLED 2000- oder MicroLED 4000-Slave-Betriebsanleitung für DMX- Drahtverbindungen. -
Seite 10: Anleitung Zur Wartung
& ANLEITUNG ZUR WARTUNG SICHERHEIT WARTUNG Zur Gewährleistung einer langen Lebensdauer und eines sicheren, zuverlässigen Betriebs des Projektors ist die ordnungsgemäße Wartung und Installation an einem geeigneten und sicheren Ort sehr wichtig. Vor Durchführung jeglicher Wartungsarbeiten am Projektor muss dieser von der Stromver- sorgung getrennt werden und abkühlen. -
Seite 11: Mögliche Ursache(N)
Lose Netzstecker Stecker prüfen leuchtet nicht Defektes Netzteil Netzteil ersetzen Gerät ist tot – kein LEDArray defekt UFO kontaktieren Licht, aber die LED Projektor an und ausschalten oder mit Betriebsanzeige Mit Fernbedienung ausgeschaltet leuchtet noch Fernbedienung anschalten LEDLinse vorsichtig mit trockenem Tuch reinigen Gerät muss gereinigt werden... -
Seite 12: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Faseranschlussgröße Dual 30 mm Durchmesser Faserart Glas / PMMA Material/Ausführung Aluminium, silber eloxiert Maße (L x B x H) 140 mm (5,5”) x 106 mm (4,2”) x 68 mm (2,7”) Gewicht 0,6kg Betriebsumgebung Innenbereich IP20 Min. Umgebungstemperatur 10°C Max. - Seite 13 NOTIZEN UFO LICHT...
- Seite 14 NOTIZEN 3000 MICROLED BETRIEBSANLEITUNG...
- Seite 15 NOTIZEN UFO LICHT...
-
Seite 16: Spezifikation
INSTALLATION Vereinigtes Königreich • Vereinigte Staaten • Deutschland Europa • Universal Fibre Optics Ltd Universal Fiber Optics USA LLC UFO Licht GmbH Home Place Coldstream 1749 Northgate Blvd Andreasstraße 20 TD12 4DT Sarasota FL34234 93059 Regensburg Deutschland +44 (0)1890 883416...
