3.5

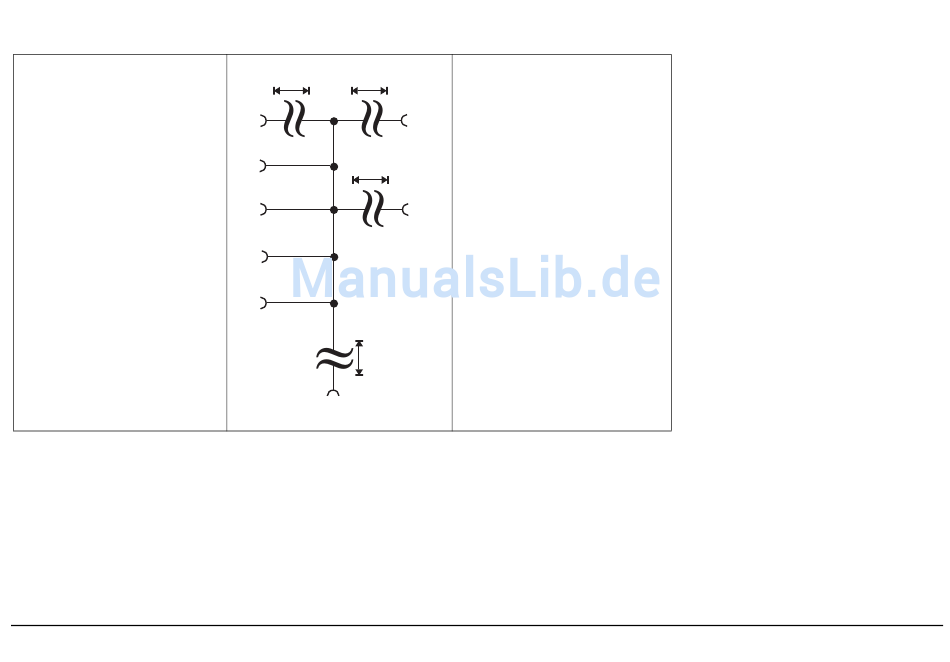

Galvanische Trennung
(1) Analogeingänge
(3) Binäreingang
(5) Setup-Schnittstelle
(6) Display
(7) Analogausgang
(8) Spannungsversorgung
3.6
Verwendung der Setup-Schnittstelle
-
Die Setup-Schnittstelle USB ist lediglich für den zeitlich beschränkten Serviceeinsatz konzipiert, wie z.B. Übertragung von
Setupdaten und während der Inbetriebnahme.
-
Für den zeitlich unbeschränkten Schnittstellendauerbetrieb in einer fest verdrahteten Anlage ist sie nicht geeignet, weil
während der Datenübertragung mit dem Setup-Programm die Überwachungsfunktion ausgeschaltet ist!
2015-06-01
50 V DC
3700 V AC
(1)
(3)
3700 V AC
(5)
(6)
(7)
3700 V AC
(8)
(2) Relaisausgang Alarm
(2)
(4) Relaisausgang Voralarm
(4)
3 Montage
21
