Type E9
Die Maschine an das Stromnetz anschließen:
▪ Netzspannung 400 V (50 Hz)
▪ Leistungsschutzschalter 32 A (Auslösecharakteristik C)
▪ Bei der Zuleitung muss ein Kabelquerschnitt von mindestens 6 mm² verwendet werden.
Dieser Kabelquerschnitt stellt nur eine Mindestanforderung dar, er muss bei längerer
Zuleitung von Elektrofachkräften bestimmt werden.

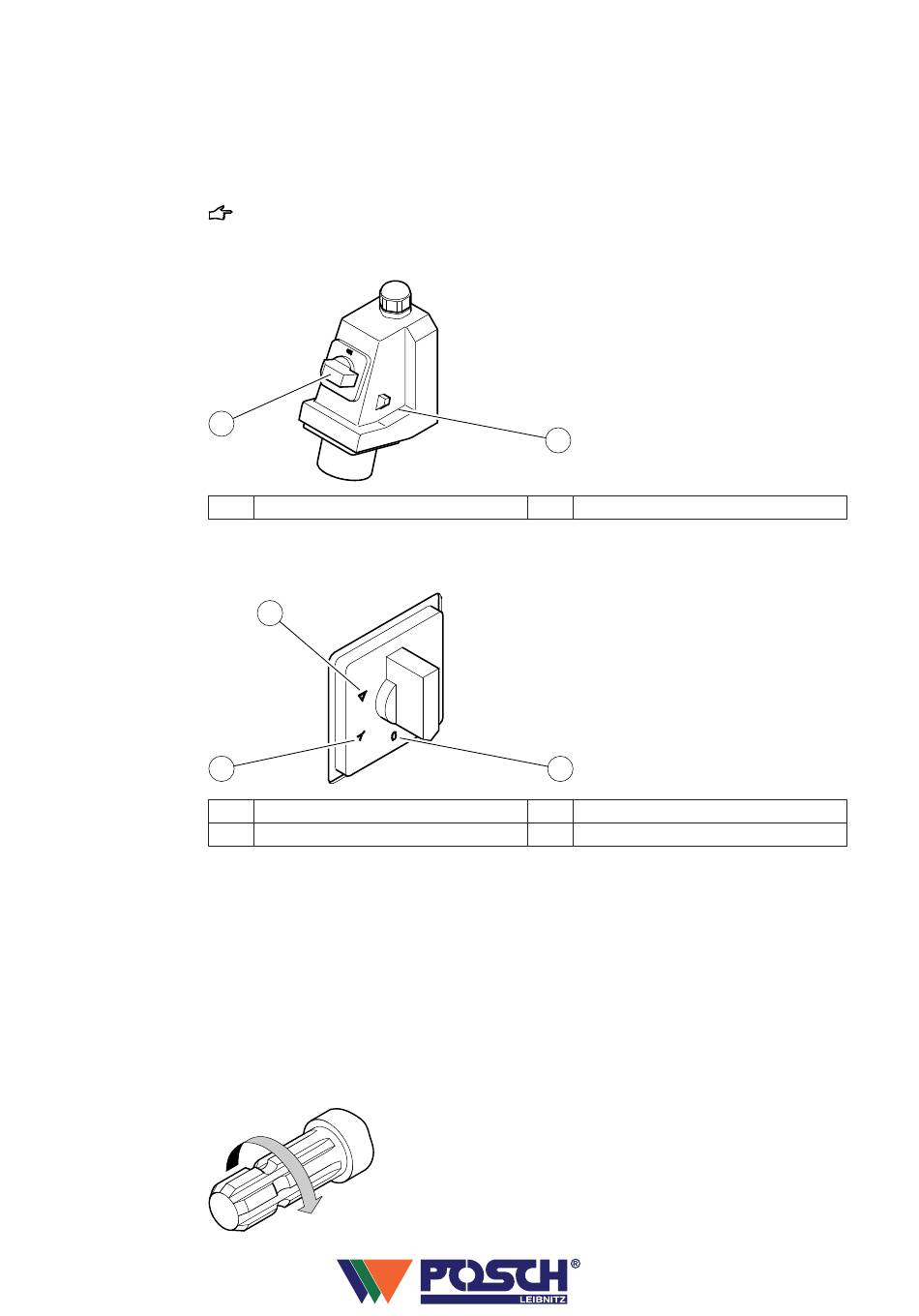

▪ Den Hauptschalter (am Stecker) einschalten.
2
1
Stecker
▪ Den Schalterknopf zuerst in die Y-Stellung drehen und den Motor hochfahren lassen.
Danach den Schalter in die Dreieck-Stellung weiterdrehen.
3
2
1
Null- Stellung
2
Stern- Stellung
Wenn der E-Motor nicht startet (rote Lampe für Drehrichtungserkennung leuchtet):
Vorgang wie bei der 1. Type.
4.2
Antrieb durch Schlepper über Gelenkwelle (Type
Z)
▪ Die Maschine an die Dreipunktaufhängung des Schleppers montieren.
▪ Die Gelenkwelle anstecken und mit der Sicherheitskette sichern.
1
2
Hauptschalter
1
3
Dreieck- Stellung
Inbetriebnahme
17
