Funktionen Wind - Nexus NX Sea Data Bedienungsanleitung

NX INSTRUMENTE
6

Funktionen WIND

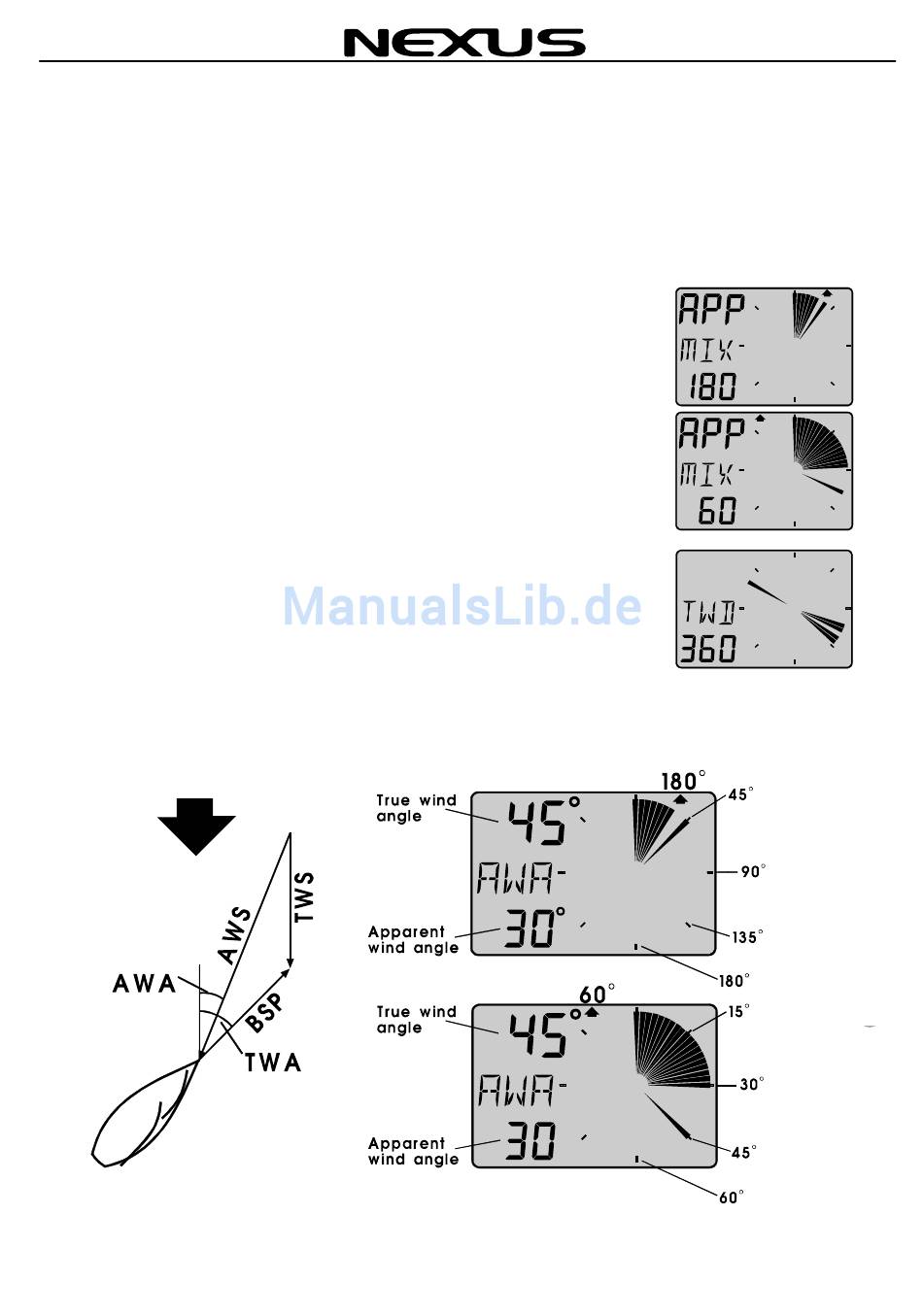

Folgende Anzeigen für die Top-Funktion können gewählt werden:
[AWA] (Apparent Wind Angle) = scheinbarer Windeinfallswinkel
[TWA] (True Wind Angle) = wahrer Windeinfallswinkel
TWA und TWS können nur angezeigt werden, wenn ein Log-Geber im System
angeschlossen ist.
Die Auswahl der Anzeige erfolgt in der Geräteeinstellungs-Routine.
Drücken Sie PAGE zum Wechsel zwischen der 180° ° ° °
(Werkseinstellung) und 60° ° ° ° - Anzeige. Der ausgewählte Bereich
wird durch den LCD-Pfeil am oberen Rand der Anzeige angezeigt.
Es wird entweder der Text [APP] = scheinbarer Wind oder (Tru) =
wahrer Wind und der gewählte Anzeigebereich angezeigt
MIX 180° ° ° ° Anzeige des Windeinfallswinkel in 180° Darstellung
MIX 60° ° ° ° Anzeige des Windeinfallswinkel in 60° Darstellung
TWD 360 Wenn im System Kompass-Informationen zur
Verfügung stehen, kann die wahre (geographische)
Windrichtung angezeigt werden.
Bei der 180° Darstellung symbolisiert jeder Sektor einen Winkel
von 5° .
Die folgenden Abbildungen dienen nur der Erklärung der Anzeige.
Eine gleichzeitige Darstellung von AWA und TWA in Ziffern ist
nicht möglich.
WIND
www.busse-yachtshop.de | info@busse-yachtshop.de
11
Deutsch
