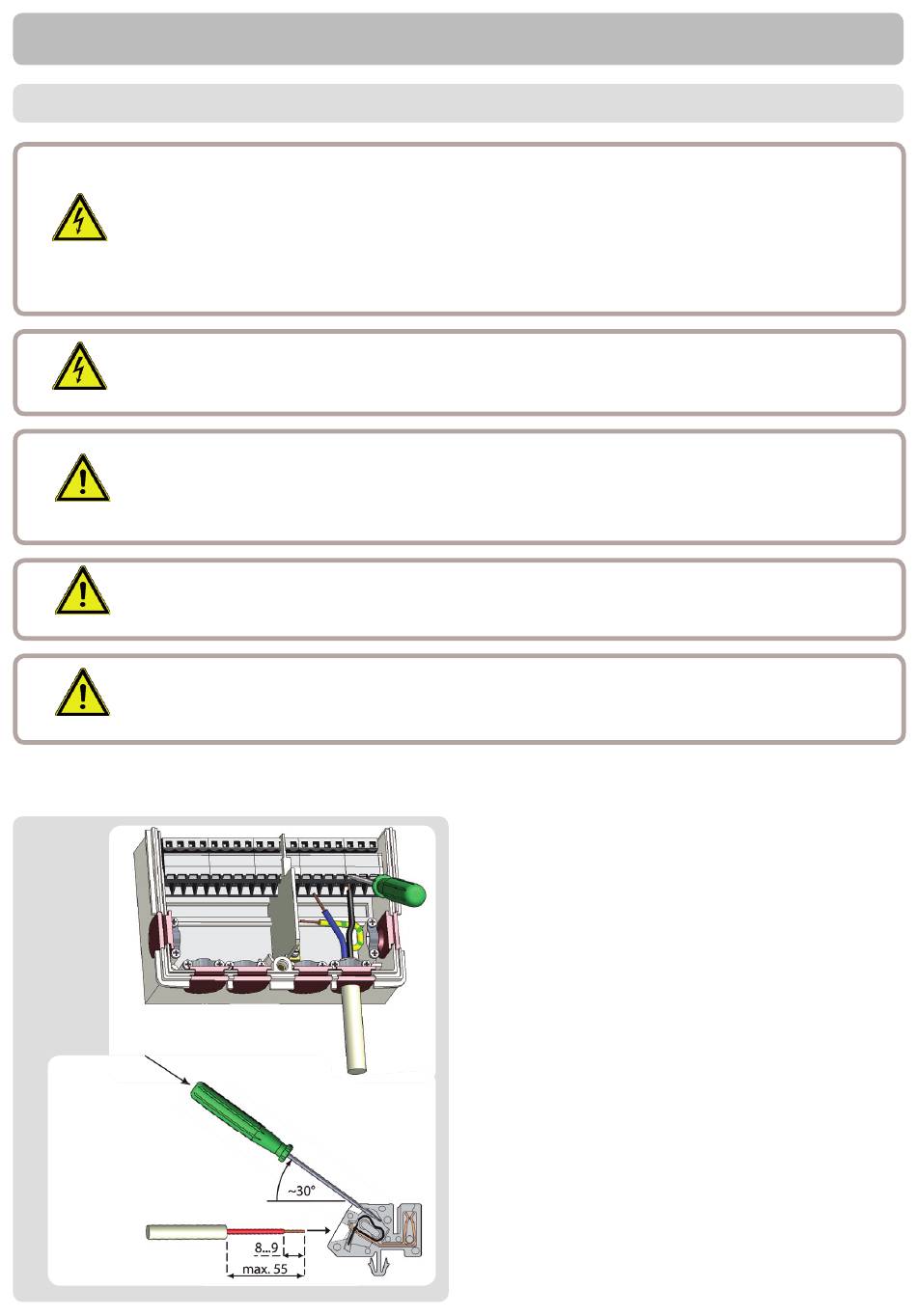

C.2 Elektrischer Anschluss
Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie-
dereinschalten sichern! Spannungsfreiheit prüfen!
Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück-
sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler
Gefahr
darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtba-
re Schäden wie z.B. Risse gibt.
Der Regler darf von hinten nicht zugänglich sein.
Gefahr
Kleinspannungsführende Leitungen wie Temperaturfühlerleitungen sind
getrennt von netzspannungsführenden Leitungen zu verlegen. Tempe-
raturfühlerleitungen nur in die linke Seite und netzspannungsführende
Achtung
Leitungen nur in die rechte Seite des Gerätes einführen.
In der Spannungsversorgung des Reglers ist bauseits eine allpolige
Trennvorrichtung z.B. Heizungsnotschalter vorzusehen.
Achtung
Die am Gerät anzuschliessenden Leitungen dürfen maximal 55mm ab-
gemantelt werden und der Kabelmantel soll genau bis hinter die Zugent-
lastung ins Gehäuse reichen.
Achtung
C.2.1
Installation
1.Reglergehäuse öffnen (siehe C.1)
2.Leitungen max. 55mm abmanteln,
einführen, die Zugentlastungen montieren,
Aderenden 8-9mm abisolieren (Abb.C.2.1)
3.Klemmen mit einem passenden Schrau-
bendreher öffnen (Abb.3.2.1) und Elektro-
anschluss am Regler vornehmen.
4. Gehäuseoberteil wieder einhängen und
mit der Schraube verschließen.
5. Netzspannung einschalten und Regler
in Betrieb nehmen
9
