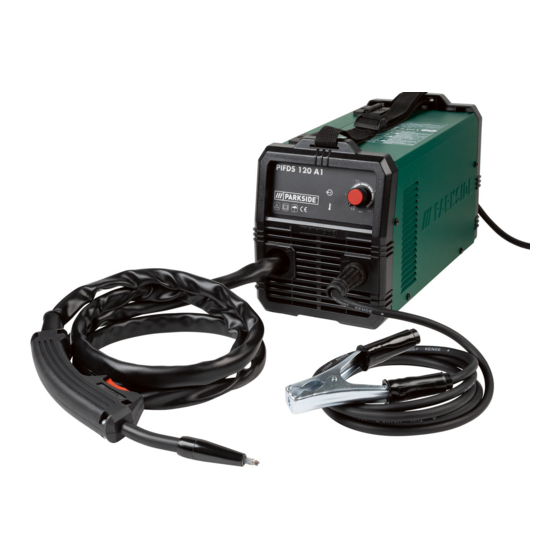

Parkside PIFDS 120 A1 Bedienungs- Und Sicherheitshinweise
  1. Anleitungen
  2. Marken
  3. Parkside Anleitungen
  4. Schweißgeräte
  5. PIFDS 120 A1
  6. Bedienungs- und sicherheitshinweise
Parkside PIFDS 120 A1 Bedienungs- Und Sicherheitshinweise

Parkside PIFDS 120 A1 Bedienungs- Und Sicherheitshinweise

Vorschau ausblenden Andere Handbücher für PIFDS 120 A1:
