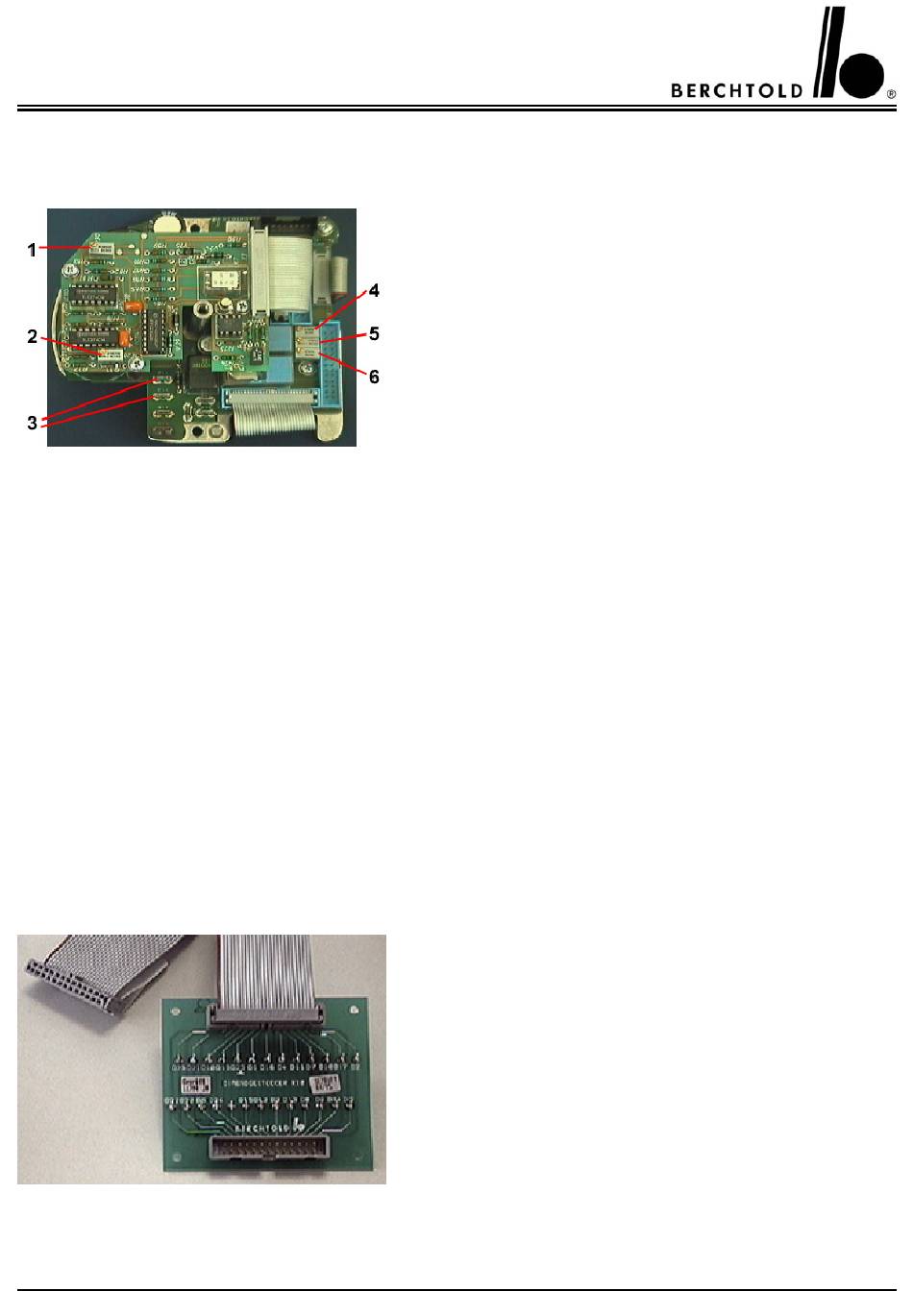

Einstellpunkte
Adjustment points
CHROMOPHARE
C 952 Service Manual (D, E)
®
2. Trimmer R38 – zum Abgleich des Leuchtbandes auf minima-
le Helligkeitsanzeige
1. Trimming pot R38 for setting the LED-bargraph to mini-
mal light intensity indication
2. Trimmer R26 – zum Abgleich des Leuchtbandes auf ma-
ximale Helligkeitsanzeige
2. trimming pot R26 for setting the LED-bargraph to maximum
light intensity indication
3. Input
X12 = +/plus, orange Zuleitung
X13 = -/minus, graue Zuleitung
3. Spannung:
23,5 – 30 Volt D.C. unter Last
3. Input
X12 = +/positiv, orange cable
X13 = -/negativ, grey cable
3. Voltage:
23,5 – 30 Volt D.C. with load
4. Trimmer R23 – Einstellung für minimale Helligkeit = 17,5 Volt
an der Halogenlampe
4. Trimming pot R23 – setting of minimal light intensity = 17,5
Volt at the halogen bulb
5. Trimmer R20 – Einstellung für maximale Helligkeit = 22,8
Volt an der Halogenlampe
5. Trimming pot R20 – setting of maximal light intensity = 22,8
Volt at the halogen bulb
6. Trimmer R1 – Systemspannung
6. Trimming pot R1 – system set up voltage
Diagnosestecker zur Überprüfung der Testpunkte D1 - D25,
siehe nächstes Kapitel, Teile Nr. 63593
diagnostic board to check the test points D1 - D25, please see
also next chapter, part no. 63593
31
