Elektrischer Anschluss
26

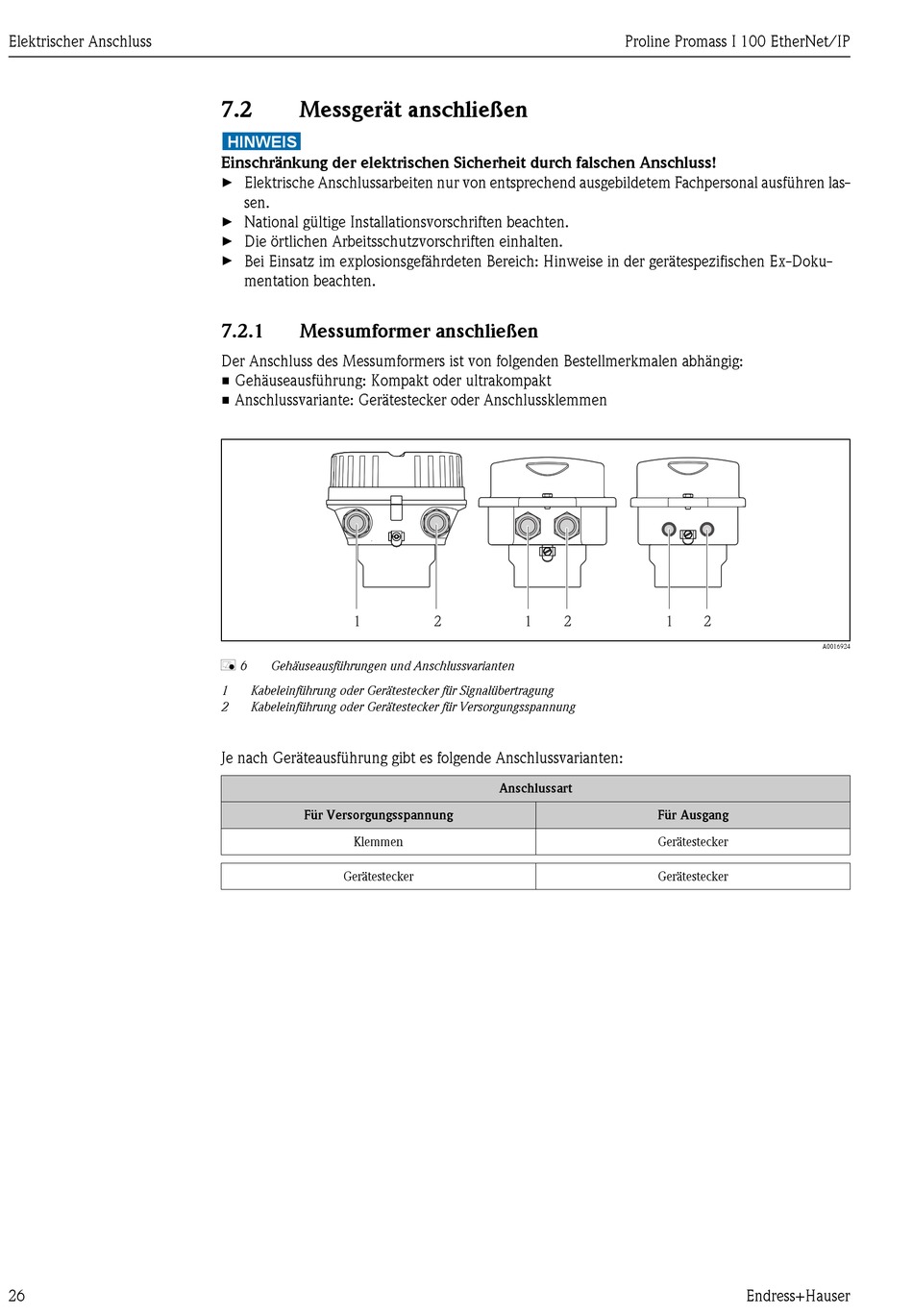

7.2 Messgerät anschließen
HINWEIS
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal ausführen las-
►
sen.
National gültige Installationsvorschriften beachten.
►
Die örtlichen Arbeitsschutzvorschriften einhalten.
►
Bei Einsatz im explosionsgefährdeten Bereich: Hinweise in der gerätespezifischen Ex-Doku-
►
mentation beachten.
7.2.1 Messumformer anschließen
Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig:
• Gehäuseausführung: Kompakt oder ultrakompakt
• Anschlussvariante: Gerätestecker oder Anschlussklemmen
1
å 6 Gehäuseausführungen und Anschlussvarianten
1 Kabeleinführung oder Gerätestecker für Signalübertragung
2 Kabeleinführung oder Gerätestecker für Versorgungsspannung
Je nach Geräteausführung gibt es folgende Anschlussvarianten:
Für Versorgungsspannung
Klemmen
Gerätestecker
2 1 2
Anschlussart
Proline Promass I 100 EtherNet/IP
1 2
Für Ausgang
Gerätestecker
Gerätestecker
Endress+Hauser
A0016924
