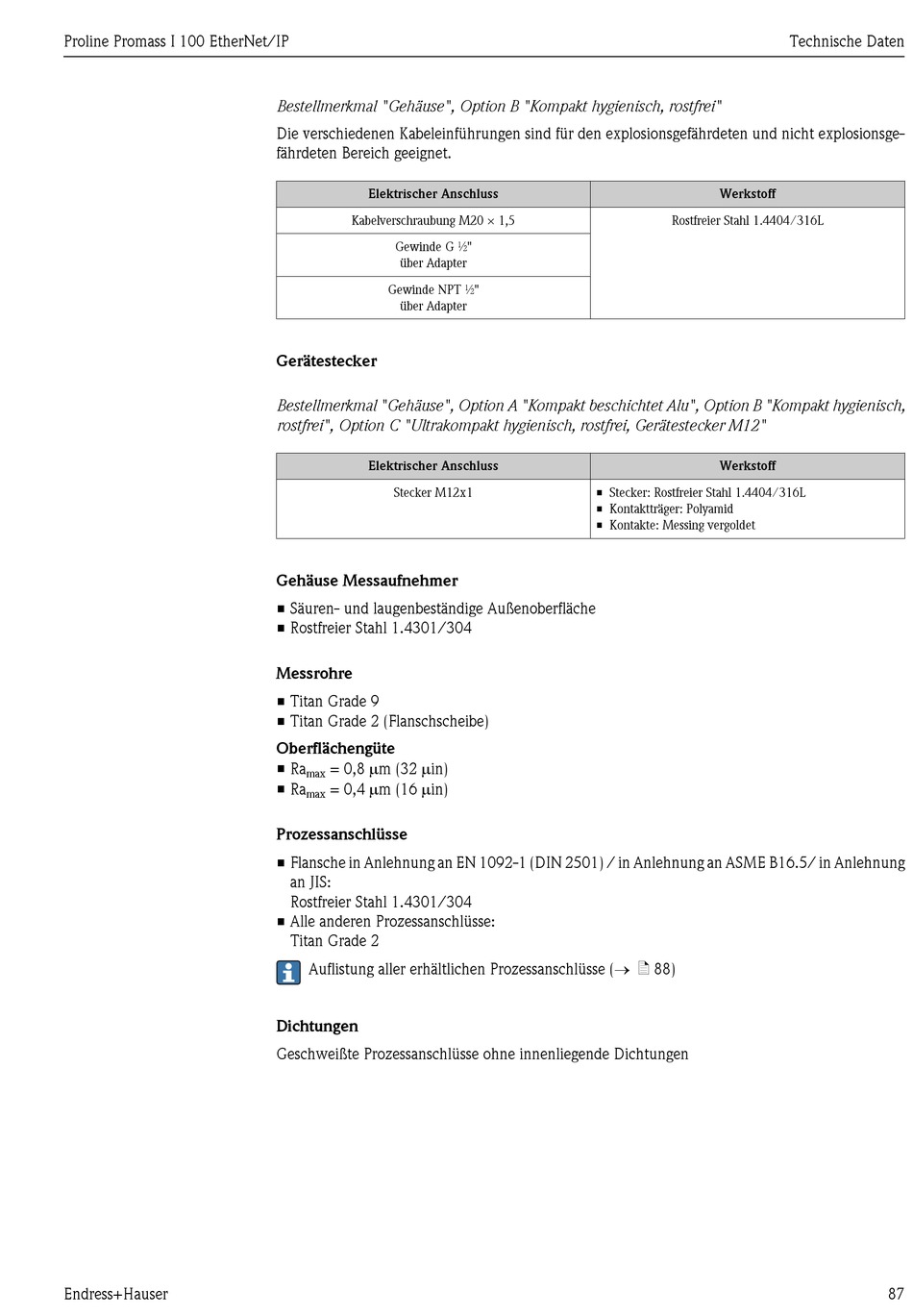

Endress+Hauser Proline Promass I 100 EtherNet/IP Betriebsanleitung Seite 87

Proline Promass I 100 EtherNet/IP
Endress+Hauser
Bestellmerkmal "Gehäuse", Option B "Kompakt hygienisch, rostfrei"
Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge-
fährdeten Bereich geeignet.
Elektrischer Anschluss
Kabelverschraubung M20 × 1,5
Gewinde G ½"
über Adapter
Gewinde NPT ½"
über Adapter
Gerätestecker
Bestellmerkmal "Gehäuse", Option A "Kompakt beschichtet Alu", Option B "Kompakt hygienisch,
rostfrei", Option C "Ultrakompakt hygienisch, rostfrei, Gerätestecker M12"
Elektrischer Anschluss
Stecker M12x1
Gehäuse Messaufnehmer
• Säuren- und laugenbeständige Außenoberfläche
• Rostfreier Stahl 1.4301/304
Messrohre
• Titan Grade 9
• Titan Grade 2 (Flanschscheibe)
Oberflächengüte
• Ra = 0,8 mm (32 min)
max
• Ra = 0,4 mm (16 min)
max
Prozessanschlüsse
• Flansche in Anlehnung an EN 1092-1 (DIN 2501) / in Anlehnung an ASME B16.5/ in Anlehnung
an JIS:
Rostfreier Stahl 1.4301/304
• Alle anderen Prozessanschlüsse:
Titan Grade 2
Auflistung aller erhältlichen Prozessanschlüsse (® ä 88)
Dichtungen
Geschweißte Prozessanschlüsse ohne innenliegende Dichtungen
Werkstoff
Rostfreier Stahl 1.4404/316L
Werkstoff
• Stecker: Rostfreier Stahl 1.4404/316L
• Kontaktträger: Polyamid
• Kontakte: Messing vergoldet
Technische Daten
87
