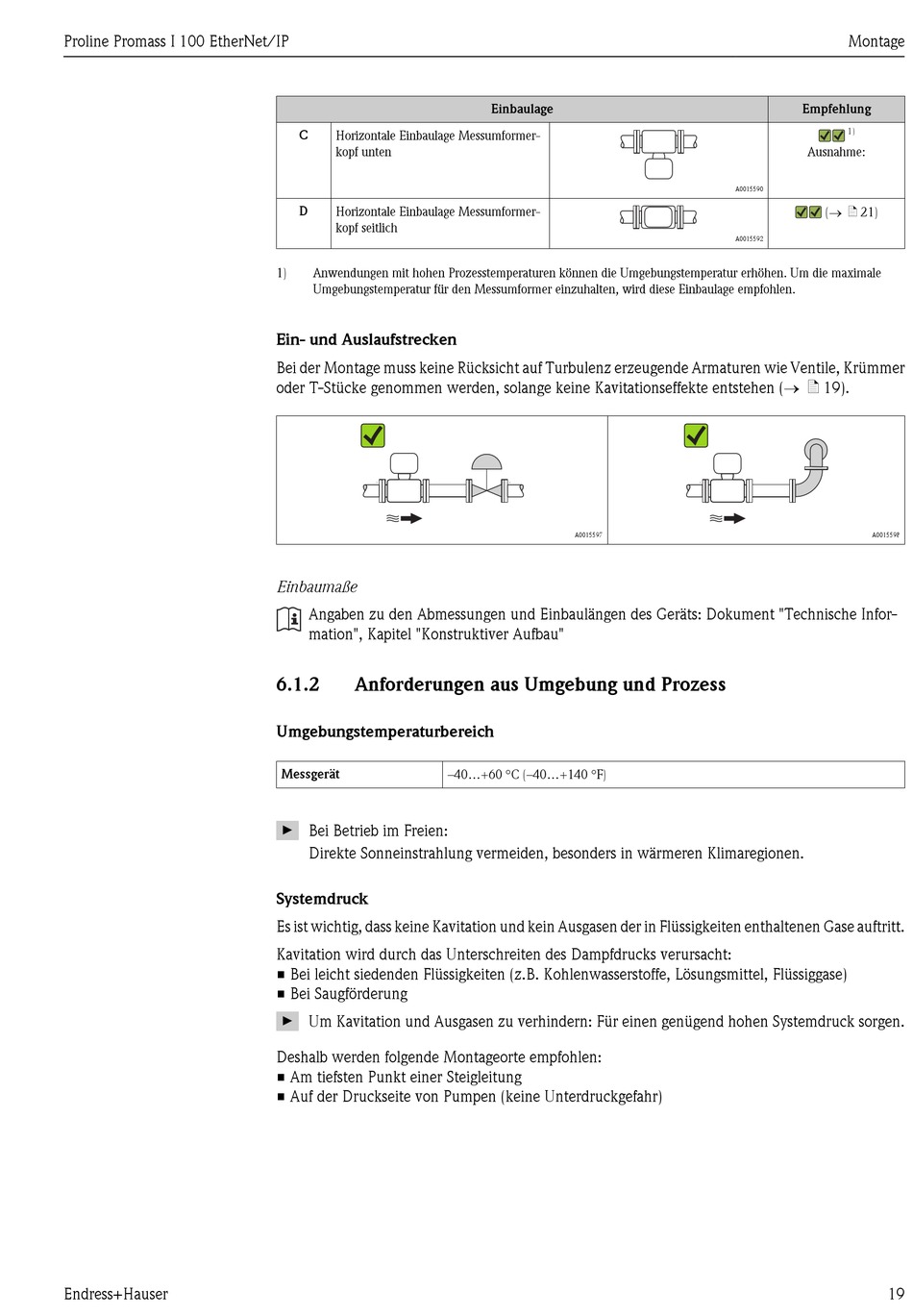

Proline Promass I 100 EtherNet/IP
Endress+Hauser
C Horizontale Einbaulage Messumformer-
kopf unten
D Horizontale Einbaulage Messumformer-
kopf seitlich
1) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.

Ein- und Auslaufstrecken

Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer
oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (® ä 19).
Einbaumaße
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Infor-
mation", Kapitel "Konstruktiver Aufbau"
6.1.2

Anforderungen aus Umgebung und Prozess

Umgebungstemperaturbereich

Messgerät –40...+60 °C (–40...+140 °F)
Bei Betrieb im Freien:
►
Direkte Sonneinstrahlung vermeiden, besonders in wärmeren Klimaregionen.
Systemdruck
Es ist wichtig, dass keine Kavitation und kein Ausgasen der in Flüssigkeiten enthaltenen Gase auftritt.
Kavitation wird durch das Unterschreiten des Dampfdrucks verursacht:
• Bei leicht siedenden Flüssigkeiten (z.B. Kohlenwasserstoffe, Lösungsmittel, Flüssiggase)
• Bei Saugförderung
Um Kavitation und Ausgasen zu verhindern: Für einen genügend hohen Systemdruck sorgen.
►
Deshalb werden folgende Montageorte empfohlen:
• Am tiefsten Punkt einer Steigleitung
• Auf der Druckseite von Pumpen (keine Unterdruckgefahr)
Einbaulage
A0015597
Montage
Empfehlung
1)
Ausnahme:
A0015590
(® ä 21)
A0015592
A0015598
19
