Montage
18

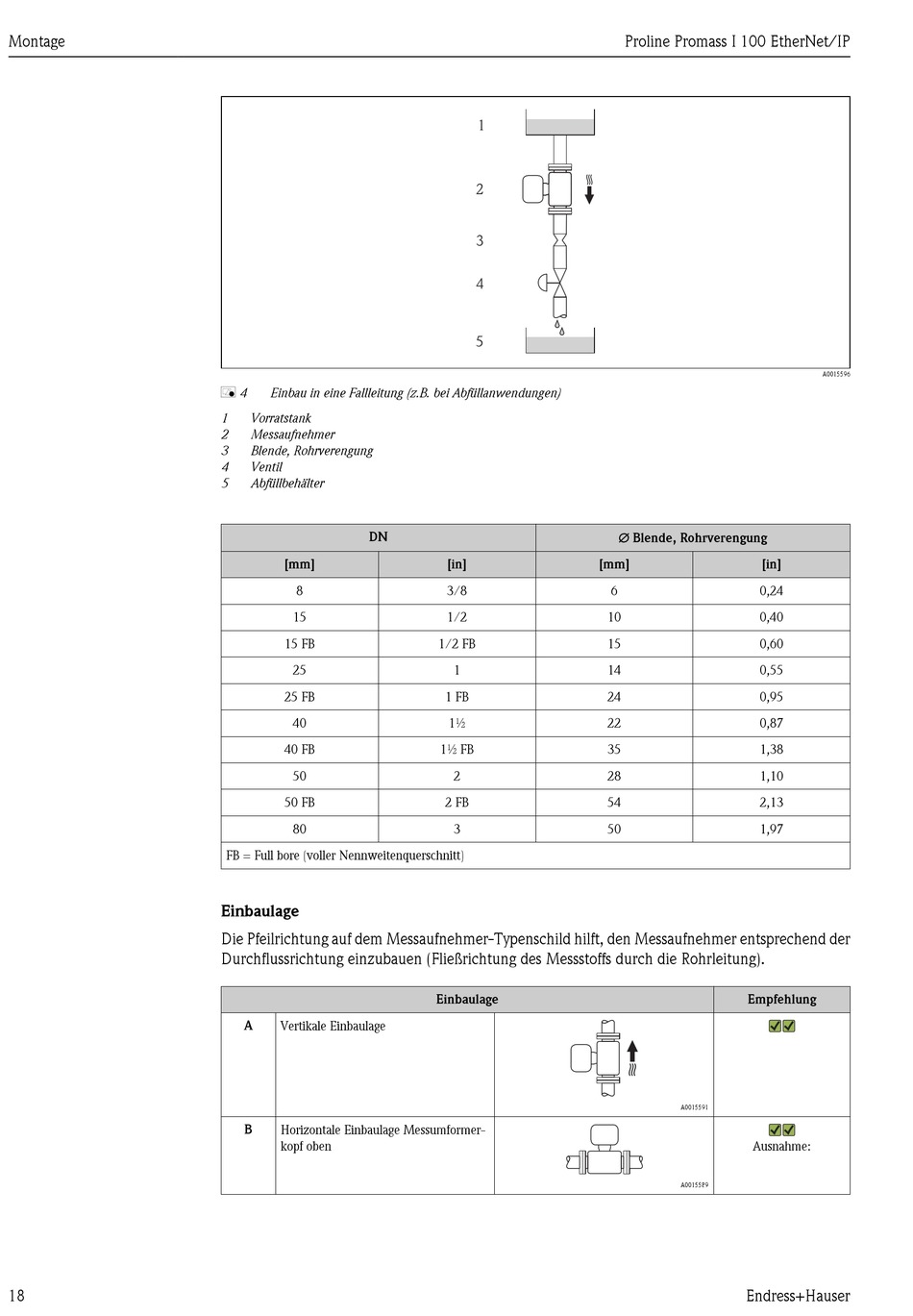

å 4 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
1 Vorratstank
2 Messaufnehmer
3 Blende, Rohrverengung
4 Ventil
5 Abfüllbehälter
DN
[mm]
8
15
15 FB
25
25 FB
40
40 FB
50
50 FB
80
FB = Full bore (voller Nennweitenquerschnitt)

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der
Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B Horizontale Einbaulage Messumformer-
kopf oben
1
2
3
4
5
[in] [mm]
3/8
1/2 10
1/2 FB 15
1 14
1 FB 24
1½ 22
1½ FB 35
2 28
2 FB 54
3 50
Einbaulage
Proline Promass I 100 EtherNet/IP
Æ Blende, Rohrverengung
[in]
6 0,24
0,40
0,60
0,55
0,95
0,87
1,38
1,10
2,13
1,97
Empfehlung
A0015591
Ausnahme:
A0015589
Endress+Hauser
A0015596
