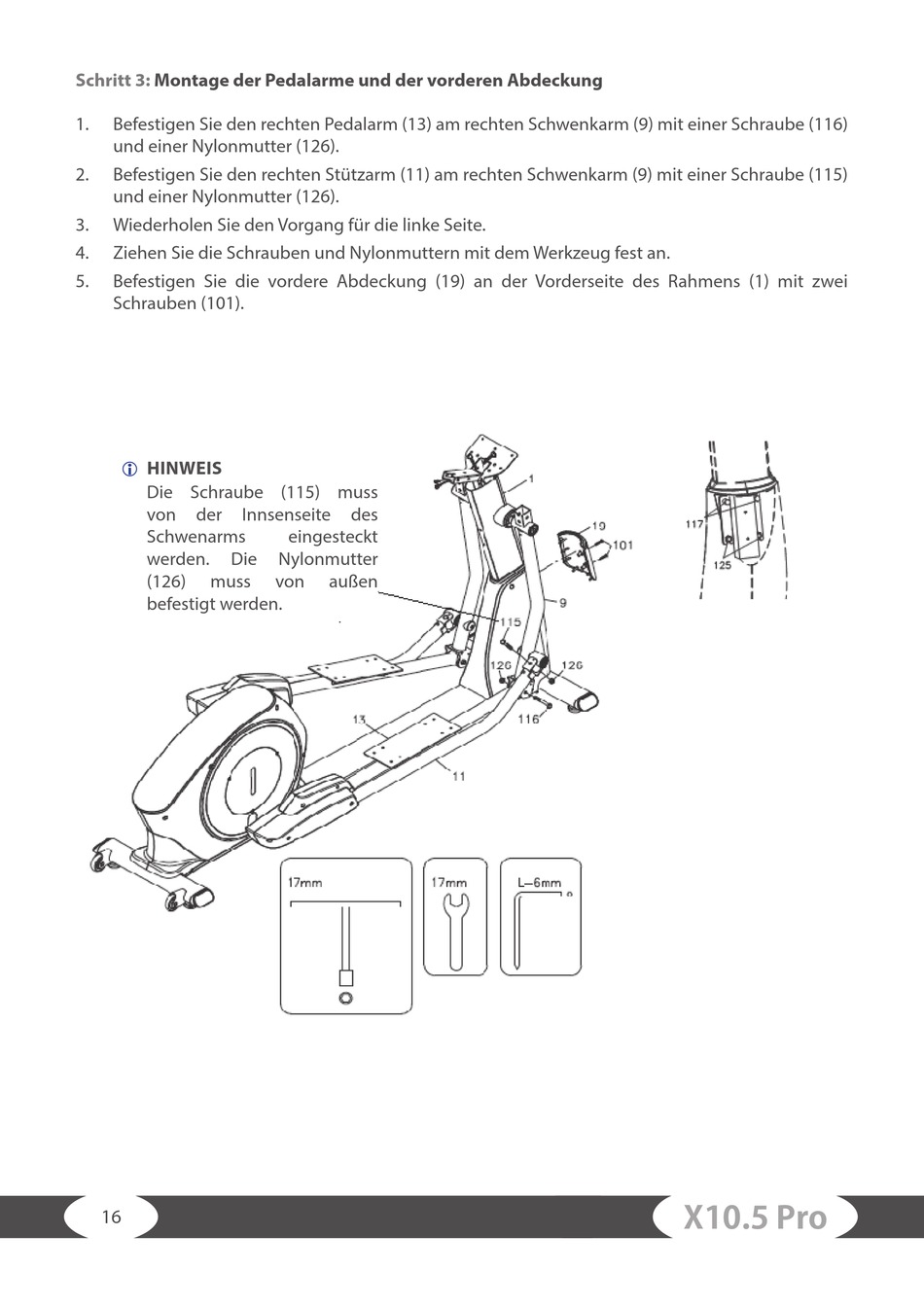

Schritt 3:
Montage der Pedalarme und der vorderen Abdeckung
1.
Befestigen Sie den rechten Pedalarm (13) am rechten Schwenkarm (9) mit einer Schraube (116)
und einer Nylonmutter (126).
2.
Befestigen Sie den rechten Stützarm (11) am rechten Schwenkarm (9) mit einer Schraube (115)
und einer Nylonmutter (126).
3.
Wiederholen Sie den Vorgang für die linke Seite.
4.
Ziehen Sie die Schrauben und Nylonmuttern mit dem Werkzeug fest an.
5.
Befestigen Sie die vordere Abdeckung (19) an der Vorderseite des Rahmens (1) mit zwei
Schrauben (101).
HINWEIS
L
Die Schraube (115) muss
von
der
Innsenseite
Schwenarms
werden.
Die
(126)
muss
befestigt werden.
16
des
eingesteckt
Nylonmutter
von
außen
X10.5 Pro
