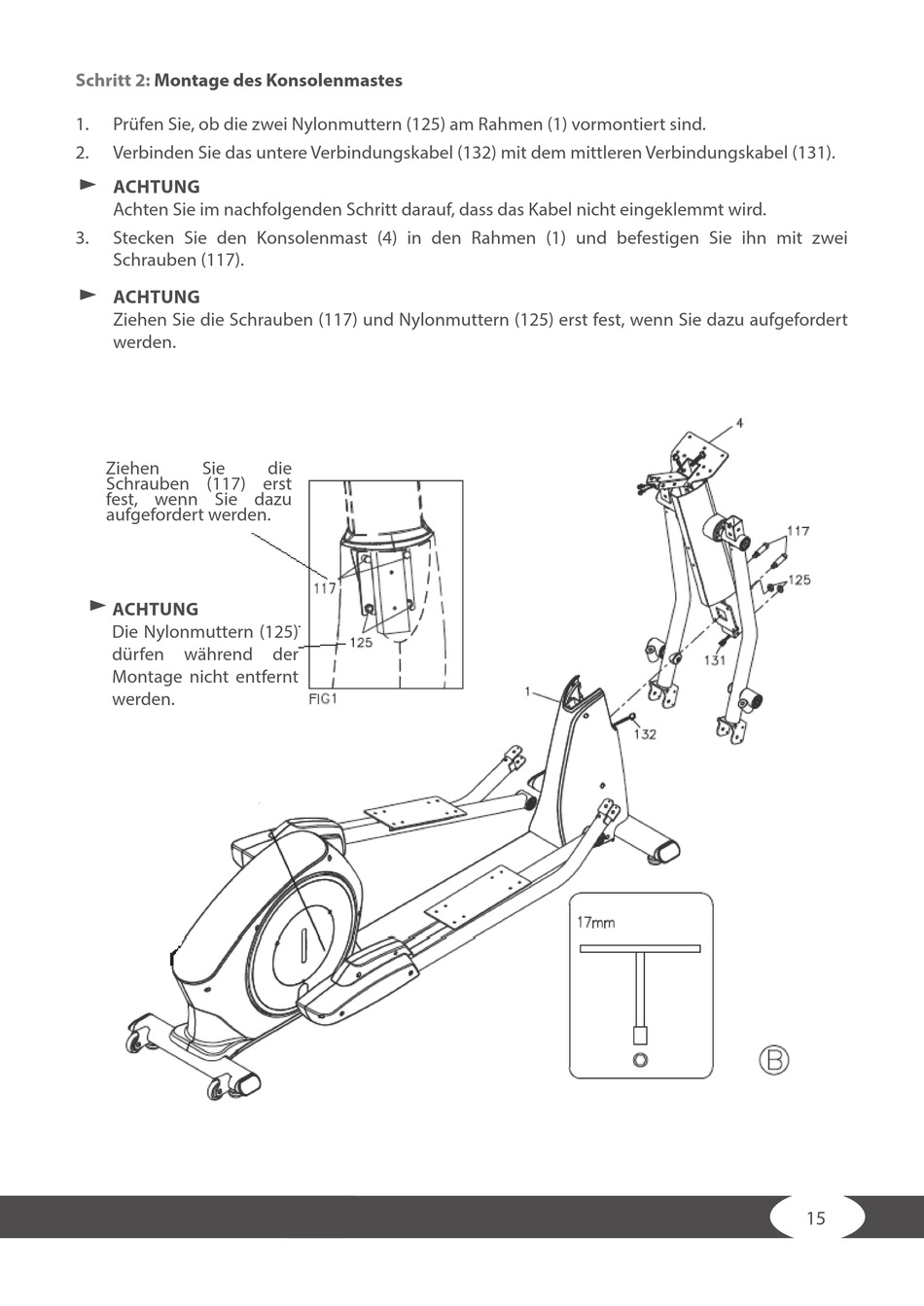

Schritt 2:
Montage des Konsolenmastes
1.
Prüfen Sie, ob die zwei Nylonmuttern (125) am Rahmen (1) vormontiert sind.
2.
Verbinden Sie das untere Verbindungskabel (132) mit dem mittleren Verbindungskabel (131).
࣑ ACHTUNG
Achten Sie im nachfolgenden Schritt darauf, dass das Kabel nicht eingeklemmt wird.
3.
Stecken Sie den Konsolenmast (4) in den Rahmen (1) und befestigen Sie ihn mit zwei
Schrauben (117).
࣑ ACHTUNG
Ziehen Sie die Schrauben (117) und Nylonmuttern (125) erst fest, wenn Sie dazu aufgefordert
werden.
Ziehen
Sie
Schrauben (117) erst
fest, wenn Sie dazu
aufgefordert werden.
࣑ ACHTUNG
Die Nylonmuttern (125)
dürfen
während
Montage nicht entfernt
werden.
die
der
15
