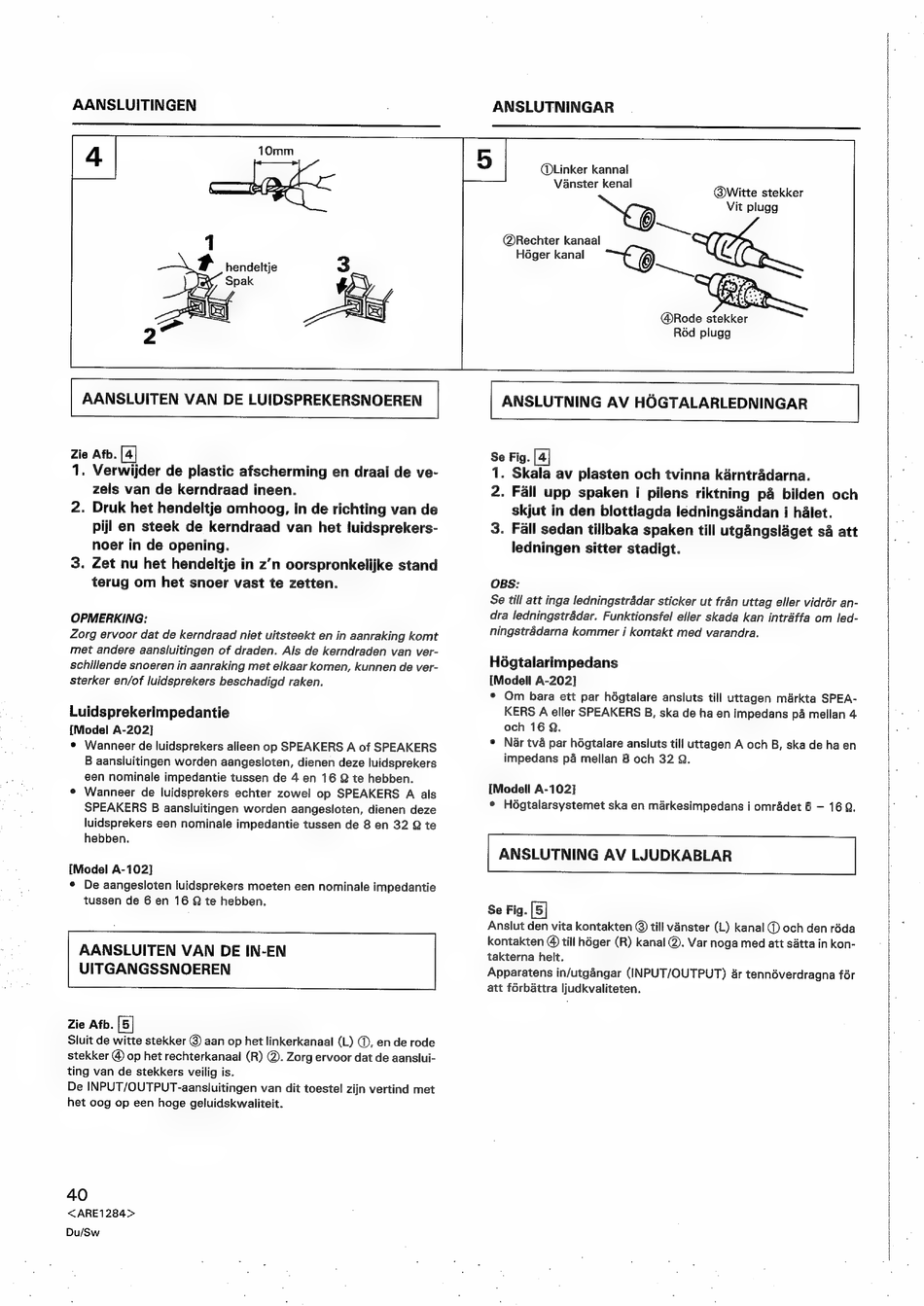

AANSLUITINGEN
10mm
hendeltje
ANSLUTNINGAR
@Linker kannal
Vanster kenal
Non
@Rechiter kanaal
@Witte stekker
Vit plugg
Héger kanal
ma)
an
eee
de stekker
Réd plugg
AANSLUITEN VAN DE LUIDSPREKERSNOEREN
Zie Afb. [4]
1. Verwijder de plastic afscherming en draai de ve-
zels van de kerndraad ineen.
2. Druk het hendeltje omhoog, in de richting van de
pijl en steek de kerndraad van het luidsprekers-
noer in de opening.
Zet nu het hendeltje in z'n oorspronkelijke stand
terug om het snoer vast te zetten.
oo
OPMERKING:
Zorg ervoor dat de kerndraad niet uitsteekt en in aanraking komt
met andere aansluitingen of draden. Als de kerndraden van ver-
schillende snoeren in aanraking met elkaar komen, kunnen de ver-
sterker en/of luidsprekers beschadigd raken.
Luidsprekerimpedantie
[Model A-202]
e Wanneer de luidsprekers alleen op SPEAKERS A of SPEAKERS
B aansluitingen worden aangesloten, dienen deze luidsprekers
een nominale impedantie tussen de 4 en 16 Q te hebben.
Wanneer
de luidsprekers echter zowel
op SPEAKERS A als
SPEAKERS B aansluitingen worden aangesloten, dienen deze
luidsprekers een nominale impedantie tussen de 8 en 32 Q te
hebben.
[Model A-102]
¢
De aangesloten luidsprekers moeten een nominale impedantie
tussen de 6 en 16 Q te hebben.
AANSLUITEN VAN DE IN-EN
UITGANGSSNOEREN
Zie Afb. [5]
Sluit de witte stekker @ aan op het linkerkanaal (L) @, en de rode
stekker @ op het rechterkanaal (R) @. Zorg ervoor dat de aanslui-
ting van de stekkers veilig is.
40
<ARE1284>
Du/Sw
| ANSLUTNING AV HOGTALARLEDNINGAR
Se Fig. [4]
1. Skala av plasten och tvinna karntradarna.
OBS:
Hégtalarimpedans
[Modell A-202]
¢ Om bara ett par hégtalare ansluts till uttagen markta SPEA-
KERS A eller SPEAKERS B, ska de ha en impedans pa mellan 4
och 16 Q.
© Nar tva par hégtalare ansluts till uttagen A och B, ska de ha en
impedans pa mellan 8 och 32 Q.
[Modell A-102]
° Hégtalarsystemet ska en markesimpedans i omradet 6 — 16 Q.
| ANSLUTNING AV LJUDKABLAR
Se Fig. [5]
Apparatens in/utgangar (INPUT/OUTPUT) &r tennéverdragna fér
att férbattra ljudkvaliteten.
