Allgemeine Wartung; Ersetzen Der Batterien - Fluke 789 ProcessMeter Produktübersicht

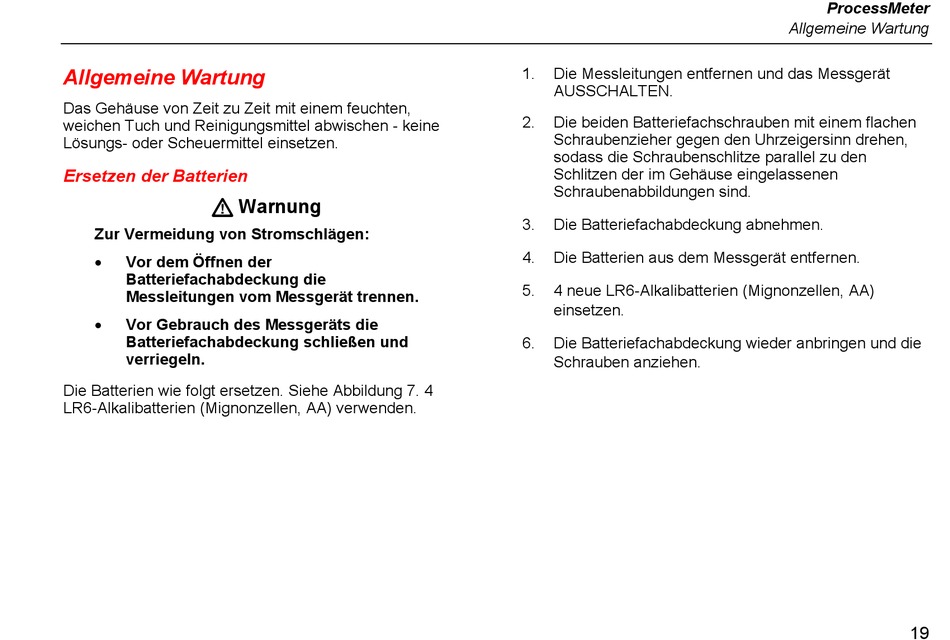

Allgemeine Wartung

Das Gehäuse von Zeit zu Zeit mit einem feuchten,
weichen Tuch und Reinigungsmittel abwischen - keine
Lösungs- oder Scheuermittel einsetzen.

Ersetzen der Batterien

! Warnung
Zur Vermeidung von Stromschlägen:
•
Vor dem Öffnen der
Batteriefachabdeckung die
Messleitungen vom Messgerät trennen.
•
Vor Gebrauch des Messgeräts die
Batteriefachabdeckung schließen und
verriegeln.
Die Batterien wie folgt ersetzen. Siehe Abbildung 7. 4
LR6-Alkalibatterien (Mignonzellen, AA) verwenden.
1. Die Messleitungen entfernen und das Messgerät
AUSSCHALTEN.
2. Die beiden Batteriefachschrauben mit einem flachen
Schraubenzieher gegen den Uhrzeigersinn drehen,
sodass die Schraubenschlitze parallel zu den
Schlitzen der im Gehäuse eingelassenen
Schraubenabbildungen sind.
3. Die Batteriefachabdeckung abnehmen.
4. Die Batterien aus dem Messgerät entfernen.
5. 4 neue LR6-Alkalibatterien (Mignonzellen, AA)
einsetzen.
6. Die Batteriefachabdeckung wieder anbringen und die
Schrauben anziehen.
ProcessMeter
Allgemeine Wartung
19
