Fluke 789 ProcessMeter Produktübersicht Seite 21

Nr. Element
mA, DC, mV, AC, M
M
oder kΩ, kHz
Auto Range
N
Manual Range
400100030
mV
O €o np
250 Ω
P
HART
Loop Power
Q

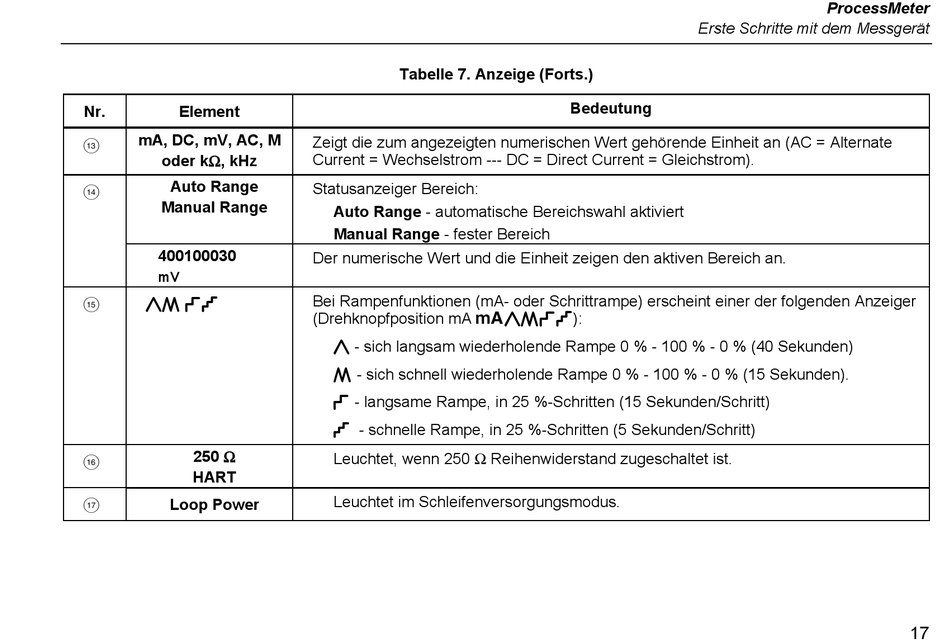

Tabelle 7. Anzeige (Forts.)
Zeigt die zum angezeigten numerischen Wert gehörende Einheit an (AC = Alternate
Current = Wechselstrom --- DC = Direct Current = Gleichstrom).
Statusanzeiger Bereich:
Auto Range - automatische Bereichswahl aktiviert
Manual Range - fester Bereich
Der numerische Wert und die Einheit zeigen den aktiven Bereich an.
Bei Rampenfunktionen (mA- oder Schrittrampe) erscheint einer der folgenden Anzeiger
(Drehknopfposition mA Y€onp):
€ - sich langsam wiederholende Rampe 0 % - 100 % - 0 % (40 Sekunden)
o - sich schnell wiederholende Rampe 0 % - 100 % - 0 % (15 Sekunden).
n - langsame Rampe, in 25 %-Schritten (15 Sekunden/Schritt)
p - schnelle Rampe, in 25 %-Schritten (5 Sekunden/Schritt)
Leuchtet, wenn 250 Ω Reihenwiderstand zugeschaltet ist.
Leuchtet im Schleifenversorgungsmodus.
Erste Schritte mit dem Messgerät
Bedeutung
ProcessMeter
17
