Nr. Position
Messleitungen in SOURCE:
OUTPUT
A
Ausgabe 0% mA
X
Messleitungen in
SIMULATE:
Verbrauch 0% mA
Messleitungen in SOURCE:
OUTPUT
B
Ausgabe repetierend 0 % -
Y
100 %-0 % langsame
€onp
Rampe (€)
Messleitungen in
SIMULATE:
Verbrauch repetierend 0 % -
100 %-0 % langsame
Rampe (€)
Nr. Position
C 250
mA
HART
LOOP POWER

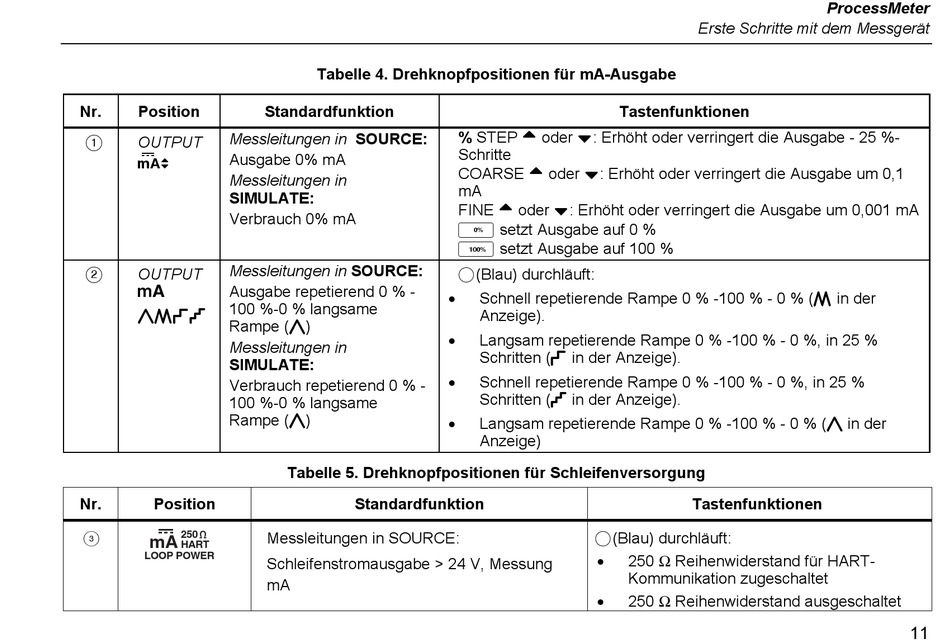

Tabelle 4. Drehknopfpositionen für mA-Ausgabe
Standardfunktion
Tabelle 5. Drehknopfpositionen für Schleifenversorgung
Standardfunktion
Messleitungen in SOURCE:
Schleifenstromausgabe > 24 V, Messung
mA
Tastenfunktionen
% STEP X oder W: Erhöht oder verringert die Ausgabe - 25 %-
Schritte
COARSE X oder W: Erhöht oder verringert die Ausgabe um 0,1
mA
FINE X oder W: Erhöht oder verringert die Ausgabe um 0,001 mA
E setzt Ausgabe auf 0 %
F setzt Ausgabe auf 100 %
J(Blau) durchläuft:
•
Schnell repetierende Rampe 0 % -100 % - 0 % (o in der
Anzeige).
•
Langsam repetierende Rampe 0 % -100 % - 0 %, in 25 %
Schritten (n in der Anzeige).
•
Schnell repetierende Rampe 0 % -100 % - 0 %, in 25 %
Schritten (p in der Anzeige).
•
Langsam repetierende Rampe 0 % -100 % - 0 % (€ in der
Anzeige)
J(Blau) durchläuft:
•
•
Erste Schritte mit dem Messgerät
Tastenfunktionen
250 Ω Reihenwiderstand für HART-
Kommunikation zugeschaltet
250 Ω Reihenwiderstand ausgeschaltet
