Fluke 789 ProcessMeter Produktübersicht Seite 20

789
Produktübersicht
Nr. Element
% (Prozentanzeige)
A
OUTPUT
B
S
C
Y
D
Q
E
F B
q
G
Numerische Anzeige
H
IK lI
D
J
K I
N MAX
L
MINAVG
16

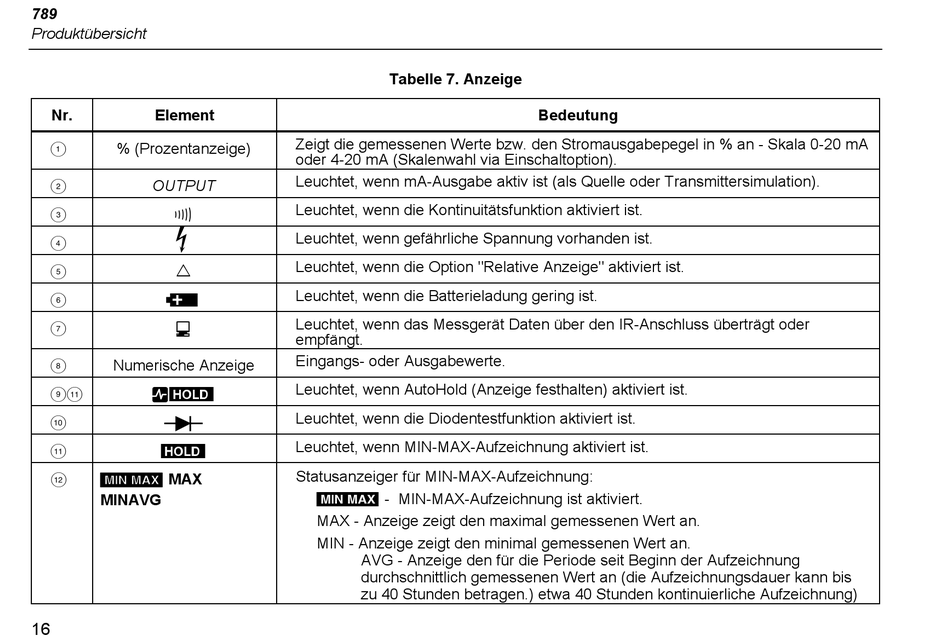

Tabelle 7. Anzeige
Zeigt die gemessenen Werte bzw. den Stromausgabepegel in % an - Skala 0-20 mA
oder 4-20 mA (Skalenwahl via Einschaltoption).
Leuchtet, wenn mA-Ausgabe aktiv ist (als Quelle oder Transmittersimulation).
Leuchtet, wenn die Kontinuitätsfunktion aktiviert ist.
Leuchtet, wenn gefährliche Spannung vorhanden ist.
Leuchtet, wenn die Option "Relative Anzeige" aktiviert ist.
Leuchtet, wenn die Batterieladung gering ist.
Leuchtet, wenn das Messgerät Daten über den IR-Anschluss überträgt oder
empfängt.
Eingangs- oder Ausgabewerte.
Leuchtet, wenn AutoHold (Anzeige festhalten) aktiviert ist.
Leuchtet, wenn die Diodentestfunktion aktiviert ist.
Leuchtet, wenn MIN-MAX-Aufzeichnung aktiviert ist.
Statusanzeiger für MIN-MAX-Aufzeichnung:
N - MIN-MAX-Aufzeichnung ist aktiviert.
MAX - Anzeige zeigt den maximal gemessenen Wert an.
MIN - Anzeige zeigt den minimal gemessenen Wert an.
AVG - Anzeige den für die Periode seit Beginn der Aufzeichnung
durchschnittlich gemessenen Wert an (die Aufzeichnungsdauer kann bis
zu 40 Stunden betragen.) etwa 40 Stunden kontinuierliche Aufzeichnung)
Bedeutung
