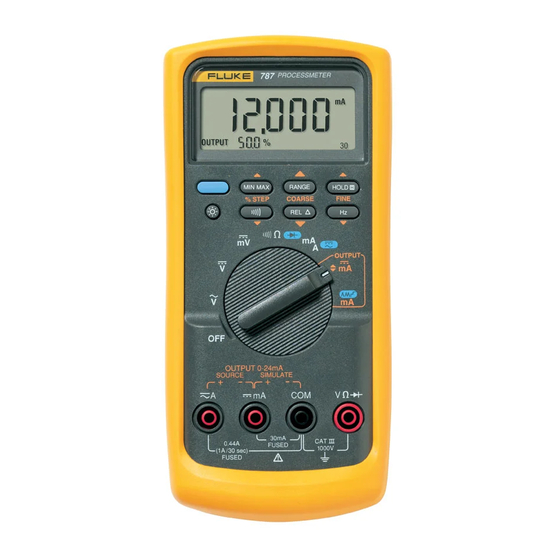

Fluke 787 Produktübersicht

Fluke 787 Produktübersicht

Vorschau ausblenden Andere Handbücher für 787:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
787
ProcessMeter
Produktübersicht
(German)
November 2000 Rev. 1, 12/01
© 2000, 2001 Fluke Corporation. All rights reserved. Printed in U.S.A.
All product names are trademarks of their respective companies.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fluke 787

Inhaltszusammenfassung für Fluke 787

  • Seite 1 ® ProcessMeter Produktübersicht (German) November 2000 Rev. 1, 12/01 © 2000, 2001 Fluke Corporation. All rights reserved. Printed in U.S.A. All product names are trademarks of their respective companies.
  • Seite 3 Ausgabe (Tasten) 787 Quick-Reference-Karte FINE 0,001 mA erhöhen/verringern. Bitte die Sicherheitshinweise im 787 ProcessMeter Bedie- nungshandbuch lesen. COARSE 0,1 mA erhöhen/verrigern. Meßfunktionen (Tasten) % STEP Zur nächsten 25% - Marke nach oben/unten U D, Wechsel- oder Gleichstrom A mA-Ausgabe (Optionen): Startet Aufzeichnung, zeigt MIN-, MAX-und Durchschnittswert.
  • Seite 4 BESCHRÄNKTE GARANTIE & HAFTUNGSBESCHRÄNKUNG Die Garantie für dieses Fluke-Produkt deckt Material- und Ausführungsdefekte für die Dauer eines Jahres vom Kaufdatum ab. Von dieser Garantie nicht abgedeckt sind Sicherungen, nichtaufladbare Batterien und Schäden, die durch äußere Einwirkungen, eigenes Verschulden, Mißbrauch, abnormale Betriebsbedingungen oder nicht-vorschriftsgemäße Bedienung entstanden sind.
  • Seite 5 Handmeßgerät, das elektrische Parameter mißt und Zugriff auf das Bedienungshandbuch konstanten oder rampenförmigen Strom für das Testen Das 787 Bedienungs-Handbuch ist auf der mit dem von Prozeßinstrumenten zur Verfügung stellt. Es besitzt Handinstrument gelieferten 787 CD enthalten. alle Eigenschaften eines digitalen Multimeters (DMM), zuzüglich Stromausgabefunktionen.

  • Seite 6: Sicherheitshinweise

    Funktionen, bei denen der Bediener bestimmten Gefahren Weltweit: +1-425-446-5500 ausgesetzt ist. Der Hinweis Vorsicht beschreibt Außerdem steht Ihnen die Website von Fluke unter Umstände und Funktionen, bei denen das Meßgerät oder www.fluke.com zur Verfügung. zu testende Geräte beschädigt werden können.
  • Seite 7 ProcessMeter Sicherheitshinweise • Vor dem Einschalten prüfen, ob das Vorsicht Batteriefach geschlossen und verriegelt Vermeidung von Schäden am Meßgerät und ist. an zu testenden Geräten: • Die Testleiter vom Meßgerät enfernen, Vor dem Messen von Kontinuität oder bevor das Batteriefach geöffnet wird. Widerstand die Stromversorgung •...
  • Seite 8 Produktubersicht Tabelle 1. Internationale Symbole Symbol Bedeutung Symbol Bedeutung Wechselstrom Erde Gleichstrom Sicherung Wechselstrom oder Gleichstrom Erfüllt die Bedingungen der EU- Richtlinien Im Handbuch nachschlagen Erfüllt die Bedingungen der relevanten kanadischen Standards (Canadian Standards Association) Batterie Doppelte Isolierung Erfüllt die Sicherheitsanforderungen von Überprüft und lizenziert von TÜV Underwriters’...
  • Seite 9 ProcessMeter Überblick • Abbildung 3 und Tabelle 4 beschreiben die Überblick Stromausgabefunktionen der letzten beiden Die folgenden Tabellen und Abbildungen zeigen die Drehknopfpositionen. Funktionen und Eigenschaften des Meßgeräts, mit denen • Abbildung 4 und Tabelle 5 beschreiben die sich der Benutzer als erstes vertraut machen sollte. Funktionen der Tasten.
  • Seite 10 Produktubersicht Tabelle 2. Meßgerätanschlüsse Anschluß Meßfunktionen Stromausgabefunktionen Transmittersimulations- funktionen Eingang für Strom bis 440 mA, Ausgang für Gleichstrom bis kontinuierlich (1A bis max. 30 24 mA. Sekunden). Geschützt mit einer 440 mA-Sicherung. d mA Eingang für Strom bis 30 mA. Gemeinsame Leitung für Ausgang für Transmitter- Geschützt mit einer 440 mA-...
  • Seite 11 ProcessMeter Überblick OUTPUT ee002f.eps Abbildung 2. Drehknopfpositionen für Meßfunktionen...

  • Seite 12: T Für Kontinuität

    Produktubersicht Tabelle 3. Drehknopfpositionen für Meßfunktionen Position Funktion(en) Tastenfunktionen Gerät ausgeschaltet Standard: M Wählt MIN, MAX oder AVG (Durchschnitt) - siehe Seite 18. Wechselspannungsmessung V K Wählt einen festen Bereich (1 Sek. gedrückt halten = autom. Bereich). Frequenzmessung I Schaltet TouchHold (Anzeige festhalten) ein und aus. C Schaltet die Funktion “Relative Anzeige”...
  • Seite 13 ProcessMeter Überblick OUTPUT ee008.eps Abbildung 3. Drehknopfpositionen für mA-Ausgabe...
  • Seite 14 Produktubersicht Tabelle 4. Drehknopfpositionen für mA-Ausgabe Position Standardfunktion Tastenfunktionen % STEP X oder W: Erhöht oder verringert die Ausgabe - 25%-Schritte Testleiter in OUTPUT SOURCE: [ mA COARSE Z oder Y: Erhöht oder verringert die Ausgabe um 0,1 mA Ausgabe 0% mA FINE X oder W: Erhöht oder verringert die Ausgabe um 0,001 mA Testleiter in SIMULATE:...
  • Seite 15 ProcessMeter Überblick MIN MAX RANGE HOLD % STEP COARSE FINE ee003f.eps Abbildung 4. Tasten Tabelle 5. Tasten Taste Funktion(en) Schaltet Hintergrundbeleuchtung ein und aus. Drehknopf auf Position mA A L und Testleiter am Anschluß c A: schaltet zwischen den Funktionen Wechselstrommessung A und Gleichstrommessung A hin und her. (BLAU) Drehknopf auf Position O: Wählt Funktion Diodentest (D).
  • Seite 16 Produktubersicht Tabelle 5. Tasten (Forts.) Taste Funktion(en) Messen: Wählt MIN, MAX oder AVG (Durchschnitt) mA-Ausgabe: Erhöht die mA-Ausgabe - nächster 25%-Schritt. % STEP Messen: Wählt einen festen Bereich (1 Sek. gedrückt halten = automatischer Bereich). mA-Ausgabe: Erhöht Ausgabe um 0,1 mA. COARSE Messen: Schaltet “TouchHold (Anzeige festhalten)”...
  • Seite 17 ProcessMeter Überblick ee004f.eps Abbildung 5. Elemente der Anzeige...
  • Seite 18 Produktubersicht Tabelle 6. Anzeige Element Bedeutung Zeigt die gemessenen Werte bzw. den Stromausgabepegel in % an - Skala 0-20 mA Prozentanzeige oder 4-20 mA (Skalenwahl via Einschaltoption). Leuchtet, wenn mA-Ausgabe aktiv ist (als Quelle oder Transmittersimulation). OUTPUT Leuchtet, wenn die Diodentestfunktion aktiviert ist. Leuchtet, wenn die Kontinuitätsfunktion aktiviert ist.
  • Seite 19 ProcessMeter Überblick Tabelle 6. Anzeige (Forts.) Bedeutung Element Zeigt die zum angezeigten numerischen Wert gehörende Einheit (AC = Alternate Current mA, DC, mV, AC, = Wechselstrom --- DC = Direct Current = Gleichstrom). M oder kΩ, kHz Statusanzeiger Bereich: Auto Auto bedeutet, daß...

  • Seite 20: Ersetzen Der Batterie

    Produktubersicht Ersetzen der Batterie W Warnung Stromschläge vermeiden: Bevor das Batteriefach geöffnet wird, die Testleiter vom Meßgerät entfernen. Vor Inbetriebnahme des Meßgeräts das Batteriefach schließen und die Batteriefachabdeckung verriegeln. Abbildung 6 beachten. Eine 9V-Alkalibatterie vom Typ ANSI/NEDA 1604A oder IEC 6LR61 verwenden und wie folgt vorgehen: Testleiter abnehmen und Drehknopf auf Position OFF drehen.

  • Seite 21: Ersetzen Einer Sicherung

    Die durchgebrannte Sicherung durch eine neue Sicherung des vorgeschriebenen Typs 440 mA Den schwarzen Testleiter am Anschluß COM und den roten Testleiter am Anschluß cA einstecken. 1000V, flinke Sicherung, Fluke-Bestellnummer 943121 ersetzen. Beide Sicherungen sind vom Den Widerstand zwischen den beiden Testleitern mit gleichen Typ.
  • Seite 22 Für Service-Arbeiten am Meßgerät nur die hier vorgeschriebenen Ersatzteile verwenden. Die Ersatzteile und einige Zubehörteile sind in Abbildung 8 dargestellt und in Tabelle 7 aufgelistet. Das Fluke- Zubehörangebot für digitale Multimeter umfaßt zahlreiche andere Produkte; Kataloge sind beim zuständigen Fluke- Fachhändler erhältlich.
  • Seite 23 ProcessMeter Ersatz- und Zubehörteile Tabelle 7. Ersatzteile Ersatz- oder Beschreibung Bestell-/ Modell-Nr. Anzahl Zubehörteil 9V-Batterie, ANSI/NEDA 1604A oder IEC 6LR61 614487 CG81Y Halterung, gelb CG81G W F1, 2 Sicherung, 440 mA, 1000V - flinke Sicherung 943121 MP85 Vorderseitenabdeckung 619962 MP86 Gehäuse 619939 H2, 3, 4...
  • Seite 24 Produktubersicht TL75 MP85 Standard-Testleiter TL20 (Option) Industrie-Testleiter AC70A Krokodilklemmen Halterung CG81Y Produktübersicht MP86 H2, 3, 4 MP89, 90 MP92 CD-ROM H5, 6 (Bedienungs-handbucn) eg015c.eps Abbildung 8. Ersatzteile...

  • Seite 25: Spezifikationen

    ProcessMeter Spezifikationen Das Standard-Spezifikationsintervall beträgt 1 Jahr. Spezifikationen Alle Spezifikationen gelten, wenn nicht anders vermerkt, Hinweis für den Temperaturbereich von +18°C bis +28°C. “Anzahl” gibt an, um wieviel die niederwertigste Ziffer nach oben oder nach unten variieren Alle Spezifikationen setzen eine Aufwärmzeit von 5 kann.

  • Seite 26: Wechselspannungsmessung

    Produktubersicht Gleichspannungsmessung mV Genauigkeit, ±(% Meßwert + Anzahl) Bereich (mV) Auflösung 400,0 0,1 mV 0,1% + 1 Wechselspannungsmessung V Genauigkeit, ±(% Meßwert + Anzahl) Bereich (V) Auflösung 50 Hz bis 60 Hz 45 Hz bis 200 Hz 200 Hz bis 500 Hz 400,0 mV 0,1 mV 0,7% + 4...
  • Seite 27 ProcessMeter Spezifikationen Wechselstrommessung Genauigkeit, ±(% Meßwert + Anzahl) Bereich Auflösung Typische 45 Hz bis 2 kHz Bürdenspannung 1,000A (Hinweis) 0,001A 1% + 2 ~1,5 V/A Hinweis: 440 mA kontinuierlich, 1A maximal 30 Sekunden Spezifikationen gelten für 5-100% des Amplitudenbereichs Wechselstromwandlung: eff. Maximaler Scheitelfaktor: 3 Für nicht-sinusartige Wellenformen: ±...

  • Seite 28: Widerstandsmessung

    Produktubersicht Widerstandsmessung Genauigkeit, ±(% Meßwert + Anzahl) Bereich Auflösung Stromstärke 220 µA 400,0Ω 0, 1Ω 0,2% + 2 59 µA 4,000 kΩ 0,001 kΩ 0,2% + 1 5,9 µA 40,00 kΩ 0,01 kΩ 0,2% + 1 400,0 kΩ 0,1 kΩ 590 nA 0,2% + 1 4,000 MΩ...

  • Seite 29: Frequenzmeßgenauigkeit

    ProcessMeter Spezifikationen Frequenzmeßgenauigkeit Genauigkeit, ±(% Meßwert + Anzahl) Bereich Auflösung 199,99 Hz 0,01 Hz 0,005% + 1 1999,9 Hz 0,1 Hz 0,005% + 1 19,999 kHz 0,001 kHz 0,005% + 1 Anzeige wird bei einer Frequenz >10 Hz 3mal pro Sekunde aktualisiert Frequenzmeßempfindlichkeit Eingangsbereich Minimale Empfindlichkeit (eff.

  • Seite 30: Diodentest Und Kontinuitätstest

    Produktubersicht Schleifenspannung: 24V nominal, 30V maximal, 15V Diodentest und Kontinuitätstest minimal Diodentestanzeiger: Spannungsabfall: 0,2 mA nominal Teststrom bei 0,6V: 2,4V Skalenendwert, Genauigkeit Spannung: 21V für 24V-Versorgung ±(2% + 1) Bürdenspannung: <3V Kontinuitätstestanzeiger: hörbarer Dauerton bei Allgemeine Spezifikationen Testwiderstand <100Ω Maximalspannung zwischen Anschluß und Erde: Leerlaufspannung: <3,9V 1000V Kurzschlußstrom: 1,2 mA typisch...
  • Seite 31 ProcessMeter Spezifikationen Für Gleichstromausgabe 0,02% der Spanne Sicherheit: Übereinstimmung mit Bestimmungen hinzufügen IEC1010-1, ANSI/ISA S82.01-1994 und CAN/CSA C22.2 No. 1010.1-92 Overvoltage Category III. Die Genauigkeit in RF-Feldern > 3 V/m wird für keine der Meßfunktionen spezifiziert. Anforderungen an Stromversorgung: Eine 9V-Batterie (ANSI/NEDA 1604A oder IEC 6LR61) Relative Luftfeuchtigkeit: 5% bis 30°C, 75% bis 40°C, Abmessungen: 32 x 87 x 187 mm...
  • Seite 32 Produktubersicht...
