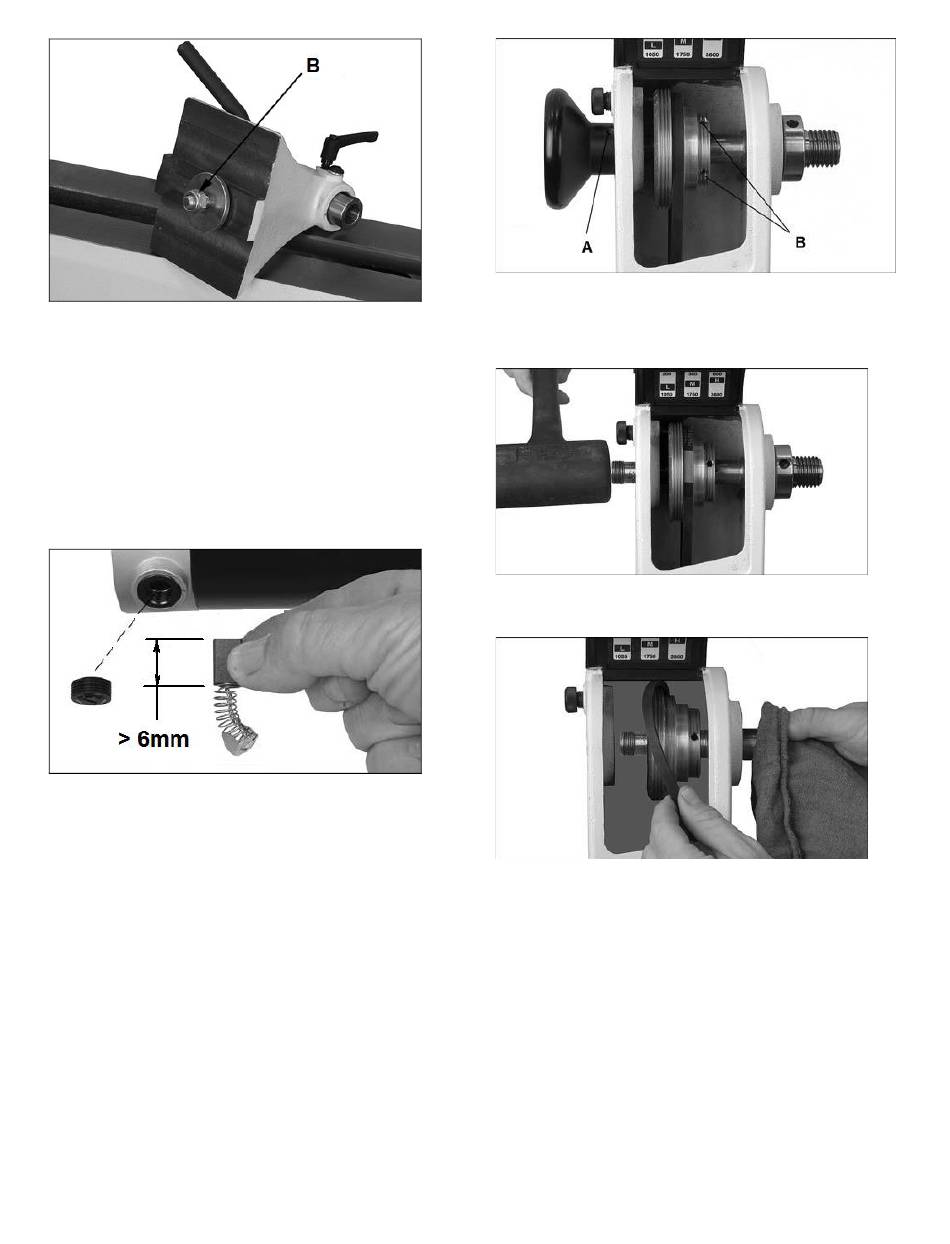

8.2 Prü fung der Motorbü rsten (nur JWL-1015VS)
Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
Eine stark verschlissene oder beschädigte Bürste kann zu
Motorschaden führen.
Prüfen Sie regelmäß ig den Zustand der Bürsten, welche sich
zu beiden Seiten des Motors befinden.
Schrauben sie die Abdeckkappe weg und ziehen sie die
Bürste heraus.
Tauschen sie die beiden Bürsten, falls Länge unter 6mm
beträgt oder falls beschädigt.
(Artikel Nr.: JWL1015VS-MCB.....Bürste mit Abdeckkappe,
2 Stück erforderlich)
Montieren Sie die Bürsten und Abdeckkappen.
8.3 Riemenwechsel
Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
Riemenabdeckungen öffnen, den Poly-V-Riemen von der
Motorriemenscheibe abnehmen.
Das Handrad nach dem Lösen der 2 Gewindestifte (A, Fig 30)
entfernen.
Achtung: Linksgewinde, drehen sie im Uhrzeigersinn.
Lösen sie die zwei Gewindestifte (B) der Riemenscheibe.
All manuals and user guides at all-guides.com
Fig 28
Fig 29
Mit Hilfe eines Gummihammers die Spindel Richtung
Reitstock hämmern. (Es kann auch ein Stück Hartholz oder
Messingstück als Triebling verwendet werden).
Nur so weit bis Riemen entfernt werden kann.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Hinweis:
Um Ü berlastung der Lager zu vermeiden, das Handrad nicht
zu stark festziehen.
Das Handrad am Lager anstellen, danach wieder etwas
zurückdrehen und mit den Gewindestiften fixieren.
Fig 30
Fig 31
Fig 32
